- RS品番:
- 223-6127
- メーカー型番:
- MAX22203EVKIT#
- メーカー/ブランド名:
- Maxim Integrated
- RS品番:
- 223-6127
- メーカー型番:
- MAX22203EVKIT#
- メーカー/ブランド名:
- Maxim Integrated
その他
詳細情報

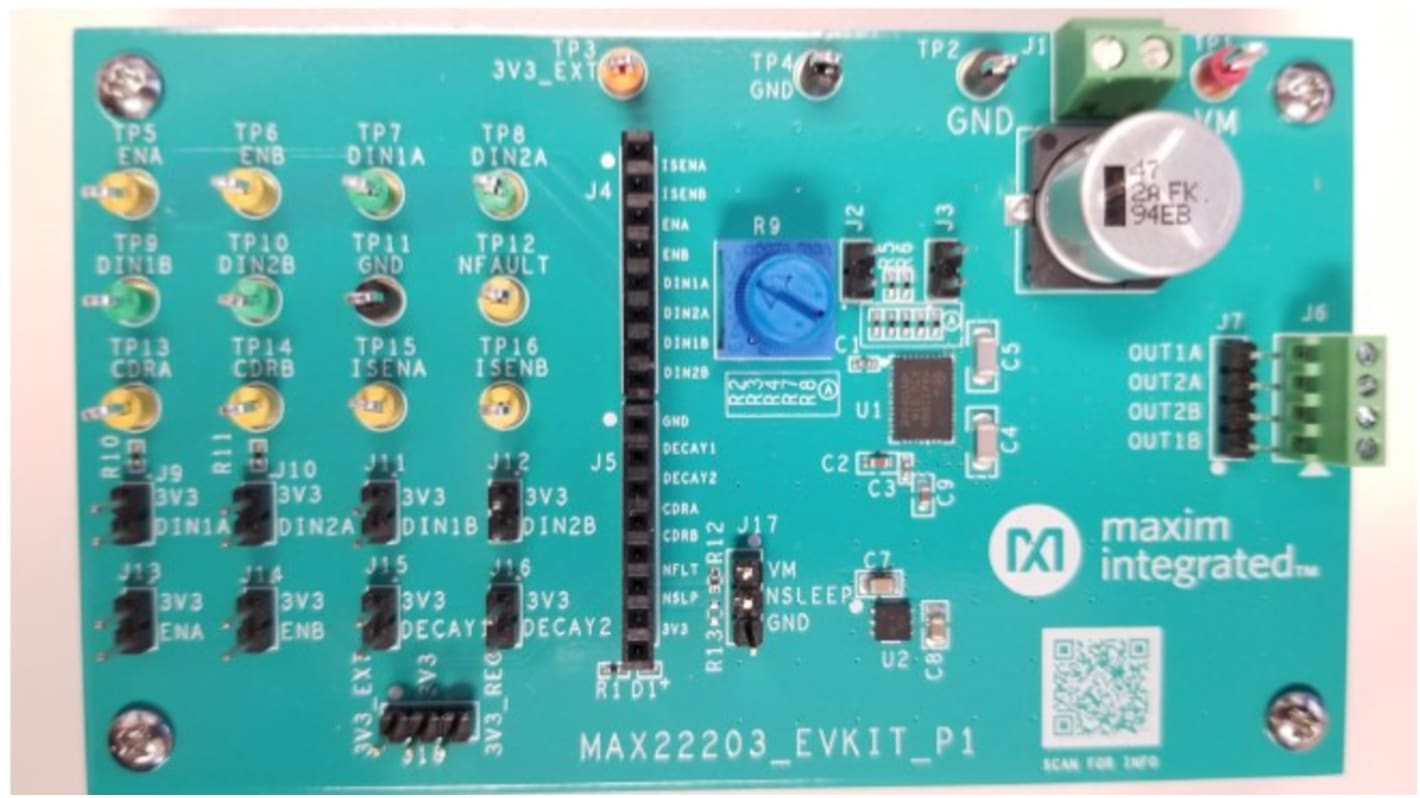

Maxim Integrated e MAX22203評価キット(EVキット)は、65V、3.8AデュアルHブリッジMAX22203モータドライバを評価します。MAX22203は、ブラシ付きDCモータ2個又はステッピングモータ1個を駆動できます。MAX22203 ICは、デュアルHブリッジ構成で超低インピーダンスFETを統合しており、標準RON(ハイサイド+ローサイド)は0.3ΩですこのEVキットはヘッダ、テストポイント、端子台を含み、MAX22203モータドライバへのインターフェイスを提供します。MAX22203は電流検出出力ISENAとISENBを統合し、テストポイントを使用して監視するか、J4ヘッダを使用して外部ADCに接続することができます。
MAX22203の簡単評価
オンボードポテンショメータを使用して調整可能なtOFF時間
設定可能な電流駆動レギュレーション(CDR)
MAX22203ロジック入力を駆動するオンボード3.3 Vレギュレータ
MAX22203とインターフェイスするテストポイント及びヘッダ
ロジック入力及び電流検出出力
組立・テスト済み
実績のある基板レイアウト
オンボードポテンショメータを使用して調整可能なtOFF時間
設定可能な電流駆動レギュレーション(CDR)
MAX22203ロジック入力を駆動するオンボード3.3 Vレギュレータ
MAX22203とインターフェイスするテストポイント及びヘッダ
ロジック入力及び電流検出出力
組立・テスト済み
実績のある基板レイアウト
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
電源管理機能 | ハーフブリッジドライバ |
併用可能製品 | DCモータ又はテッピングモータ 1個 |
キットの分類 | 評価キット |
対象機器 | MAX22203 Motor Driver |
キット名 | MAX22203 Evaluation Kit |
