Infineon リファレンスボード ゲートドライバモジュール, リフアレンスデザイン, MOSFET IPN60R1K0PFD7S, モータ 用, REFFRIDGED111TMOSTOBO1
- RS Stock No.:
- 225-1580
- Mfr. Part No.:
- REFFRIDGED111TMOSTOBO1
- Brand:
- インフィニオン
Subtotal (1 unit)*
¥29,234.00
(exc. VAT)
¥32,157.40
(inc. VAT)
¥3,000円を超える注文については、送料無料
在庫限り
- 4 は 2025年12月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
Units | Per unit |
|---|---|
| 1 + | ¥29,234 |
*price indicative
- RS Stock No.:
- 225-1580
- Mfr. Part No.:
- REFFRIDGED111TMOSTOBO1
- Brand:
- インフィニオン
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | ゲートドライバモジュール | |
| 電源管理機能 | MOSFET | |
| 併用可能製品 | モータ | |
| キットの分類 | リフアレンスデザイン | |
| 搭載機器 | IPN60R1K0PFD7S | |
| キット名 | リファレンスボード | |
| 規格 / 承認 | RoHS | |
| Select all | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ ゲートドライバモジュール | ||
電源管理機能 MOSFET | ||
併用可能製品 モータ | ||
キットの分類 リフアレンスデザイン | ||
搭載機器 IPN60R1K0PFD7S | ||
キット名 リファレンスボード | ||
規格 / 承認 RoHS | ||

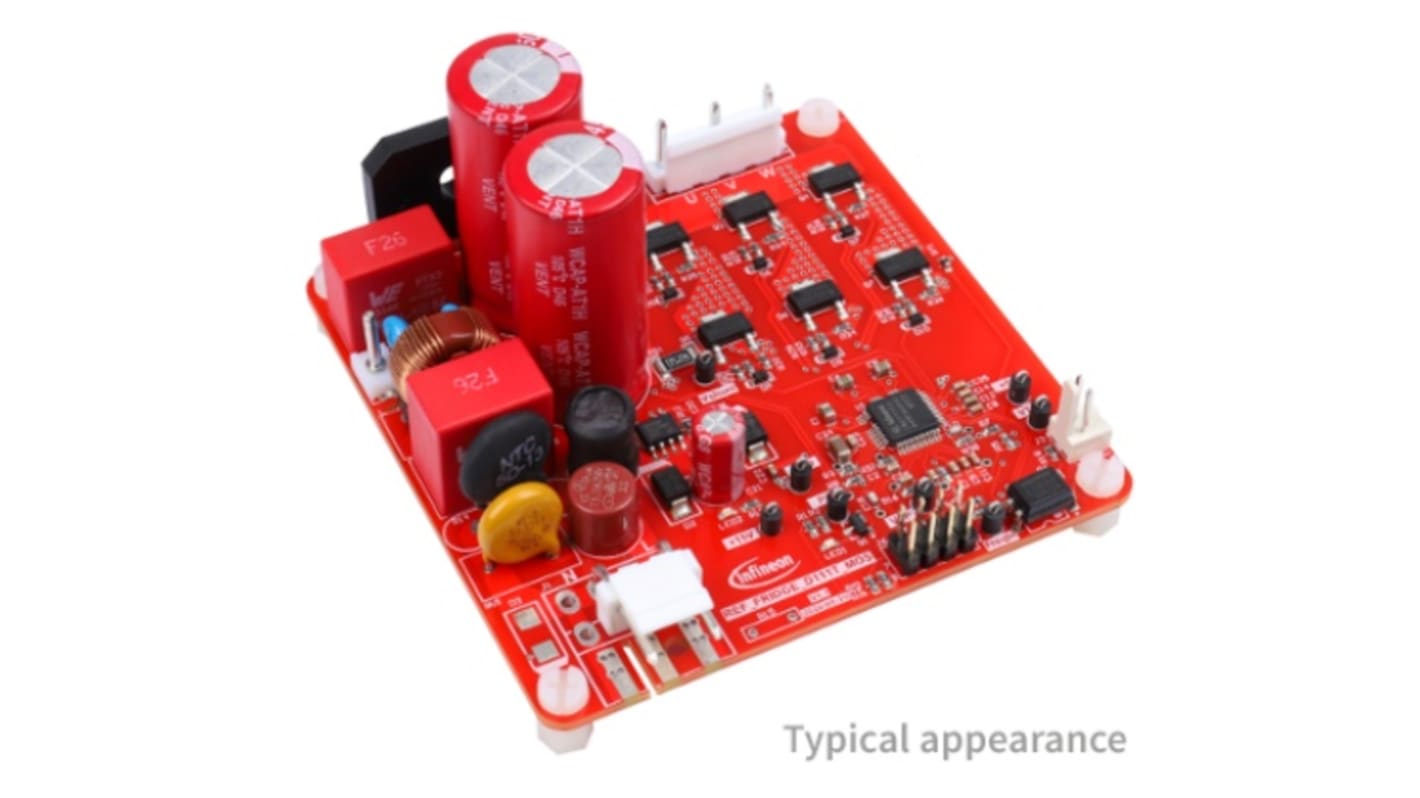

Infineon REF_Fridge_D111T_MOSボードは、冷蔵庫コンプレッサ用に設計された、使いやすい3相インバータです。iMOTION Smart Driver IMD111T-6F040や600VのCoolMOS PFD7 super junction MOSFET IPN60R1K0PFD7Sを含むInfineonソリューション全体をデモンストレーションします。このリファレンスボードは、InfineonのディスクリートCoolMOS™ Superjunction MOSFETを使用して、使いやすいパワーステージを提供するよう設計されています。センサレスフィールド指向制御(FOC)用の周辺部品を全て備えています。単相ACコネクタ、整流器、モータ接続用の三相出力を備えています。パワーステージには、電流検出用のエミッタシャントと、DCリンク電圧測定用の分圧器も搭載されています。
Infineon REF_Fridge_D111T_MOSボードは、冷蔵庫コンプレッサ用に設計された、使いやすい3相インバータです。iMOTION Smart Driver IMD111T-6F040や600VのCoolMOS PFD7 super junction MOSFET IPN60R1K0PFD7Sを含むInfineonソリューション全体をデモンストレーションします。このリファレンスボードは、InfineonのディスクリートCoolMOS™ Superjunction MOSFETを使用して、使いやすいパワーステージを提供するよう設計されています。センサレスフィールド指向制御(FOC)用の周辺部品を全て備えています。単相ACコネクタ、整流器、モータ接続用の三相出力を備えています。パワーステージには、電流検出用のエミッタシャントと、DCリンク電圧測定用の分圧器も搭載されています。
システムソリューションにより、最高の軽負荷効率とコンパクトな設計を実現
現場で実証済みのターンキーiMOTION™センサーレスFOCソリューション、およびオプションのPFC制御
SOT-223を使用した高い費用対効果SMT設計
グラフィカルユーザーインターフェース (GUI) による使いやすさ
システムソリューションにより、最高の軽負荷効率とコンパクトな設計を実現
現場で実証済みのターンキーiMOTION™センサーレスFOCソリューション、およびオプションのPFC制御
SOT-223を使用した高い費用対効果SMT設計
グラフィカルユーザーインターフェース (GUI) による使いやすさ
950mW
950mW
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
