インフィニオン 開発ボード, 評価ボード, フライバックコンバータ, LED 照明の用途 用, REFICL8820LED43WJTTOBO1

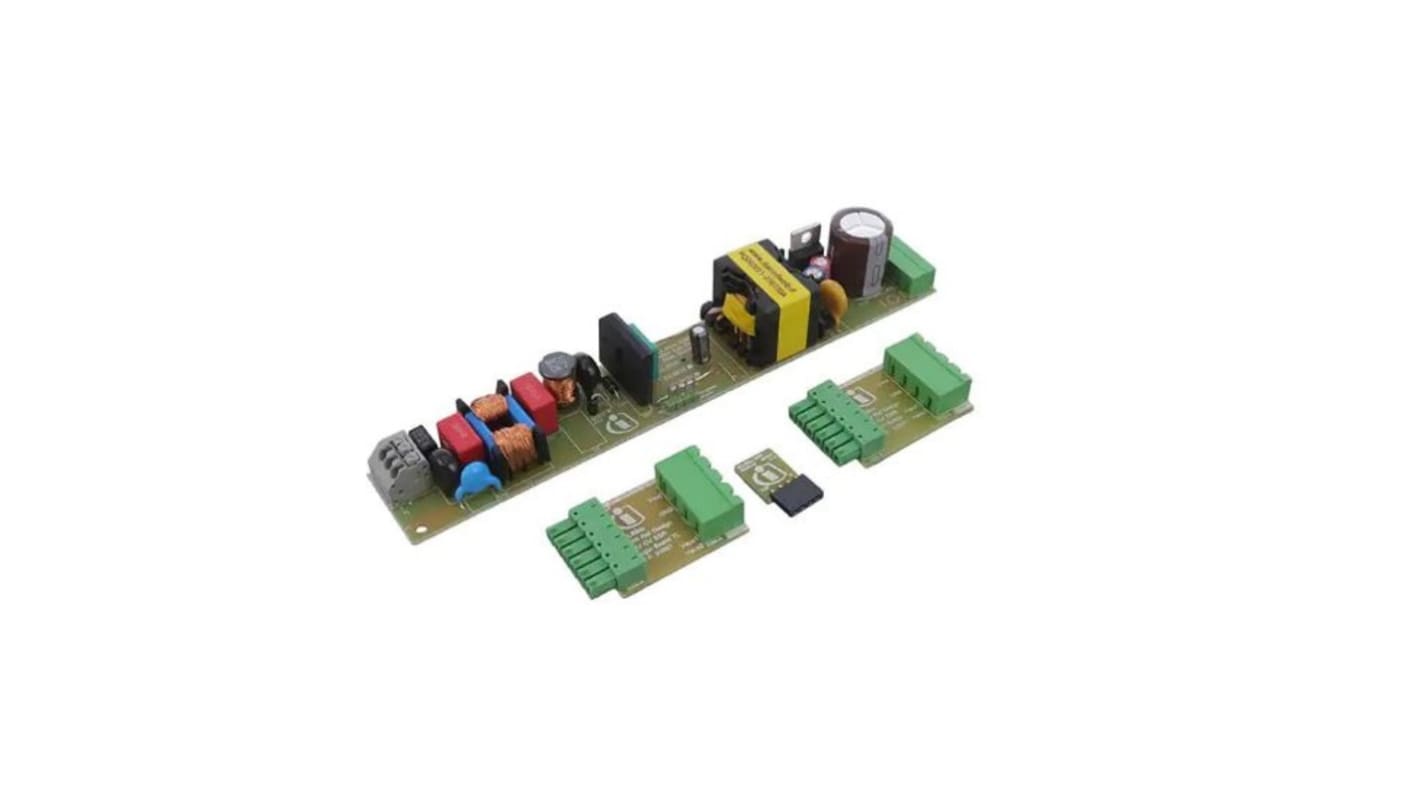

REF_ICL8820_LED_43W_JTは、InfineonのフライバックコントローラICL8820を搭載した43 Wリファレンス設計です。このボードは、定電圧(CV)二次側調整(SSR)システムで、LED照明用途向けの定電流(CC)コンバータと併用することを目的としています。
2段階のトポロジーは、プライマリ側におけるパワーの便利なスケーラビリティと、セカンダリ側における機能の両方から成長しています。REF_ICL8820_LED_43W_JTは、プラグアンドプレイソリューションとして設計されています。
デフォルトのセットアップとして、このリファレンス設計ボードは、非常に小さいアダプタボードの消費モードMOSFET BSS126Iベースのスタートアップ回路で組み立てられています。このセットアップにより、スタンバイ損失が最小限に抑えられます。オプションとして低スタンバイ消費量が不要な場合は、スタートアップサークットを抵抗スタートアップに変更できます。
このリファレンス設計には、2つのレギュレーション回路が付属しています。どちらの回路もプラグアンドプレイソリューションとして設計されていますが、少なくとも1つはメインボードに接続する必要があります。
2つのボードには、コスト間のトレードオフが示されます。

ICL8820は、全負荷時及び低負荷時のパワーファクタと全高調波歪みのベンチマーキングパフォーマンスにより、ウィンドウドライバとプラットフォーム設計を実現します。 さらに、このICは光の品質を損なうことなく、最適な効率と低EMIを組み合わせています。
ICL88xxファミリのフル機能タイプであるICL8820は、オン / オフLEDドライバに最適で、減光 / オフを含む0.1 %までの低減光を実現します。このコントローラは、バーストモードとジッター機能を内蔵し、非常に低いスタンバイ電力を実現 < 100 mW 内蔵のジッター機能により、追加回路なしでEMI認証が容易になります。したがって、ICL8820はスマート照明に最適であり、さらに低コストと労力で緊急照明LEDドライバーの設計を容易にします。
用途やニーズに応じて機能を拡張するには、ICL8800、ICL8810及びそれぞれのボードを確認してください。
• REF_ICL8800_LED_43W
• REF_ICL8810_LED_43W_BM
単段フライバックLEDコントローラICL88xxファミリのプライマリサイドレギュレーションについては、REF_ICL8810_LED_42W_PSRを選択してください。

• LED照明用途向けの定電圧(CV)二次側調整(SSR)リファレンス設計
• ICL8820は、非常に低いスタンバイ電力を実現するバーストモードを内蔵 < 100 mW及び内蔵ジッター機能により、追加回路なしで簡単にEMI認定
• パワーファクタ(PF) > 0.9及びTHD < 幅広い負荷範囲で10 %(最大277 VrmsのAC入力)
• 最大AC入力電圧: 90 → 305 Vrms
• スマートバレーホッピングによるクリティカルコンディションモードと準共鳴モード

• 最小調光レベル0.1 %までのスマートLEDドライバに最適なトポロジ
• スマート照明と緊急照明を有効にします。
• 2段階のトポロジーは、スケーラビリティと多くの機能を組み合わせます。
• 高光質
• コスト効果の高い、ボトムアップ設計
• 多くのアプリケーションに対する柔軟性と低BOM

• 定電圧出力用の単段フライバックLEDコントローラ(ICL8820)
• 800 V CoolMOSTM P7スーパージャンクションMOSFET (IPD80R900P7)
• 600 V Nチャンネル小信号減衰モードMOSFET (BSS126I)
