インフィニオン 評価ボード, 評価ボード, IGBTゲートドライバ, モータ制御 / 駆動、電源 用, EVAL1ED020I12B2TOBO1

電源管理開発キット の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
234-2070
メーカー型番:
EVAL1ED020I12B2TOBO1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

電源管理機能

IGBTゲートドライバ

併用可能製品

モータ制御 / 駆動、電源

キットの分類

評価ボード

対象機器

1ED020I12-B2, 1ED020I12-F2

キット名

EVAL-1ED020I12-B2

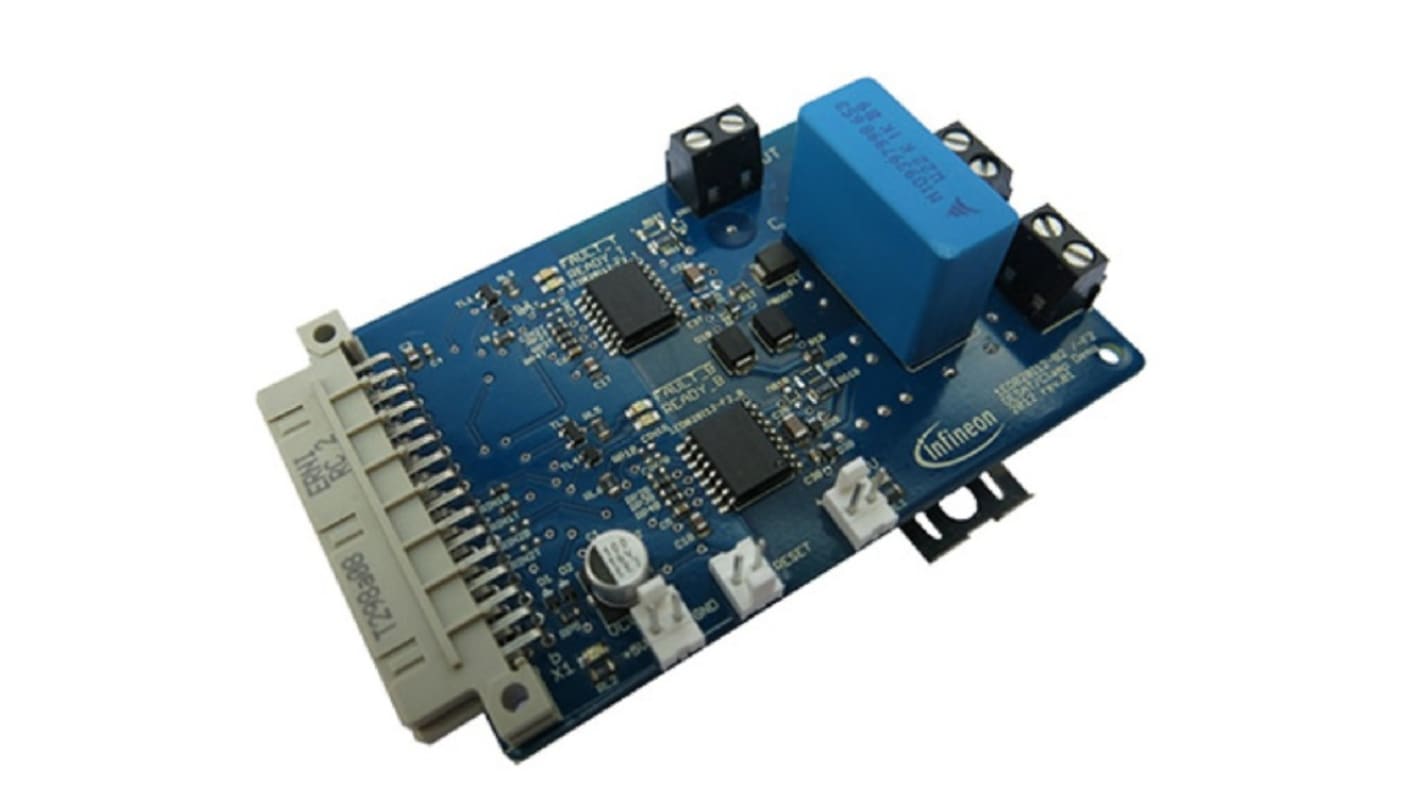

インフィニオン評価ボード、IGBTゲートドライバ、モータ制御およびドライブ/電源用 - EVAL1ED020I12B2TOBO1


この評価ボードは、モーター制御および電源アプリケーション用に設計されたインフィニオンIGBTゲート・ドライバ1ED020I12-B2の機能および主要機能を紹介します。その堅牢な構造は、様々な電源管理環境において汎用性を提供し、オートメーションや電気分野のユーザーに適しています。

特徴と利点


• ガルバニック絶縁により操作の安全性が向上
• 短絡保護機能によりデバイスの損傷を防止
• アクティブ・ミラークランプで不要なゲートターンオンを回避
• 低電圧ロックアウトにより、低電圧条件下での安全な動作を保証
• ステータスLEDにより、運転中のリアルタイム監視が可能
• ブートストラップ機能によりハイサイドIGBTの駆動が容易

用途


• IGBTベースのモーター制御システムに活用
• 電源に適している 多様な回路で
• IGBTドライバ・コンフィギュレーションの開発とテストに有効
• 電源管理ソリューションの性能評価に有用
• カスタマイズされたIGBT制御システムの設計に採用

このボードと互換性のある電源の種類を教えてください。


このボードは、+5Vデジタル電源と+15Vドライバー出力を備えており、さまざまな電源構成との互換性を確保している。

低電圧ロックアウト機能はどのように実装されていますか？


この回路は+15V電源を監視し、電圧が13V以下になるとドライバー出力を停止させ、安全な機能を確保する。

サポートされる最大出力電流は？


出力電流は25Aに制限されており、性能を維持しながらほとんどのモーター制御アプリケーションに適している。

特定の用途のためにゲート抵抗を変更できますか？


はい、ゲート抵抗は、異なるIGBTモジュールに対して所望のスイッチング特性を達成し、性能を最適化するために調整することができます。

ボードにはどのような安全対策が組み込まれているのか？


短絡保護や低電圧ロックアウトなどの安全機能が、動作中の基板や接続部品を保護します。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
