Infineon EVAL_600W_12V_LLC_C7 評価ボード, 評価ボード, DC-DCコンバータ ICE2HS01G, BSC010N04LS, 2EDL05N06PF, ICE2QR2280Z, 2EDN7524F,
- RS品番:
- 234-2084
- メーカー型番:
- EVAL600W12VLLCC7TOBO1
- メーカー/ブランド名:
- インフィニオン
1個小計:*
¥104,398
(税抜)
¥114,838
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 1 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ¥104,398 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 234-2084
- メーカー型番:
- EVAL600W12VLLCC7TOBO1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | 評価ボード | |
| 電源管理機能 | DC-DCコンバータ | |
| 併用可能製品 | 電源 | |
| キットの分類 | 評価ボード | |
| 搭載機器 | ICE2HS01G, BSC010N04LS, 2EDL05N06PF, ICE2QR2280Z, 2EDN7524F, XMC4200, IPP60R180C7 | |
| キット名 | EVAL_600W_12V_LLC_C7 | |
| 規格 / 承認 | RoHS | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ 評価ボード | ||
電源管理機能 DC-DCコンバータ | ||
併用可能製品 電源 | ||
キットの分類 評価ボード | ||
搭載機器 ICE2HS01G, BSC010N04LS, 2EDL05N06PF, ICE2QR2280Z, 2EDN7524F, XMC4200, IPP60R180C7 | ||
キット名 EVAL_600W_12V_LLC_C7 | ||
規格 / 承認 RoHS | ||
EVAL_600W_12V_LLC_C7 オンラインショップ スマホ・Android・iOs&PC&タブレット&ipadで通販申し込み

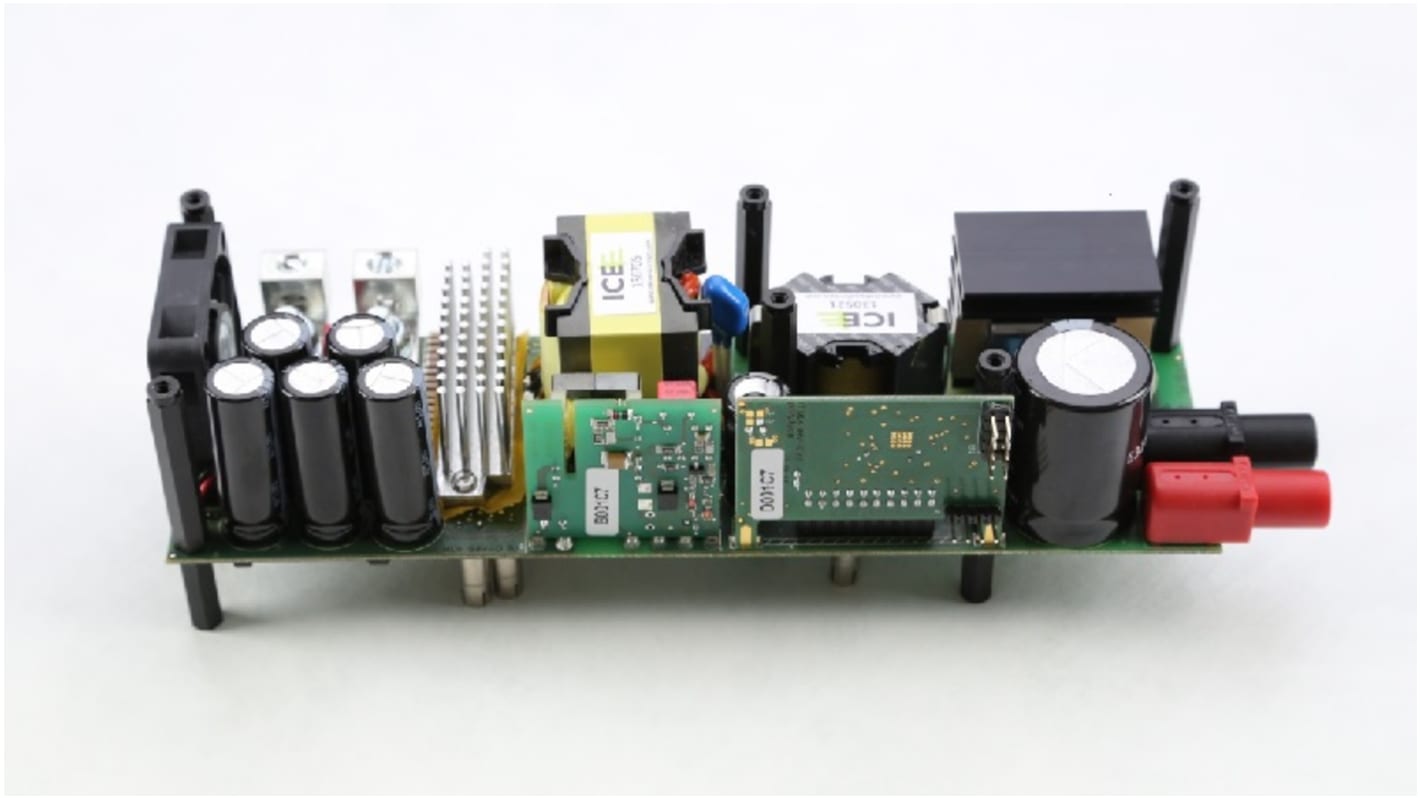

600 WハーフブリッジLLC評価ボード、アナログバージョンとデジタルバージョンの600 V CoolMOSTM C7 SJ MOSFET付き
この評価ボードは、サーバーSMPSのハーフブリッジLLCステージを80以上のチタン標準効率要件を満たすように設計する方法を示します。この目的には、次の技術が使用されています。 プライマリサイドの600 V CoolMOSTM C7 SJ MOSFET (IPP60R180C7)及び同期整流二次段階のSuperSO8 (BSC010N04LS)のOptiMOSTM 40 V低電圧パワーMOSFET、QR CoolSETTM (ICE2QR2280Z)、EiceDRIVERTM 2EDLハイローサイドドライバ(2EDL05N06PF)、EiceDRIVERTM 2EDN低サイドゲートドライバ(2EDN7524F)、及びアナログ又はXMCTMマイクロコントローラ(XMC4200)用のLLCコントローラ(ICE2HS01G)と組み合わせてデジタル
出力電圧: 12 V
出力電流: 50 A
最大効率 @ 負荷50 % > 97.4 %
負荷10 %での効率 > 95 %
パラメータ EVAL_600W_12V_LLC_C7
用途 サーバー、PC電源
ボードタイプ 評価ボード
寸法 220 x 75 x 60 mm
周波数 最小 最大 132 kHz 155 kHz
入力タイプ DC
インターフェイス x
取り付け SMD、THD
出力電流 最小 最大 0 A 50 A
出力電圧 最小 最大 12 V 11.8 V 12.2 V
ポート 最小 最大 0 W 600 W
製品説明 600 W DCDC / LLCステージ、400 V / 12 V dc、ピーク効率97.8 %
資格 産業用
サブアプリケーション サーバー、PC電源
供給電圧 最小 最大 350 V 410 V
ターゲットアプリケーション 電源
トポロジー ハーフブリッジ、LLC
