評価ボード 三相モータドライブ

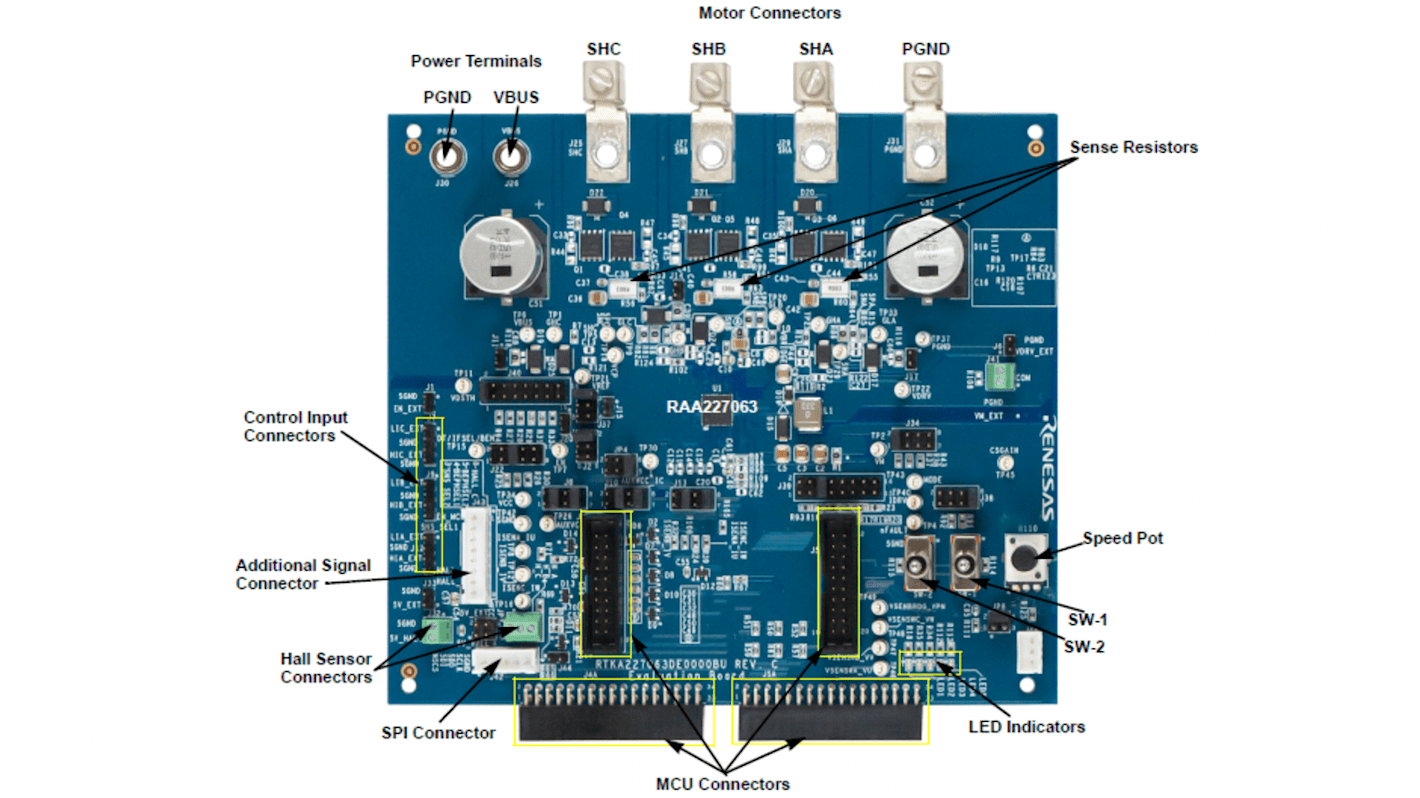

ルネサス評価ボード(EVB)は、ルネサスの3相ブラシレスDC（BLDC）モータ用途向けの4.5V～60VスマートゲートドライバIC、RAA227063をテストするために使用します。これはモータードライブ用のMCUと連動するインバーターボードです。ICのすべての異なる設計構成をテストできます。適切なファームウェア（FW）とDCモーターがあれば、MCUボードと一緒に動作することができ、モータードライブのテストやデモンストレーションに加えて、MCU/FWやモーターなしでICの機能をテストすることもできます。

RAA227063をシリアルペリフェラルインターフェイス(SPI)又はHWインターフェイス、その他の設計構成に設定
MCUまたは外部信号発生器からPWM信号を駆動する入力ゲート
ICレジスタをプログラミングするための標準SPI通信
MCUに電源を供給（デフォルト3.3V、1.2V～5Vの範囲で設定可能）
センサーレスモータ、ホールセンサー付きモータに対応
6つのMOSFETでブリッジを構成し、3相モーター駆動を実現
MCUコネクタは、RL78、RX13T、RX23T、RA2E1、RA6T1などのルネサスMCUカードに対応
