Infineon 評価ボード フライバックコントローラ
RS品番:
262-5889
メーカー型番:
REFICC80QSG84W1BPATOBO1
メーカー/ブランド名:
Infineon
電源管理開発キット の一覧へ
5 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥13,840.00
(税抜)
¥15,224.00
(税込)
個
単価
1 +
¥13,840.00
RS品番:
262-5889
メーカー型番:
REFICC80QSG84W1BPATOBO1
メーカー/ブランド名:
Infineon
データシート
その他
詳細情報
仕様
Datasheet - REFICC80QSG84W1BPATOBO1
RoHSステータス: 適合

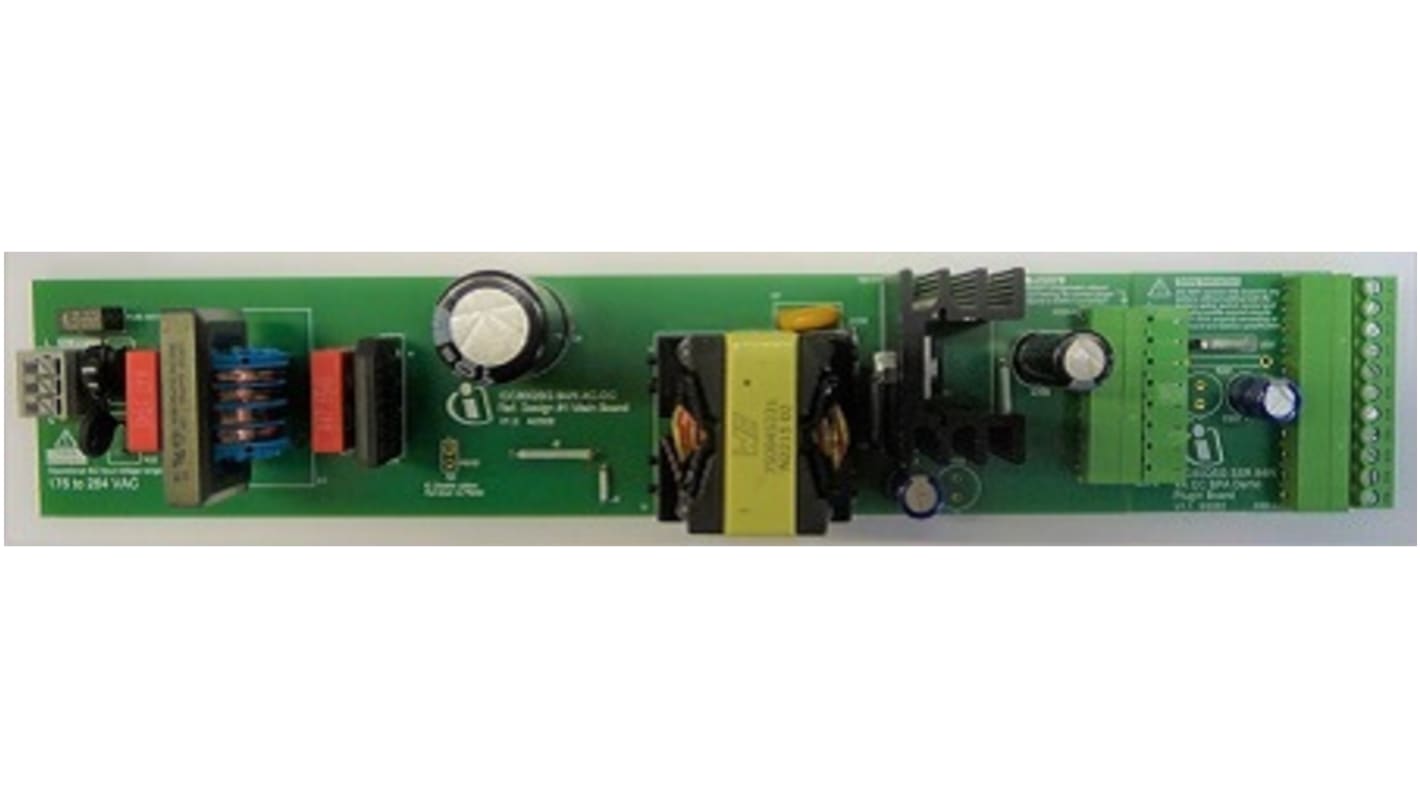

バッテリ充電器用の84 W AC-DCリファレンス設計
REF_ICC80QSG_84W1_BPAは、フライバックベースのリファレンス設計で、65 Wから >100 W、12 V / 18 Vリチウムイオンバッテリパック向けです。ほぼ共振フライバックコントローラICC80QSG及び小型フットプリント及び波はんだ付け可能SOT-223パッケージの有名な700 V CoolMOSTM P7テクノロジーをベースにしています。コントローラバーストモードにより、低スタンバイを実現 <200 mW このリファレンスボードには、バッテリスイッチとMCUの供給用のセカンダリサイド補助電源が含まれています。測定効率: >230 V acの入力電圧で90パーセントで、家庭用電化製品用充電器のBOMコスト比に対して優れた性能を発揮します。
機能の概要
セカンダリサイド調整(SSR)定電流(CC)出力
近似共振(QR)モードで高効率、低EMI、谷間n (QRMn)でスイッチング
効率 > 90 % @ 230 V ac入力及び全負荷状態
バーストモードでのゲートドライバ電圧の削減による低スタンバイ電力
スタンバイ電源 <200 mW、230 V ac入力時、無負荷状態
ブラウンイン及びブラウンアウトのヒステリシスを設定可能
出力電力に基づくアダプタブルブラウンアウトレベルトリガにより、主なコンポーネントを過熱や飽和から保護
内部過熱保護(OTP)、出力過電圧保護(OVP)、VCC OVP、MOSFET過電流保護(OCP)、ブラウンイン及びブラウンアウト保護、入力OVP及びオープンループ保護
給付金
84 WスケーラブルAC-DCステージ設計: 65 → 130 W
低BOMで最適な効率と低EMI
多くのバッテリ駆動用途向けの簡単、安全、堅牢なAC-DCソリューション
想定される用途:
最大130 Wのバッテリ充電
電動工具
電動自転車
PC
TV
オーディオアンプの用途: 最大130 W
コンポーネントリスト
ICC80QSG
IPN70R450P7S (700 V CoolMOSTM P7)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
電源管理機能
フライバックコントローラ
併用可能製品
700 V CoolMOS P7、半共振フライバックコントローラ ICC80QSG
キットの分類
評価ボード
対象機器
REF_ICC80QSG_84W1_BPA
キット名
REF_ICC80QSG_84W1_BPA
