Intersil 評価ボード PWMコントローラ
- RS品番:
- 793-1853
- メーカー型番:
- ISL8105AEVAL1Z
- メーカー/ブランド名:
- Intersil
在庫切れ
単価: 購入単位は 個
¥23,072.00
(税抜)
¥25,379.20
(税込)
個 | 単価 |
---|---|
1 + | ¥23,072.00 |
- RS品番:
- 793-1853
- メーカー型番:
- ISL8105AEVAL1Z
- メーカー/ブランド名:
- Intersil
データシート
その他
詳細情報

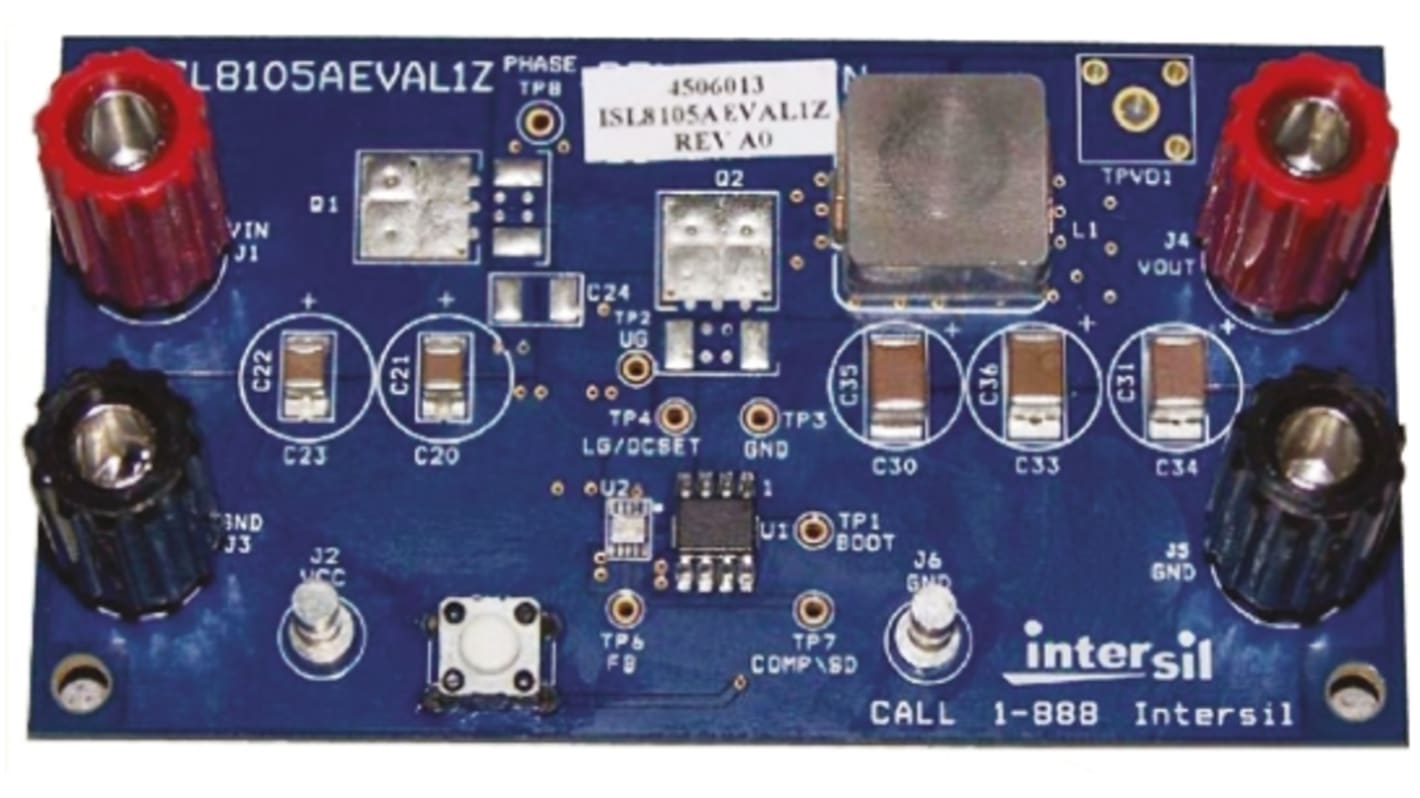

評価ボード、ISL8105A 5 V/12 V同期式バックコンバータPWMコントローラ用、MOSFETゲートドライバ付き
ISL8105AEVAL1Z評価ボードは、DC/DC用途においてMOSFETゲートドライバを内蔵したISL8105A +5 V又は+12 Vの単相同期バックコンバータPWMコントローラの動作を想定して設計されています。 この評価ボードは、1.8 Vの出力電圧及び15 Aの最大負荷向けに構成されています。
+5 V又は+12 Vのバイアス供給電圧で動作
入力電圧範囲: 1.0 V → 12 V
出力電圧範囲: 0.6 V → VIN
内部基準電圧: 0.6 V
商用温度範囲における許容差: ±1 %
VBIAS (+5 V → +12 V)で動作するMOSFETゲートドライバを内蔵
ブートストラップハイサイドゲートドライバ、ブートダイオード内蔵
NチャンネルMOSFETを駆動
シンプルな電圧モードPWM制御
従来のデュアルエッジ変調
高速トランジェント応答
高帯域幅エラーアンプ
0 % → 100 %フルデューティサイクル
固定動作周波数: 600 kHz、ISL8105Aに対応
固定内部ソフトスタート、プリバイアス負荷機能
無損失、プログラム可能な過電流保護
底面MOSFETのrDS(ON)を使用
COMP/ENピンを使用した機能のイネーブル / ディスエーブル
出力電流ソーシング及びシンキング電流
入力電圧範囲: 1.0 V → 12 V
出力電圧範囲: 0.6 V → VIN
内部基準電圧: 0.6 V
商用温度範囲における許容差: ±1 %
VBIAS (+5 V → +12 V)で動作するMOSFETゲートドライバを内蔵
ブートストラップハイサイドゲートドライバ、ブートダイオード内蔵
NチャンネルMOSFETを駆動
シンプルな電圧モードPWM制御
従来のデュアルエッジ変調
高速トランジェント応答
高帯域幅エラーアンプ
0 % → 100 %フルデューティサイクル
固定動作周波数: 600 kHz、ISL8105Aに対応
固定内部ソフトスタート、プリバイアス負荷機能
無損失、プログラム可能な過電流保護
底面MOSFETのrDS(ON)を使用
COMP/ENピンを使用した機能のイネーブル / ディスエーブル
出力電流ソーシング及びシンキング電流
スイッチング電圧レギュレータ、Intersil
仕様
特性 | |
---|---|
電源管理機能 | PWMコントローラ |
キットの分類 | 評価ボード |
対象機器 | ISL8105A |
