RS品番:
798-9578
メーカー型番:
DM330021-2
メーカー/ブランド名:
Microchip
電源管理開発キット の一覧へ
4 海外在庫あり - 通常4営業日でお届け
Add to Basket
箱
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は1箱(1個入り)
¥53,290.00
(税抜)
¥58,619.00
(税込)
箱
購入単位毎合計
1 +
¥53,290.00
RS品番:
798-9578
メーカー型番:
DM330021-2
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
dsPICDEM MCLV-2 Development Board user guide
DM330021-2 - UserGuide
RoHSステータス: 適合
COO(原産国):
CN

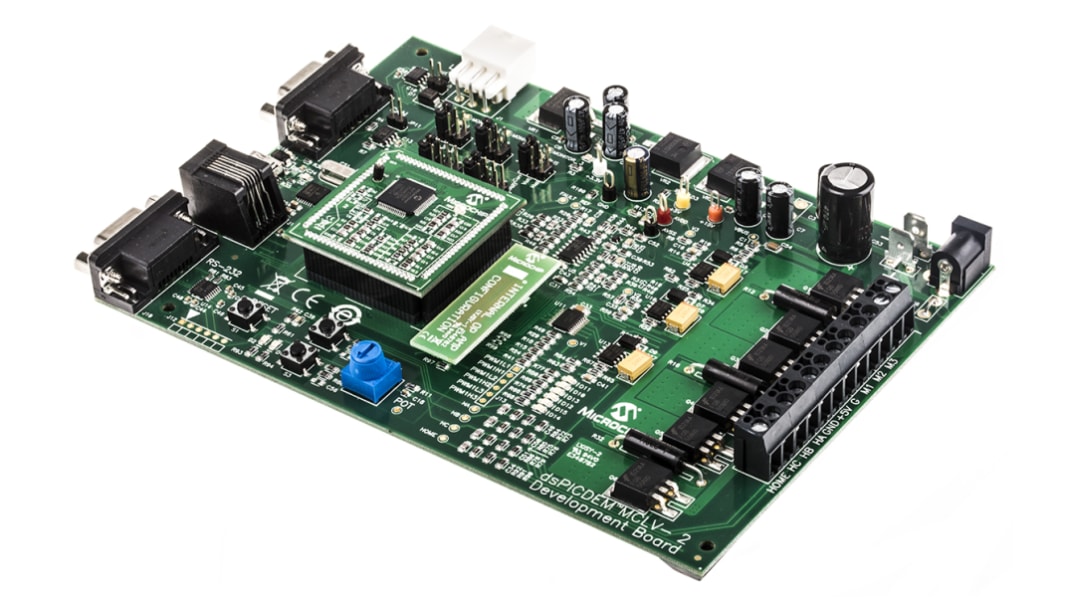

dsPICDEM MCLV Development Board
microchips dsPICDEM MCLV 開発ボードは、ブラシレス DC モータ及び磁石同期モータの開発者として優れた評価基準を提供しています。定格電力 48 V 、優れた過電流保護、さまざまなプロトコルに対応する多数のインターフェイスを備え、 MCLV との完全な後方互換性を備えた三相インバータブリッジを搭載しています。このボードでは、 CAN 、 LIN 、 USB 、又は RS-232 を介して PC 又は外部デバイスと通信することもできます。 dsPICDEM MCLV は、 PIC24F 、 dsPIC33E 、 PIC24E 、 dsPIC33F の各モータファミリをサポートしています。
特長と利点:
CAN 、 LIN 、 UART ( USB )、及び UART ( RS-232 )通信インターフェイス
dsPIC DSC デバイスのプログラミング用 ICSP 及び RJ11 コネクタです
MCLV との完全な後方互換性
過電流保護
入力 / 出力制御スイッチ - PWM 出力用の LED インジケータです
モータの速度を変更するオンボードポテンショメータ
センサ付きモータ制御用のホールセンサ / 直交エンコーダインターフェイス
用途:
dsPICDEM MCLV ボードは、ブラシレスモータやマグネット同期モータの制御が必要なさまざまな用途で使用できます。たとえば、次のような用途に使用できます。
電動工具
ミシン
玩具
電子ロック
低コストドローン
梱包内容
dsPICDEM MCLV-2 開発ボード x 1
dsPIC33EP256MC506 内部オペアンプ PIM x 1
Matrix ボード x 2 、 MCLV-2 の構成用–内部及び外部
付属品
dsPIC33FJ32MC204 PIM (MCLV基板)dsPIC33EP256MC506 PIM (MCLV-2基板)
dsPIC®開発ツール
特性
電源管理機能
BLDCモータ
キットの分類
開発ボード
キット名
dsPICDEM MCLV-2
