マイクロチップ, 評価ボード バックコンバータ
RS品番:
860-8716
メーカー型番:
ARD00514
メーカー/ブランド名:
Microchip
電源管理開発キット の一覧へ
単価: 購入単位は 個
¥12,420.00
(税抜)
¥13,662.00
(税込)
Add to Basket
個
購入
一時的な在庫切れ - 2024/10/31に入荷し、その後4営業日でお届け予定
部品表に保存
個
単価
1 +
¥12,420.00
RS品番:
860-8716
メーカー型番:
ARD00514
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
MCP19035 High Voltage Buck Converter Evaluation Board Data Sheet
RoHSステータス: 適合
COO(原産国):
US

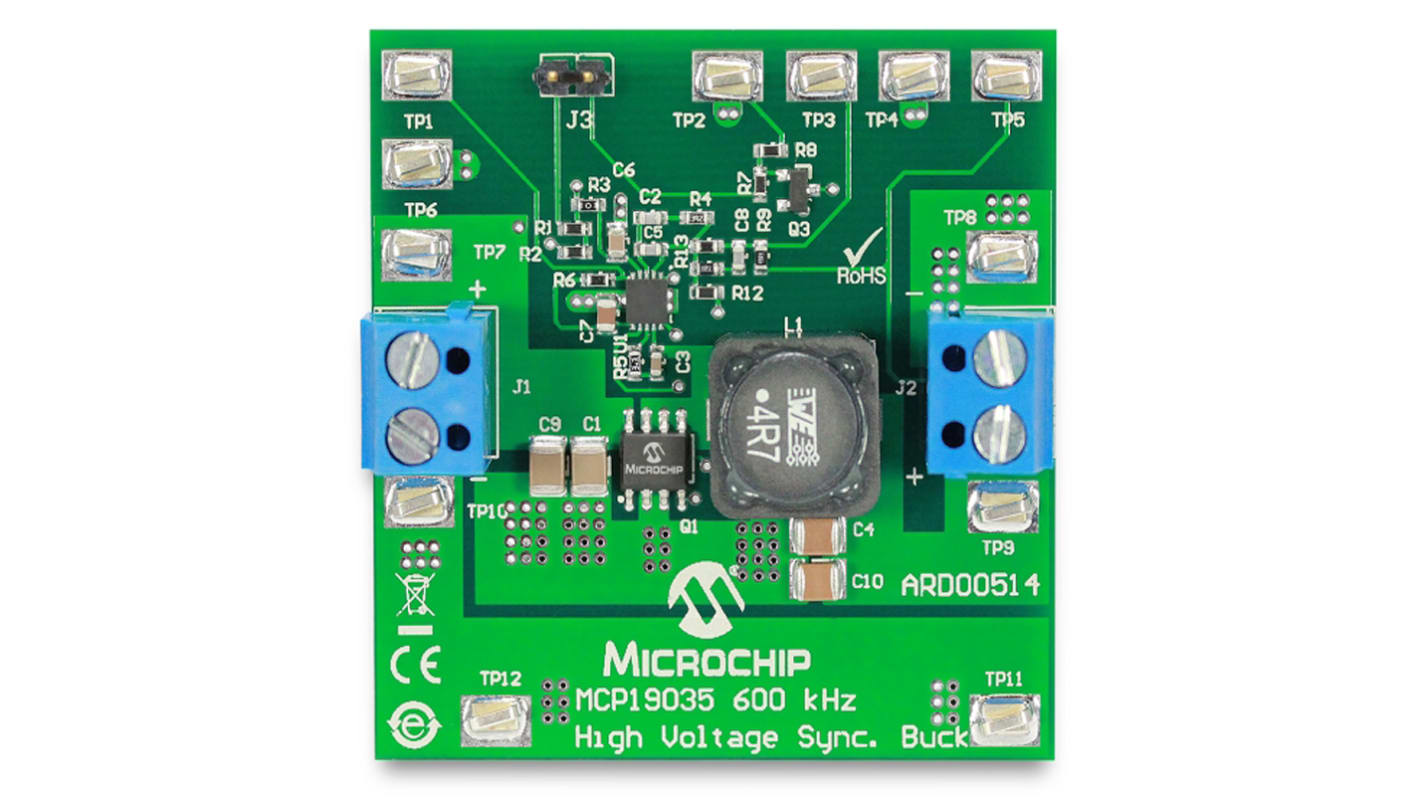

MCP19035高電圧同期式バックコントローラリファレンス設計
このボードは、標準的な高電圧入力ステップダウン用途でのMicrochip MCP19035 600 kHz同期式バックコンバータコントローラの機能をデモンストレーションします。 この特長的なMCP19035デバイスは、小型で効率のよいステップダウン電圧コンバータです。入力電圧レール(標準24 V)を安定的に5 V出力に変換します。 コンバータの各種パラメータは、ボード上に用意されているテストポイントで測定することができます。
特長
入力電圧範囲: 8 → 26 V
出力電圧: 5 V (1つのレジスタの変更により、3.3 → 5 Vで調整可能)
最大出力電流: 5 A
標準効率: 93 % @ 5 V/5 A出力及び24 V入力
固定スイッチング周波数: 600 kHz
ハイサイド / ローサイドMOSFET用の過電流保護
出力電圧の品質を監視するための電力OK (PGOOD)出力
コンバータを低電力スタンバイモードに移行するためのシャットダウン入力
低電圧ロックアウト(UVLO)、4.5 V及び3.9 Vの標準しきい値
キットの内容
MCP19035 600 kHz高電圧同期式バックコントローラリファレンス設計ボード
重要情報シート
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
PWM(パルス幅変調)コントローラ、Microchip
特性
電源管理機能
バックコンバータ
キットの分類
評価ボード
対象機器
MCP19035
キット名
MCP19035
