Texas Instruments 電源IC 開発キット, 評価キット, バックコンバータ, LMZ20501EVM

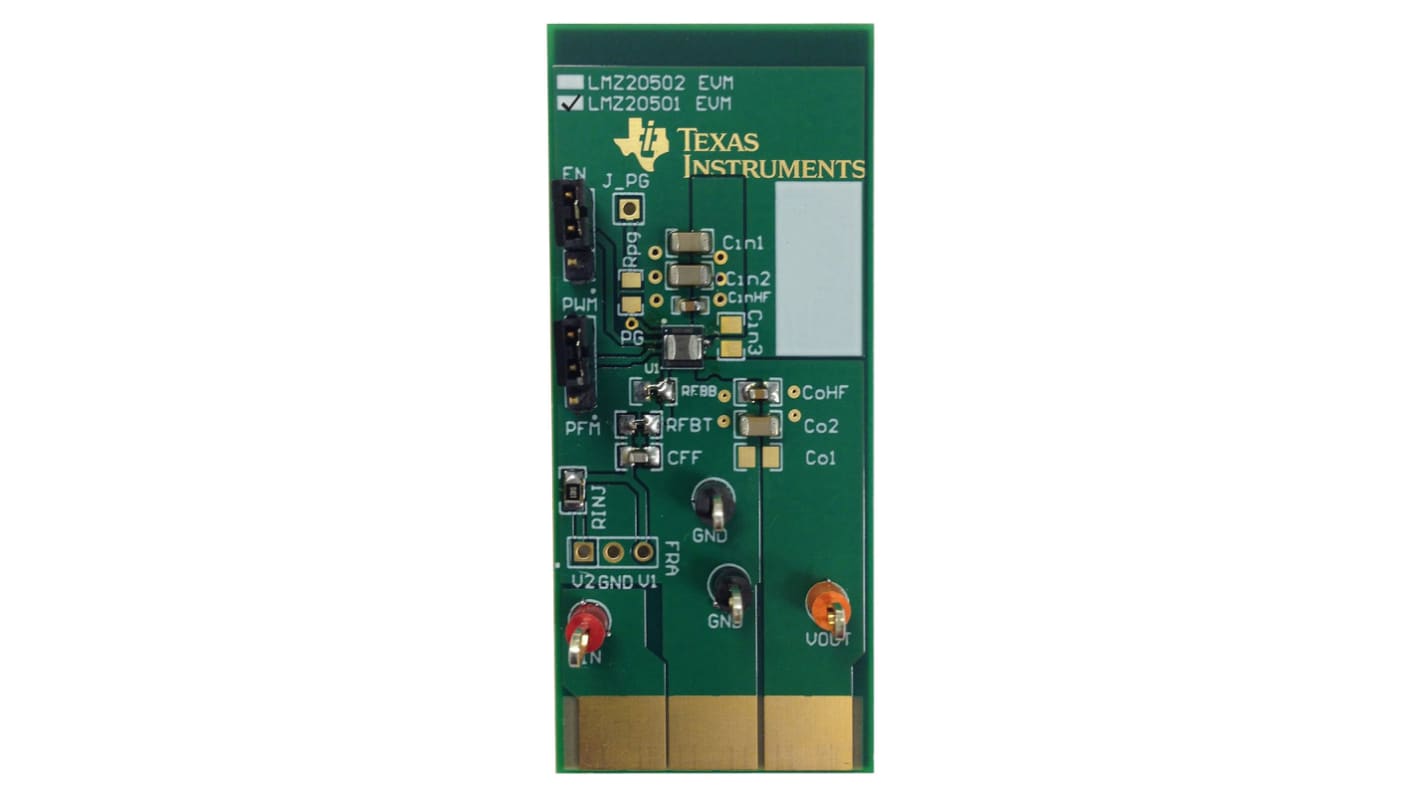

LMZ20501 / LMZ20502 Simple Switcher®デバイスの性能を評価するための、Texas Instrumentsの2種類の評価モジュールです。 これらのモジュールでは、1 A (LMZ20501)又は2 A (LMZ20502)の最大負荷電流時の2.7 → 5.5 Vの入力から1.8 Vの出力電圧が得られます。 動作モード(定周波数PWM又は負荷依存PFM-PWMスイッチング)やイネーブルを選択するためのジャンパ、及びレギュレータループ応答を測定するネットワークアナライザ接続用のヘッダが用意されています。 これらのモジュールで、優れた電力変換効率、出力電圧精度、ライン / 負荷調整、及び負荷過渡特性を評価します。

903-3850 (LMZ20501EVM): 最大出力電流1 A
903-3854 (LMZ20502EVM): 最大出力電流2 A

DC/DCスイッチングレギュレータ、Texas Instruments

最大75 Vの幅広い電圧入力設計用で、使いやすさと柔軟性のバランスを実現しています。
