RS品番:
910-6860
メーカー型番:
KITXMC4XMOTGPDLV001TOBO1
メーカー/ブランド名:
Infineon
電源管理開発キット の一覧へ
在庫切れ
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥13,505.00
(税抜)
¥14,855.50
(税込)
個
単価
1 - 1
¥13,505.00
2 +
¥13,385.00
RS品番:
910-6860
メーカー型番:
KITXMC4XMOTGPDLV001TOBO1
メーカー/ブランド名:
Infineon
データシート
その他
詳細情報
仕様
General Purpose Motor Drive Card Manual
XMC Overview
未対応

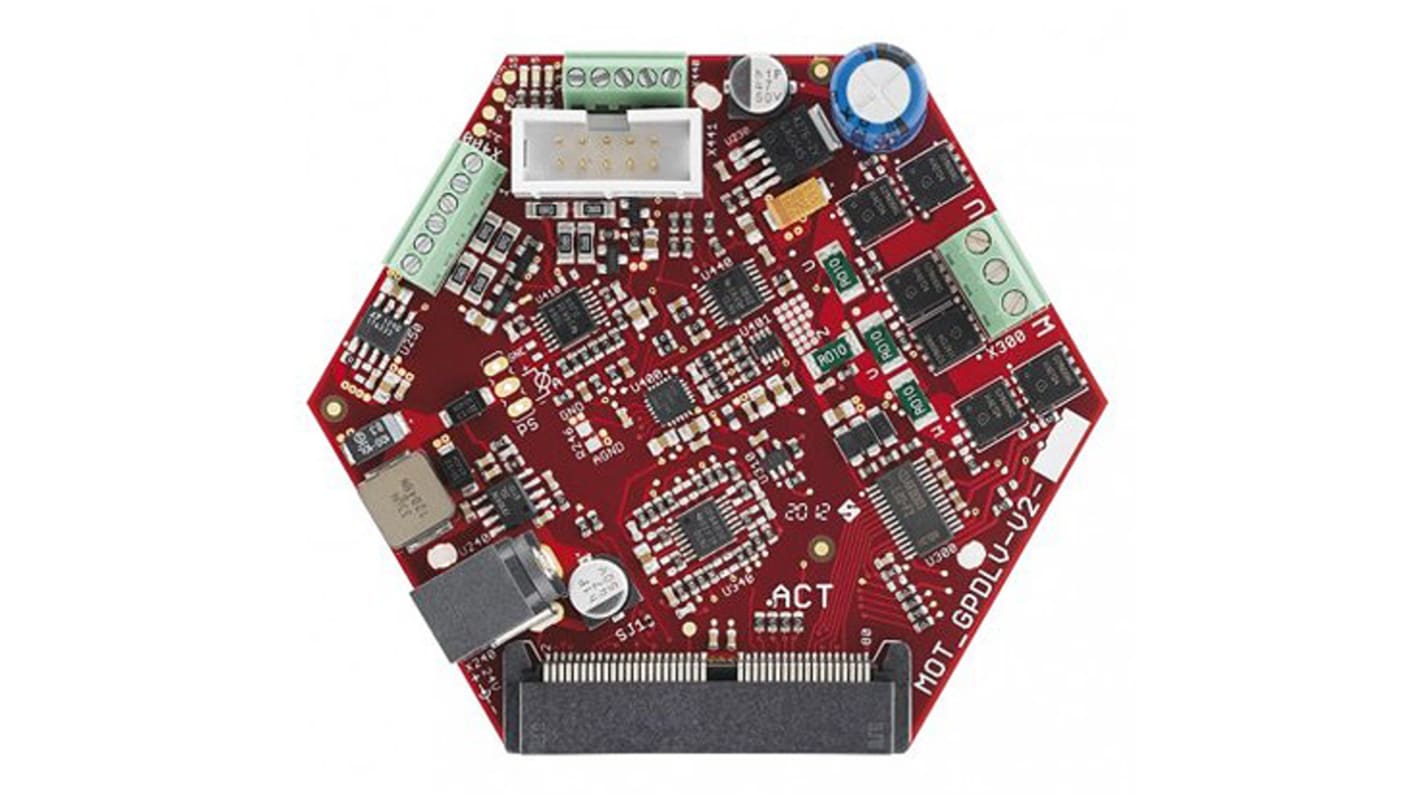

XMC4000汎用モータドライブカード
Infineon XMC4000マイクロコントローラファミリ搭載のCPUボードと組み合わせて使用する、汎用のモータドライブカードです。 このサテライトカードはInfineonのヘキサゴンアプリケーションキット製品の1つで、適合するCPUボードと組み合わせてXMC4000ファミリのモータ制御機能をデモできます。
ACTサテライトコネクタ経由でCPUボードと円滑に接続
InfineonのMOSFETパワートランジスタ採用の3相低電圧ハーフブリッジインバータ
過電流検出回路(ITRIP)付きゲートドライバIC
シングル又はトリプル(増幅)シャントを使用して電流測定
誘導レゾルバ、直交エンコーダ、又はホールセンサのインターフェイスを介して位置をセンス
入力電圧範囲: 24 V +/-20 %
オンボード電源として、5 V電源生成用SMPS、MOSFETゲートドライバ及びリゾルバ励起(15 V)用LDOレギュレータ、論理(3.3 V)用LDOレギュレータを搭載
特性
キットの分類
開発キット
