PULS 予備モジュール 電源用 アクセサリ PIRD20.241
RS品番:
136-9954
メーカー型番:
PIRD20.241
メーカー/ブランド名:
PULS
電源アクセサリ の一覧へ
11 海外在庫あり - 通常5営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥8,097.00
(税抜)
¥8,906.70
(税込)
個
単価
1 +
¥8,097.00
RS品番:
136-9954
メーカー型番:
PIRD20.241
メーカー/ブランド名:
PULS
データシート
その他
詳細情報
仕様
Instruction Manual
Datasheet
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
COO(原産国):
CN

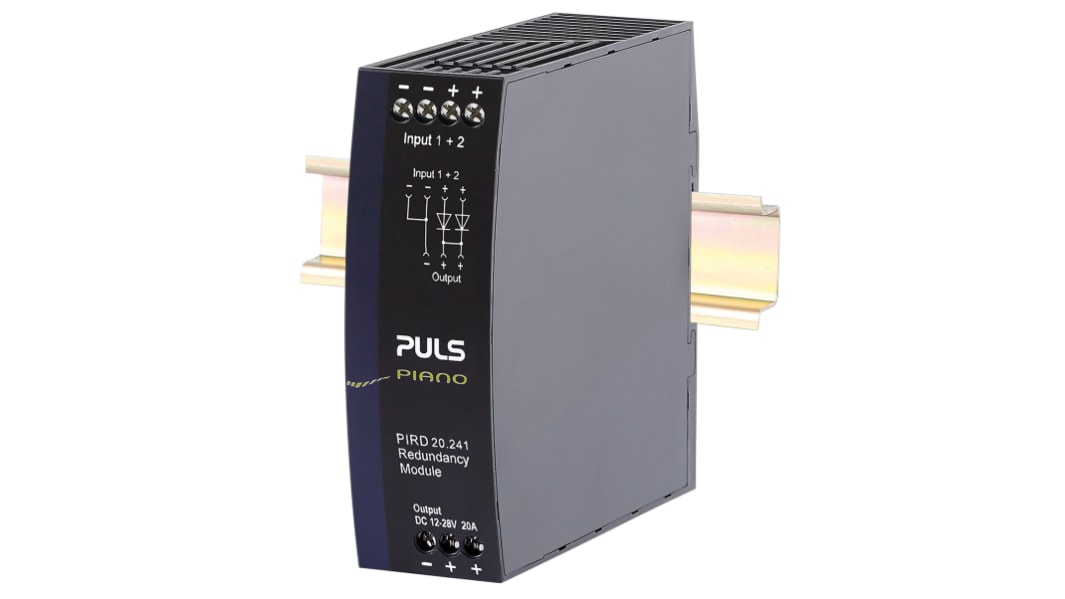

PIANOシリーズダイオード冗長モジュール
PIRD20.241は冗長モジュールです。1+1及びN+1の冗長システムを構築できます。入出力チャンネルを2ずつ備えています。入力チャンネルは、出力電流が最大10 Aの電源に接続できます。出力の最大公称電流は20 Aです。このモジュールは、過負荷の動作が定電流及び各種の「Hiccup」(一時的な中断)の電源に適しています。
電源自体からDC-OK信号を出力できる場合、PIRD20.241は冗長システム向けに完璧なソリューションになります。
特長と利点
• 高い費用効果
• デュアル入出力
• 2つのダイオード(コモンカソード)
• ワイドレンジ入力: 12-28 V dc ±25 %
• フルパワー対応温度: -40 → +55 °C
• 大型ねじ止め端子
製品用途の情報
冗長システムでの使用や変化の激しい負荷と安定した負荷の分離に最適です。
認可
UL508認定米国及びカナダ, UL60950-1米国及びカナダ, EU適合宣言書, EAC
特性
アクセサリタイプ
デュアル入力冗長モジュール
併用可能製品
電源
供給電圧
12 → 24V dc
定格入力電圧
12 → 28 (Input 1) V dc, 9 → 35 (Input 2) V dc
取付スタイル
DINレール取り付け
入力電流範囲
0 → 10 (<+55 °C) A, 0 → 6.25 (<+70 °C) A
代表規格
EN 55011, EN 55022, EN 61000-6-1, EN 61000-6-2, IEC/CISPR 16-1-2, IEC/CISPR 16-2-1, UL 508, UL 60950-1
