OEP パルストランス スルーホール ,巻数比 1:1 Z1260
RS品番:
210-6251
メーカー型番:
Z1260
メーカー/ブランド名:
OEP

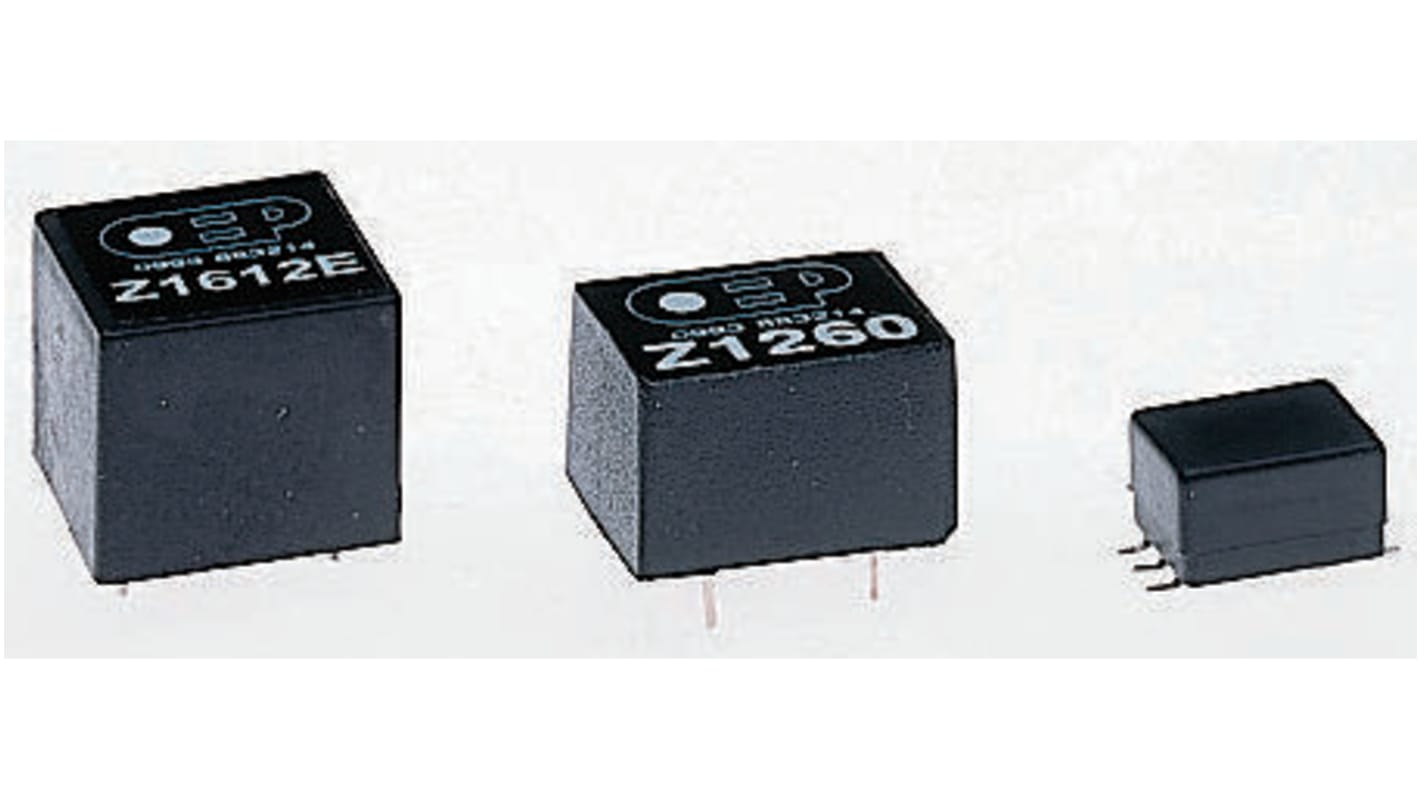

この画像は商品カテゴリーのイメージです。
パルストランス の一覧へ
一時的な在庫切れ - 2024/08/08に入荷し、その後4営業日でお届け予定
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥1,840.00
(税抜)
¥2,024.00
(税込)
個
単価
1 +
¥1,840.00
RS品番:
210-6251
メーカー型番:
Z1260
メーカー/ブランド名:
OEP
データシート
その他
詳細情報
仕様
Low Profile Line Isol. Transf.
RoHSステータス: 適合
COO(原産国):
CN
OEP 絶縁ライントランス
OEP のコンパクトな密閉型基板 / 表面実装ライン絶縁トランスは、データ伝送用途に適しています。BS6305(Speech and Non-Speech Class A)に準拠した通信回路での使用が承認されています。ただし、チョークなどの電子的な手段で巻線からラインホールド電流を迂回させる必要があります。ガラス繊維入りナイロンボックスに樹脂を封入し、UL94-V0に準拠した難燃性を備えたライン絶縁トランスです。
備考
品番
210-6273
は、表面実装デバイスです。
規格
BS415 、 EN60950 、 EN41003
認可
BABT
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
認可
BABT
規格
BS415、EN60950、EN41003
特性
一次DC抵抗
65Ω
二次DC抵抗
65Ω
挿入損失
1.5dB
巻数比
1:1
実装タイプ
スルーホール
寸法
19 x 11 x 15mm
奥行き
15mm
長さ
19mm
幅
11mm
