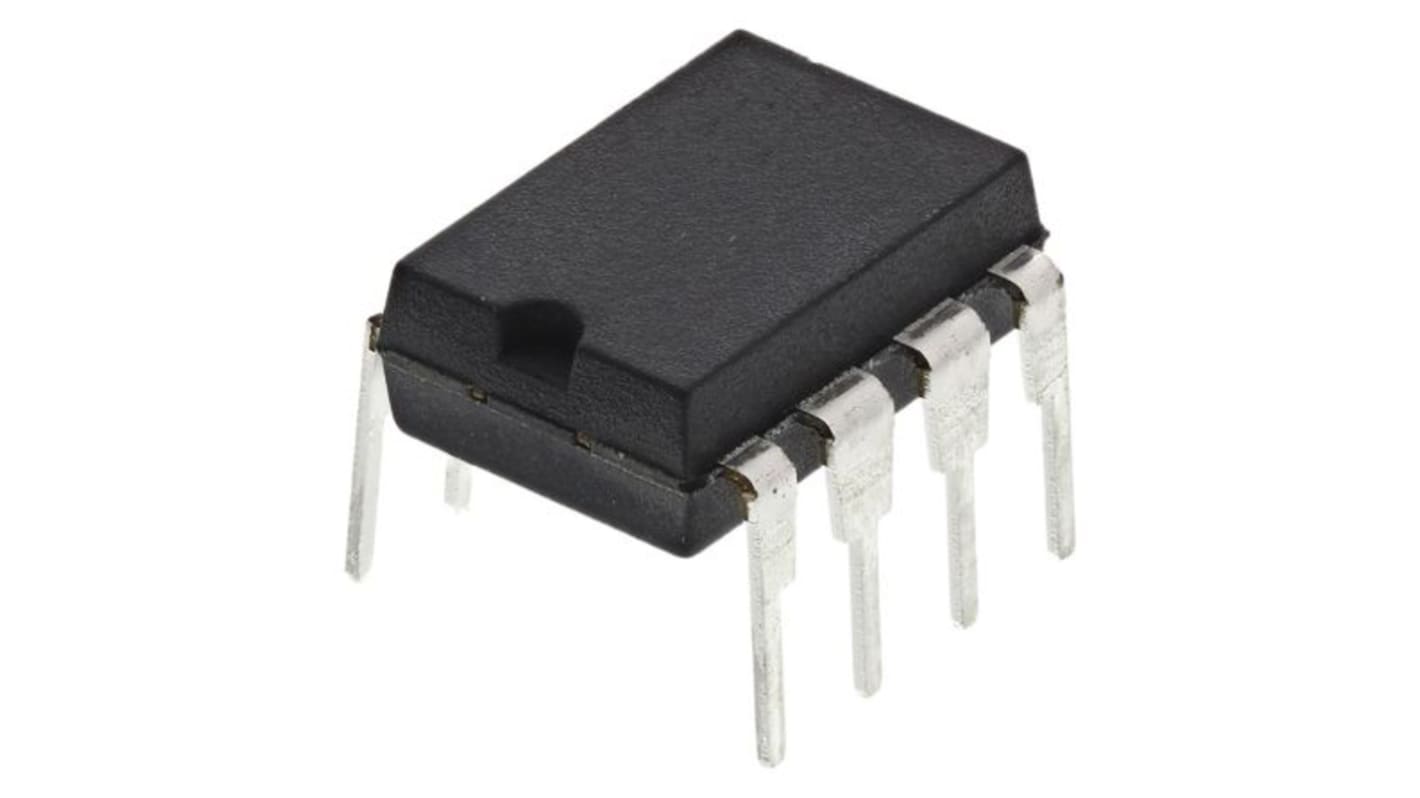

Infineon PWMコントローラ IC, 8-Pin PDIP
RS品番:
857-8510
メーカー型番:
ICE3B0365JFKLA1
メーカー/ブランド名:
Infineon
PWM・パルス幅変調 の一覧へ
999999 国内在庫あり - 通常1営業日でお届け
999999 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は2000個
¥122.776
(税抜)
¥135.054
(税込)
個
単価
1チューブあたりの価格*
2000 +
¥122.776
¥245,552.00
* 購入単位ごとの価格
RS品番:
857-8510
メーカー型番:
ICE3B0365JFKLA1
メーカー/ブランド名:
Infineon
データシート
その他
詳細情報
仕様
ICE3B0365J SMPS Current Mode Controller
ESD Control Selection Guide V1
RoHSステータス: 適合
AC-DC内蔵電源ステージ - CoolSET™、Infineon
Infineon
オフラインSMPS電流モードコントローラには、内蔵650 V CoolMOS及びスタートアップセル(周波数ジッタモード)が搭載されています。 PMIC BiCMOSテクノロジーは26 VのVcc範囲を備えているので、2次側にCV/CC調整を適用すると、補助電源の変動に対応します。 この製品はアクティブなバーストモードも備えており、低スタンバイ電力だけでなく、自動リスタートモード機能を使用して、Vcc化電圧 / 低電圧、出力オープンループと過熱から保護します。ICE3B1565Jは、固定周波数 / 電流モード / フライバックPWMコントローラで、スマートメータ、DVDプレーヤー、セットトップボックス、ゲーム機とLED TVなどの多様な用途で使用できます。
低スタンバイ電力 <100 mW)
変調型ゲートドライブ
低EMIノイズ
AC-DC電力変換、Infineon
特性
最大スイッチング周波数
76 kHz
コントロール方法
電流
出力数
1
降下時間
30ns
実装タイプ
スルーホール
パッケージタイプ
PDIP
上昇時間
30ns
ピン数
8
寸法
9.77 x 6.6 x 4.8mm
最大デューティサイクル
75%
長さ
9.77mm
PWM コントローラタイプ
電流モード
幅
6.6mm
高さ
4.8mm
動作温度 Min
-40 °C
動作供給電圧 Max
27 V
動作温度 Max
+150 °C
動作供給電圧 Min
-0.3 V
