- RS品番:
- 919-1001
- メーカー型番:
- VCNL4010-GS08
- メーカー/ブランド名:
- Vishay
一時的な在庫切れ - 2024/06/25に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は1800 個
¥217.948
(税抜)
¥239.743
(税込)
個 | 単価 | 購入単位毎合計* |
1800 - 1800 | ¥217.948 | ¥392,306.40 |
3600 - 16200 | ¥213.589 | ¥384,460.20 |
18000 - 25200 | ¥209.318 | ¥376,772.40 |
27000 - 34200 | ¥205.132 | ¥369,237.60 |
36000 + | ¥201.029 | ¥361,852.20 |
* 購入単位ごとの価格 |
- RS品番:
- 919-1001
- メーカー型番:
- VCNL4010-GS08
- メーカー/ブランド名:
- Vishay
データシート
その他
- COO(原産国):
- PH
詳細情報

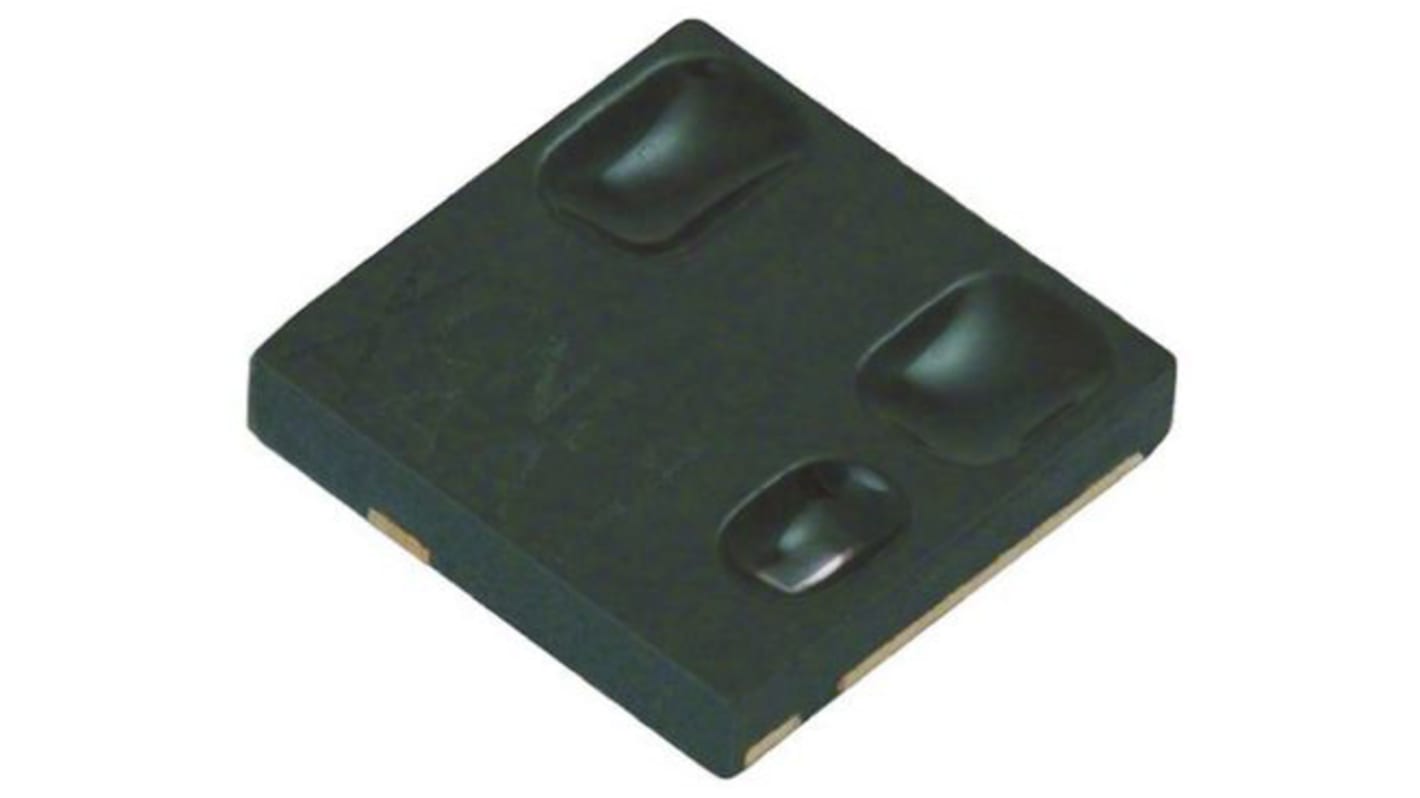

VCNL4010、近接光 / 周辺光センサ、赤外線エミッタ付き、Vishay Semiconductor
VCNL4010は、完全集積型の近接光 / 周辺光センサです。完全集積型とは、赤外線エミッタがパッケージに含まれていることを意味します。分解能は16ビットです。これには、信号処理ICと、標準I2C通信インターフェースが含まれています。また、割り込み機能を備えています。
特長:
パッケージタイプ:表面実装
寸法( L x W x H in mm ): 3.95 x 3.95 x 0.75
内蔵モジュール:赤外線エミッタ( IRED )、
周辺光センサ( ALS - PD )、近接センサ
( PD )、及び信号処理 IC
割り込み機能
供給電圧範囲 VDD : 2.5 → 3.6 V
供給電圧範囲 IR アノード: 2.5 V ~ 5 V
I2C インターフェイス経由で通信
I2C バス H レベルの範囲: 1.7 → 5 V
フロア寿命: 168 時間、 MSL 3 、J-STD-020準拠
低スタンバイ消費電流: 1.5 μ A
寸法( L x W x H in mm ): 3.95 x 3.95 x 0.75
内蔵モジュール:赤外線エミッタ( IRED )、
周辺光センサ( ALS - PD )、近接センサ
( PD )、及び信号処理 IC
割り込み機能
供給電圧範囲 VDD : 2.5 → 3.6 V
供給電圧範囲 IR アノード: 2.5 V ~ 5 V
I2C インターフェイス経由で通信
I2C バス H レベルの範囲: 1.7 → 5 V
フロア寿命: 168 時間、 MSL 3 、J-STD-020準拠
低スタンバイ消費電流: 1.5 μ A
用途:
モバイルデバイス(スマートフォンなど)の近接センサ
タッチスクリーンロック、電源用のタッチフォン、 PDA 、 GPS
保存など
ディスプレイ / キーパッド用の内蔵周辺光機能
モバイルデバイスのコントラスト制御と調光
コンシューマ、コンピューティング、およびのための近接 / 光スイッチ
産業用デバイスとディスプレイ
コンシューマ、コンピューティング、および産業用ディスプレイの調光制御
タッチスクリーンロック、電源用のタッチフォン、 PDA 、 GPS
保存など
ディスプレイ / キーパッド用の内蔵周辺光機能
モバイルデバイスのコントラスト制御と調光
コンシューマ、コンピューティング、およびのための近接 / 光スイッチ
産業用デバイスとディスプレイ
コンシューマ、コンピューティング、および産業用ディスプレイの調光制御
近接機能:
赤外線エミッタとフォトピンダイオードを内蔵しているため、近接性に優れています
機能
近接検出範囲に対応する 16 ビットの有効分解能
優れたクロストーク耐性を実現します
プログラム可能な LED 駆動電流: 10mA ~ 200mA
10 mA ステップ
を変調することで、優れた周辺光抑制を実現
赤外線信号
最大 200 mm の近接距離
機能
近接検出範囲に対応する 16 ビットの有効分解能
優れたクロストーク耐性を実現します
プログラム可能な LED 駆動電流: 10mA ~ 200mA
10 mA ステップ
を変調することで、優れた周辺光抑制を実現
赤外線信号
最大 200 mm の近接距離
周辺光機能:
周囲光のフォトピンダイオードを内蔵し、人間の目に近い感度を実現
0.25 lx から 16 klx の 16 ビットダイナミックレンジ
100 Hz および 120 Hz フリッカーノイズリジェクション
認可
WEEE 2002/96/ECに基づくRoHS指令2011/65/EUに準拠します。 『Vishay Material Category Policy』ドキュメントを参照してください。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
光センサ、Vishay Semiconductor
仕様
特性 | |
---|---|
ピークセンサー距離 | 200mm |
出力デバイス | マイクロコントローラ |
チャンネル数 | 1 |
ピン数 | 13 |
実装タイプ | 表面実装 |
寸法 | 3.95 x 3.95 x 0.75mm |
動作温度 Max | +85°C |
動作温度 Min | -25°C |
動作温度レンジ | -25 → +85°C |
