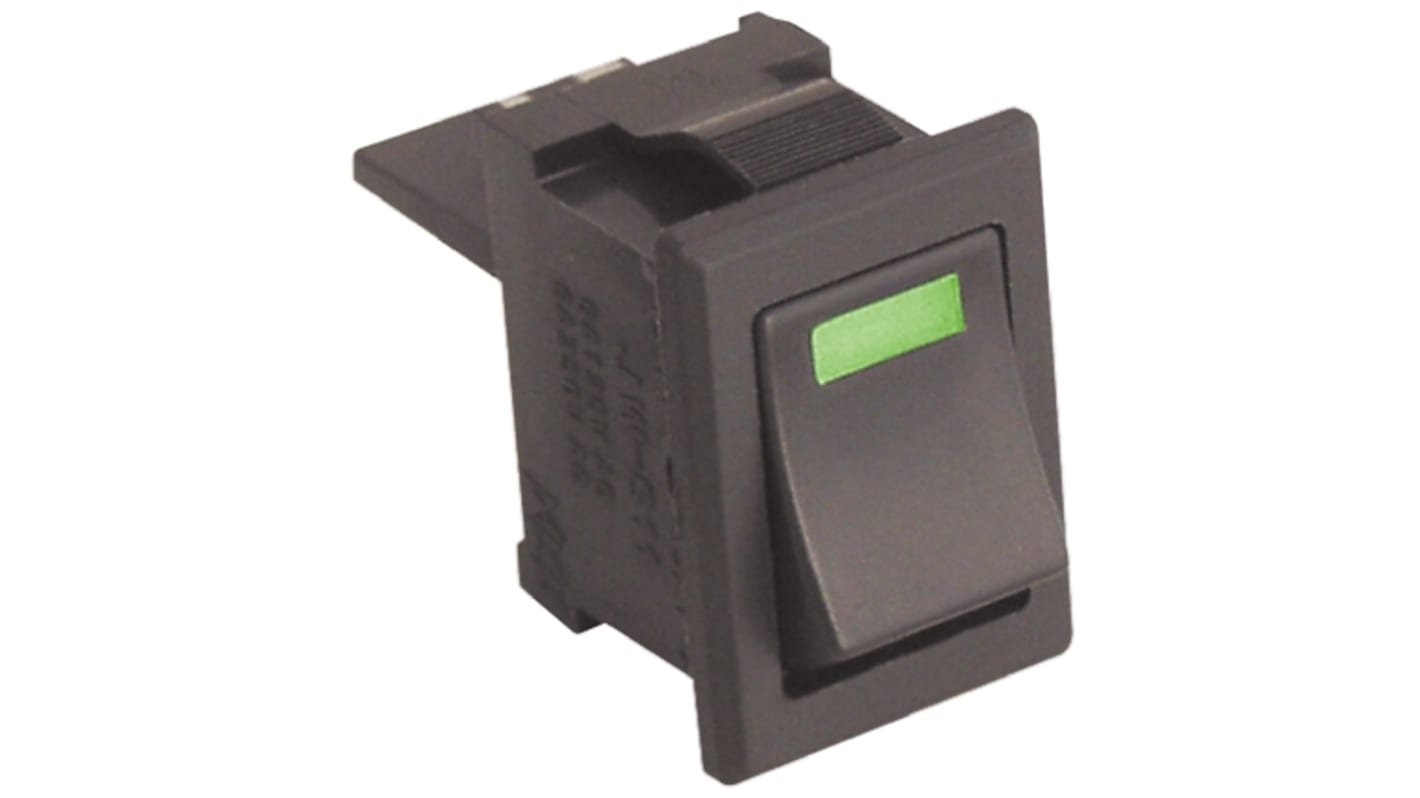

NKK Switches ロッカースイッチ SPST イルミネーション：あり カットアウト幅：12.9mm JW-S11RKKM
- RS品番:
- 428-9140
- メーカー型番:
- JW-S11RKKM
- メーカー/ブランド名:
- NKK Switches
78 国内在庫あり - 通常1営業日でお届け
追加されました
単価： 購入単位は 個
￥234.00
(税抜)
￥257.40
(税込)
| 個 | 単価 |
| 1 - 24 | ￥234.00 |
| 25 - 249 | ￥227.00 |
| 250 - 499 | ￥215.00 |
| 500 - 999 | ￥209.00 |
| 1000 + | ￥203.00 |
- RS品番:
- 428-9140
- メーカー型番:
- JW-S11RKKM
- メーカー/ブランド名:
- NKK Switches
その他
- COO（原産国）:
- JP
詳細情報
ロッカースイッチ JWシリーズ
(小容量形)
15´21mm (スイッチ上面)のコンパクトサイズ
ワンタッチ取り付けのスナップインタイプ
成形材料はUL 94V-0認定品で自己消火性に優れる
端子部インサート成形でフラックス侵入・端子ガタを防止
接点間距離3mm以上で絶縁性・耐電圧性が高い
部分照光式と非照光式の2種
ワンタッチ取り付けのスナップインタイプ
成形材料はUL 94V-0認定品で自己消火性に優れる
端子部インサート成形でフラックス侵入・端子ガタを防止
接点間距離3mm以上で絶縁性・耐電圧性が高い
部分照光式と非照光式の2種
規格
UL CSA C-UL VDE
日本開閉器工業 レンジ
仕様
特性 | |
|---|---|
| 接点構成 | SPST |
| 動作特性 | On-Off |
| パネルのカットアウト幅 | 12.9mm |
| パネルのカットアウト高さ | 19.2mm |
| コンタクト定格電流 | 10 A |
| イルミネーション | あり |
| ボタン色 | 黒 |
| 実装タイプ | パネルマウント |
| 末端様式 | クイックコネクト、はんだ |
| AC定格電圧 | 125 V, 250V |
| アクチュエータ形状 | 長方形 |
| パネルのカットアウトサイズ | 19.2 x 12.9mm |
| 動作温度範囲 | -25 → +50°C |
| コンタクト材質 | 銀 |
| 機械的寿命 | 30000Operations |
| ケースの材質 | ポリアミド |
| 動作温度 Max | +50°C |
| 接触抵抗 | 10mΩ |
| 動作温度 Min | -25°C |
