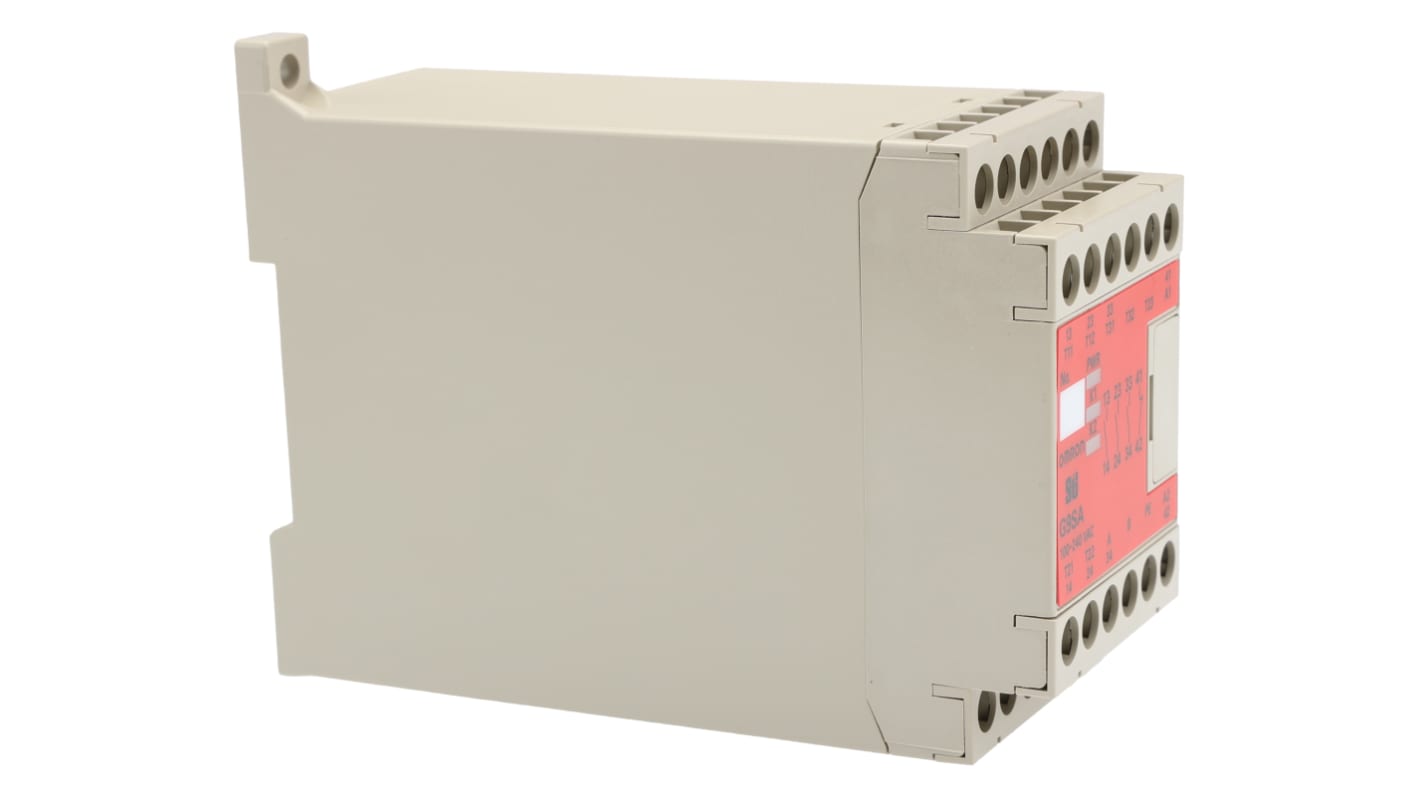

OmronG9SA-301 AC100-240

G9SAファミリは、コンパクトで拡張可能なセーフティリレーユニットを取り揃えています。 オフディレー安全タイマ機能を備えたモジュールや両手コントローラも用意しています。 前面の接続を使用することにより、安全コンタクトの単純な増倍が可能です。

45 mm幅のハウジング、拡張ユニットは幅17.5 mm
DIN取り付けとねじ取り付けの両方が可能
1～15秒の遅延(1秒単位)に対応したオフディレー安全タイマモデル
シンプルな拡張接続
用途に応じて、EN954-1のカテゴリ4までの認証を取得
安全センサ(F3SN、F3SH、F3S-B、F3S-TGR、F3SL)のPNP OSSD出力に適合

EN954-1、EN60204-1、EN574 (-TH301)、UL508、CSA C22.2 No. 14

UL、CSA

• コンパクト。
• 45 mm幅のリレータイプを4種類用意。
• 3 / 5極、3極＋オフディレー2極、両手操作コントローラを用意。
• また、幅17.5 mmの3極、オフディレー3極の増設ユニットも用意。
• 簡単な拡張接続。
• オフディレーセーフティリレーモデルは、15段階のオフディレー設定。
• EN ISO13849-1 (PLe/安全カテゴリ4)に適合。
• DINレール取り付け及びねじ取り付け。
• 産業用オートメーション産業のほとんどの安全リレー用途に使用。

• G9SA-301又はG9SA-501 - リレー非常停止装置。
• G9SA-321-T - リレー非常停止オフ遅延ユニット。
• G9SA-TH – リレー両手操作コントローラ。
• G9SA-EX301 – リレー拡張ユニット。
• G9Sa-EX031 – オフ遅延出力付きリレー拡張ユニット。

• 主接点: 3PST-NO (常時開)。
• 補助接点: SPST-NC (常時閉)。
• 1チャンネル又は2チャンネルが可能。
• 定格電圧: 100 → 240 V ac/dc。
• 動作電圧範囲: 定格電源電圧の85 → 110 %。
• 消費電力: 100 → 240 V ac、9 VA (最大)。
• 拡張ユニットを接続すると、消費電力が最大2 VA/2 W増加します。
• 入力電流: 最大40 mA。
• 抵抗負荷。
• 定格負荷: 250 V ac、5 A。30 V dc、5 A。
• 定格通電電流: 5 A。

• 接触抵抗: 100 mΩ
• 絶縁抵抗: 100 MΩ mon (@ 500 V dc)
• 振動抵抗: 10 → 55 → 10 Hz、0.275 mm単一振幅(0.75 mm 2倍振幅)
• 耐衝撃性破壊: 300 m/s²
• 耐衝撃性故障: 100 m/s²
• 故障率(Pレベル)(基準値) 5 V dc、1 mA
• 重量: 210 g(24 ac/dc)
• 重量: 230 g(100 → 240 V ac)
• 拡張ユニットが接続されていない場合は、このモデルのコネクタを取り外さないでください。
• 拡張ユニットを接続する前に、必ずG9SAの電源を切ってください。
• 複数のユニットを互いに隣接させて取り付ける場合、定格電流は3 Aになります(それ以上の電流は加えないでください)。

・本製品は材料や部材入手難のため納期が不安定になっています。

EN954-1、EN60204-1、UL508、CSA C22.2 No 14、EN55011グループ1クラスA、EN50082-2グループ1。
