STMicroelectronics モーションセンサ SensorTile データキャプチャカード STEVAL-STLCS01V1

センサ開発ツール の一覧へ

1個小計：*

￥5,220.00

(税抜)

￥5,742.00

(税込)

Add to Basket
数量を選択または入力
納期未定
  • 4 は 2025年12月15日 に入荷予定
  • 30 は 2025年12月22日 に入荷予定
在庫限り。入荷未定。
個
単価
1 +￥5,220

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
143-8869
メーカー型番:
STEVAL-STLCS01V1
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

センサ開発ツール

センサ技術

モーションセンサ

キットの分類

データキャプチャカード

キット名

SensorTile

規格 / 承認

RoHS

Distrelec Product Id

301-76-608

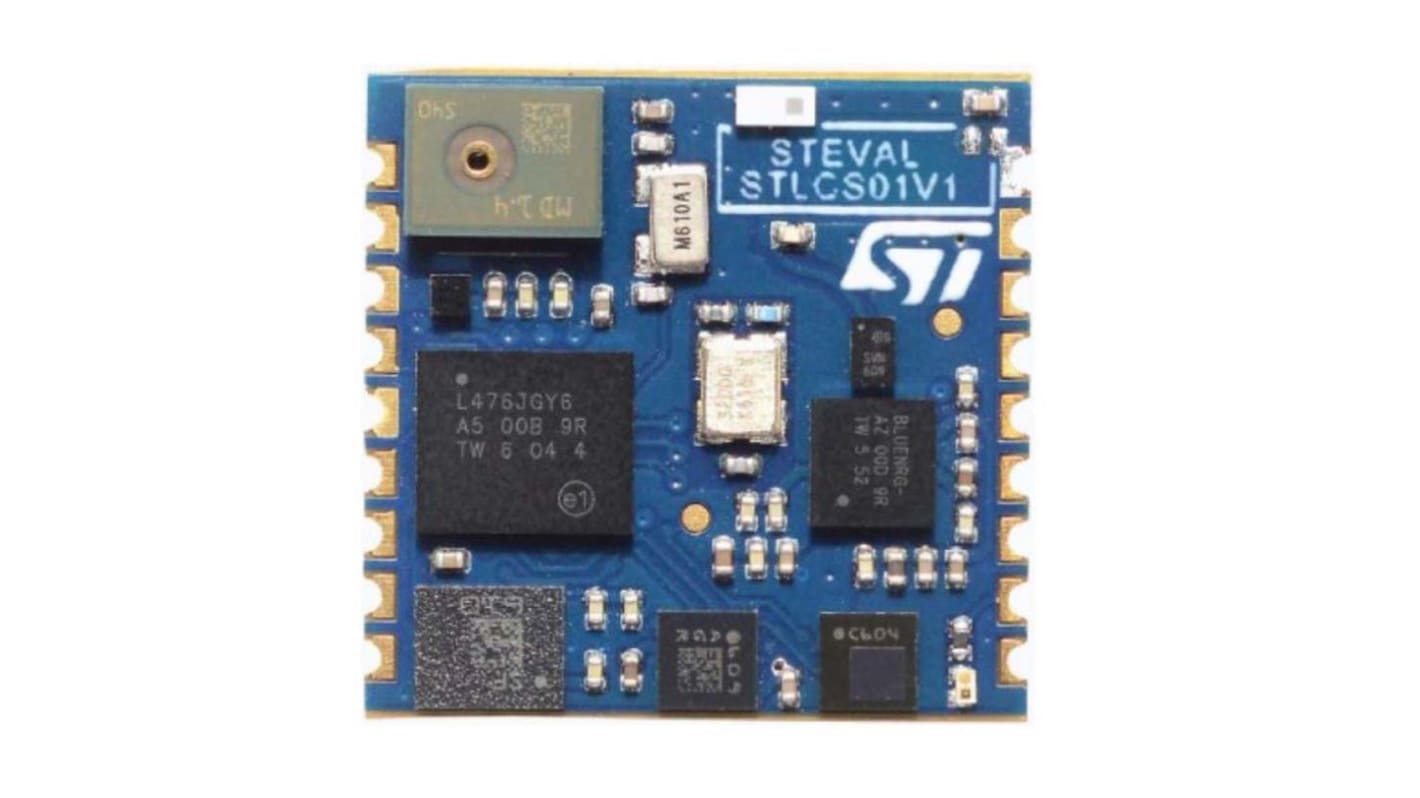

STEVAL-STLCS0xV1 SensorTileワイヤレスセンサボード


STEVAL-STLCS0xV1 SensorTileでは、動き検出機能、気圧検出機能、MEMSマイク、STM32 MCU、BlueNRG BLEネットワークプロセッサが微小な基板に搭載されています。iOS™やAndroid™のスマートフォンと接続するIoTスタンドアロンセンサノードなど、監視 / 追跡アプリケーションの開発をサポートします。

モジュールの特長


• 80 MHz STM32L476JG Cortex M4F低消費電力MCU (1 MBフラッシュメモリ、128 KB RAMを搭載)

• LSM6DSM iNEMO慣性モジュール: 3D加速度計及び3Dジャイロスコープ

• LSM303AGR eCompassモジュール: 3D加速度計及び3D磁力計

• LPS22HB MEMSデジタル気圧計: 260 → 1260 hPa絶対圧力

• MP34DT04 MEMSデジタルマイク、64 dB SNR

• BlueNRG-MS Bluetooth 4.1ネットワークプロセッサ

• BALF-NRG-01D3 50 Ωバラン、高調波フィルタ搭載

• チップアンテナ

• LD39115J18R +1.8V @ 150mA LDOレギュレータ

• SWDインターフェイス、ファームウェアのデバッグ / プログラミング用

• 外部インターフェイス: UART、SPI、SAI、I²C、DFSDM、USB OTG、ADC、GPIO

• ホストボード接続はプラグイン及び / 又ははんだ付け

• 電源: +2.0 → +5.5 V dc

• 寸法: 13.5 x 13.5mm

RS製品コード


143-8869 STEVAL-STLCS01V1はんだ / プラグ接続

143-8870 STEVAL-STLCS02V1はんだ接続のみ

センサソリューション評価ボード、STMicroelectronics


Note

このモジュールは製品デバイスに搭載できますが、使用地域のRF放射規制に適合していることを証明するスクリーニングとテストが必要になります。

Warning

本開発キットは技術基準適合証明を受けておりません。本製品のご使用に際しては、電波法遵守のため、以下のいずれかの措置を取っていただく必要がありますのでご注意ください。電波法施行規則第 6 条第 1 項第 1 号に基づく平成 18 年 3 月 28 日総務省告示第 173 号で定められた電波暗室等の試験設備内で使用する。実験局の免許を取得したのち使用する。技術基準適合証明を取得したのち使用する。
