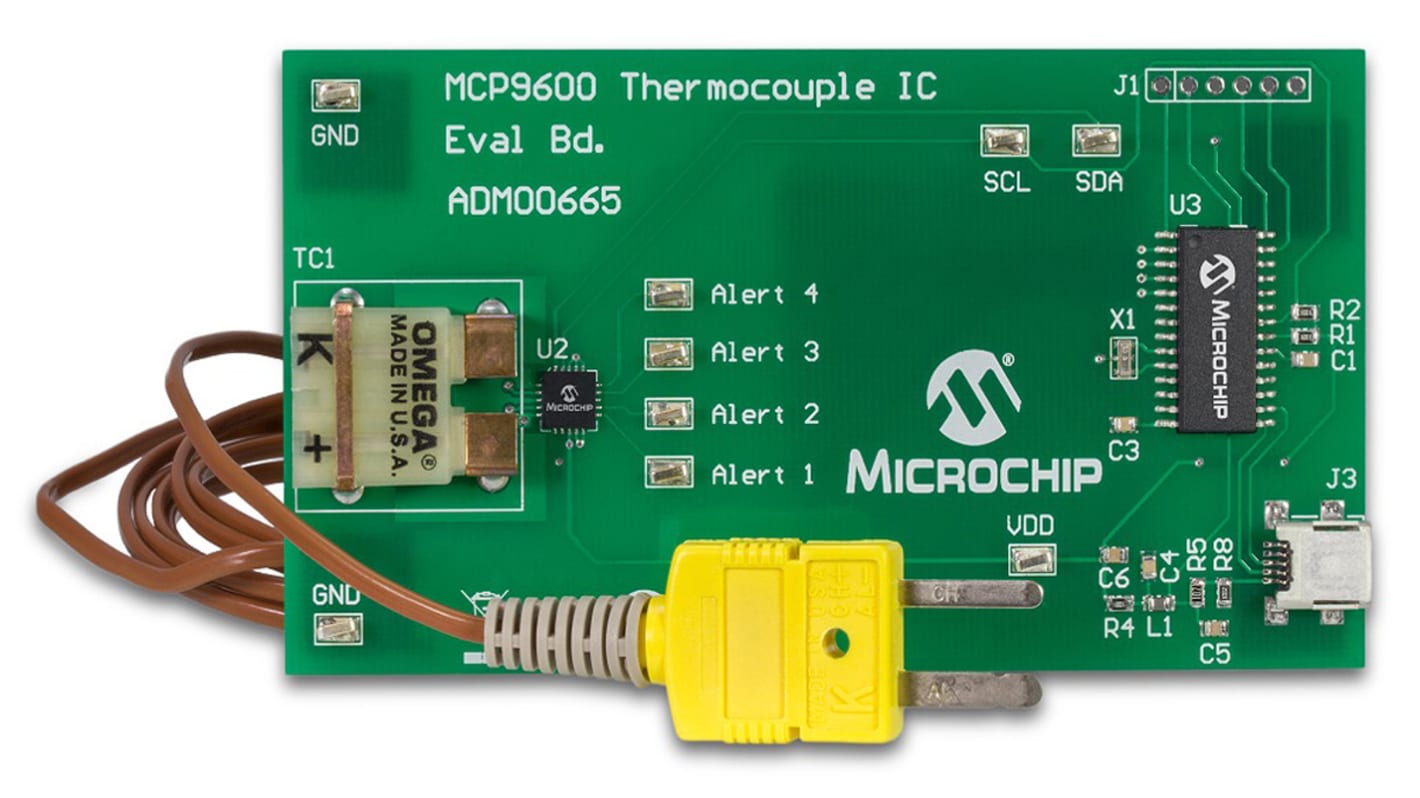

Microchip 温度センサ Thermocouple EMF to C Converter評価ボード MCP9600 ADM00665

このMicrochipの開発ボードは、±1.5 °Cの精度で熱電対EMFをセ氏温度にデジタル化する熱電対-デジタルコンバータMCP9600用の評価プラットフォームで、冷接点補償を内蔵しています。

Microchipの熱電対管理ソフトウェアを実行するホストPCにUSBを介して接続します。 このGUIを使用することで、構成可能な低電力モードや温度アラート出力など、デバイスのプログラマブル機能を調査できます。

実装済みのKタイプソケットを介して接続するKタイプ熱電対が付属します。 オンボードのソケットを希望の熱電対タイプに交換するだけで、他の熱電対タイプも使用できます。

熱電対のデジタル化をデモンストレーション
タイプK、J、T、N、S、E、B、Rの熱電対をサポート
温接点の精度: ±1.5 °C (最大)
測定の分解能: 温接点と冷接点: 0.0625 °C (標準)
4つのプログラマブル温度アラート出力
温度用のプログラマブルデジタルフィルタ
低電力モード

MCP9600評価ボード x 1
USB miniケーブル x 1
タイプK熱電対 x 1
