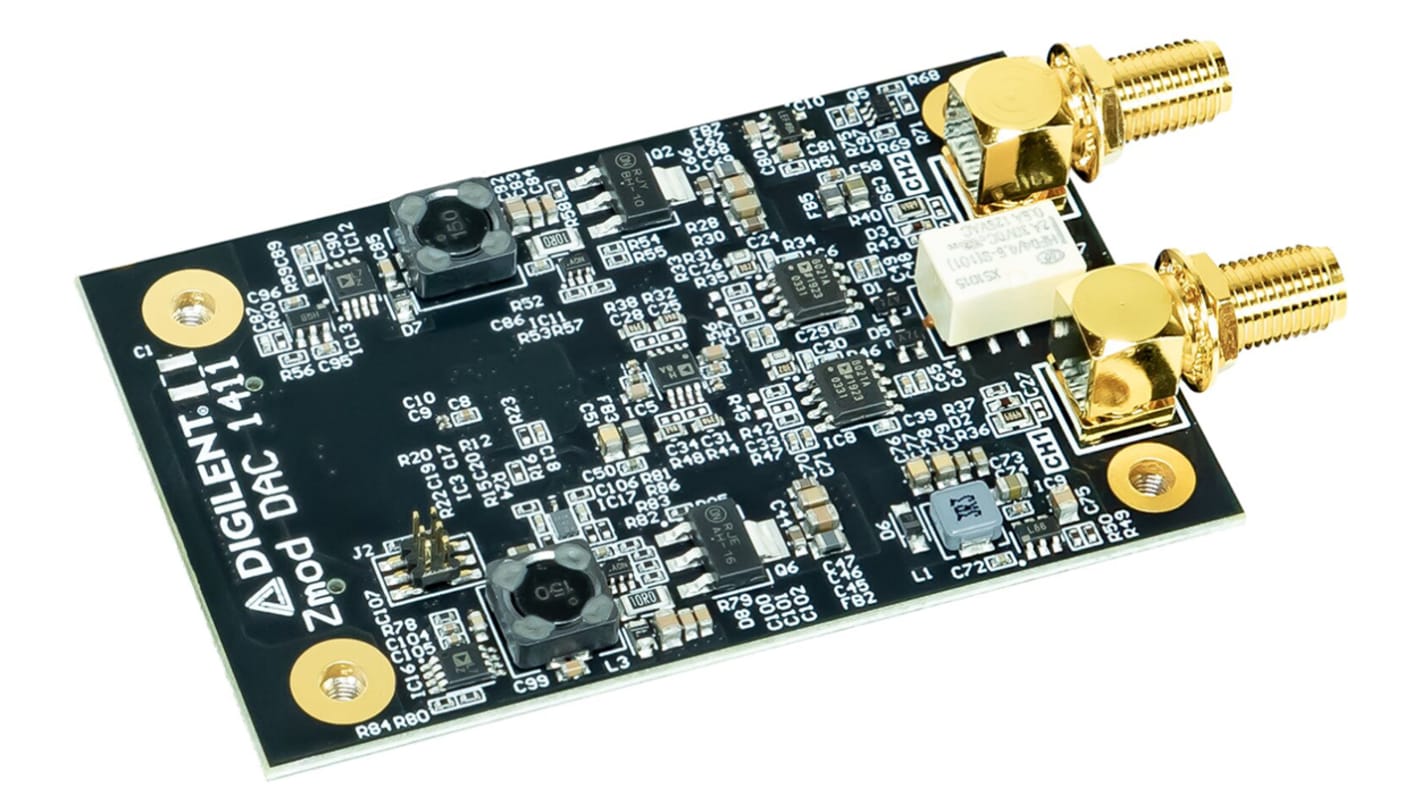

Digilent データ変換IC開発ツール Zmod DAC 1411 拡張モジュール デュアルチャネル 14 ビット DA コンバータモジュール 410-397

信号変換開発ツール の一覧へ

1個小計：*

￥15,682.00

(税抜)

￥17,250.20

(税込)

Add to Basket
数量を選択または入力
3,000円未満（税抜）のご注文は、送料500円です。
在庫あり
  • 2 は 2026年2月13日 に入荷予定
  • 4 は 2026年3月27日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥15,682

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
195-3773
Distrelec 品番:
301-73-829
メーカー型番:
410-397
メーカー/ブランド名:
Digilent
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Digilent

プロダクトタイプ

データ変換IC開発ツール

インタフェースタイプ

HDMI, WiFi, Bluetooth, イーサネット, USB 3.0, USB 2.0, MIPI-DSI

規格 / 承認

RoHS

併用可能製品

デュアルチャネル 14 ビット DA コンバータモジュール

搭載機器

ADC1410

解像度

14 bit

キット名

Zmod DAC 1411

コンバータ種類

DAC

キットの分類

拡張モジュール

Zmod DAC は、 SYZYGY キャリアによって駆動され、最大 100 MS/s のサンプルレートで、 14 ビットの分解能で 2 つの ± 5 V 信号を同時に生成することができますアナログ出力は、 SMA ケーブルを使用して回路に接続できます。SYZYGY 拡張を使用してベースボードと結合すると、 Eclypse Z7 や Genesys ZU のように、この組み合わせは計装、高速制御、 SDR 製品の強力なプロトタイピングプラットフォームとして機能します。これらの拡張機能を利用することで、デバイスのコンポーネントレベルの相互作用に集中するのではなく、ソリューションの分析レベルおよびシステムレベルの側面に多くの時間を費やすことができます。

Zmod DAC は、 SYZYGY キャリアによって駆動され、最大 100 MS/s のサンプルレートで、 14 ビットの分解能で 2 つの ± 5 V 信号を同時に生成することができますアナログ出力は、 SMA ケーブルを使用して回路に接続できます。SYZYGY 拡張を使用してベースボードと結合すると、 Eclypse Z7 や Genesys ZU のように、この組み合わせは計装、高速制御、 SDR 製品の強力なプロトタイピングプラットフォームとして機能します。これらの拡張機能を利用することで、デバイスのコンポーネントレベルの相互作用に集中するのではなく、ソリューションの分析レベルおよびシステムレベルの側面に多くの時間を費やすことができます。

チャネル： 2.

チャネルタイプ：シングルエンド

分解能： 14 ビット

絶対分解能（振幅≤ 1.25 V ）： 167 μ V

絶対分解能（振幅> 1.25V ）： 665μ V

出力インピーダンス: 50 Ω

サンプルレート（リアルタイム）： 100MS/s

AC 振幅（最大）： ± 5 V

アナログ帯域幅： 40 MHz @ 3 dB 、 20 MHz @ 0.5 dB 、 14 MHz @ 0.1 dB

スルーレート（ 2 V ステップ）： 180 V/ μ s

チャネル： 2.

チャネルタイプ：シングルエンド

分解能： 14 ビット

絶対分解能（振幅≤ 1.25 V ）： 167 μ V

絶対分解能（振幅> 1.25V ）： 665μ V

出力インピーダンス: 50 Ω

サンプルレート（リアルタイム）： 100MS/s

AC 振幅（最大）： ± 5 V

アナログ帯域幅： 40 MHz @ 3 dB 、 20 MHz @ 0.5 dB 、 14 MHz @ 0.1 dB

スルーレート（ 2 V ステップ）： 180 V/ μ s

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
