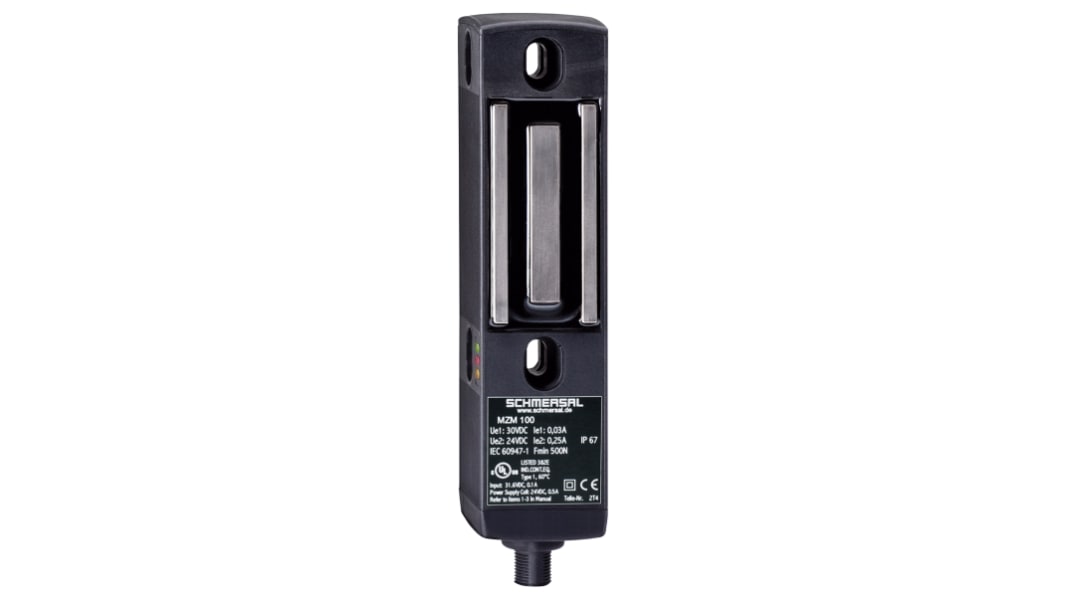

ソレノイドインターロックスイッチ Schmersal, M12, 24 V dc, IP65, IP67
- RS品番:
- 880-1895
- メーカー型番:
- MZM 100 ST2-SD2PRE-A
- メーカー/ブランド名:
- Schmersal
1 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥156,720.00
(税抜)
¥172,392.00
(税込)
個 | 単価 |
---|---|
1 + | ¥156,720.00 |
- RS品番:
- 880-1895
- メーカー型番:
- MZM 100 ST2-SD2PRE-A
- メーカー/ブランド名:
- Schmersal
データシート
その他
- COO(原産国):
- DE
詳細情報
Schmersal MZM100ソレノイドインターロックスイッチ
SchmersalのMZM100安全スイッチには、ソレノイドインターロックが搭載されており、機械的なロック機構はありません。 このスイッチは、500 Nの保持力を生み出す電磁石を使用し、「インターロックがロックされた」ことを示す信号を安全性監視モジュールに送信します。 MZM100スイッチの強制閉鎖の動作原理には、複数の利点があります。 可動部がないため、機械的な摩耗が生じなくなっています。 アクチュエータとロック機構は、がたつきがないため、高振動の機械でも不要なノイズが発生しなくなっています。 アクチュエータとインターロックの間にがたつきがないにもかかわらず、ドアのずれに対する許容度は大きくなっています。 さらに、アクチュエータとインターロックの表面が滑らかなため、簡単に清掃することができます。
Schmersalの特許取得済みのパルスエコー動作原理に従って機能する内蔵センサが、安全ガードの位置を検出して監視します。 1つの安全性監視モジュールで安全性レベルを損なわずに複数の安全スイッチギアを監視できるので、コストの削減と制御キャビネット内の省スペースを実現できます。
MZM100は、EN954-1の制御カテゴリ4又はIEC61508のSIL 3の要件を満たしており、磁気ロック原理は、特にEN60947-5-1に対応しています。
MZM100は、サイズが小さいため、従来型の40 mm形材に取り付けることができます。 このスイッチは、振動に対する感度が低いため、梱包機械や包装機械の軽量安全ガードに適しています。また、表面に埃や汚れがたまりにくいため、食品加工業に最適です。
Schmersalの特許取得済みのパルスエコー動作原理に従って機能する内蔵センサが、安全ガードの位置を検出して監視します。 1つの安全性監視モジュールで安全性レベルを損なわずに複数の安全スイッチギアを監視できるので、コストの削減と制御キャビネット内の省スペースを実現できます。
MZM100は、EN954-1の制御カテゴリ4又はIEC61508のSIL 3の要件を満たしており、磁気ロック原理は、特にEN60947-5-1に対応しています。
MZM100は、サイズが小さいため、従来型の40 mm形材に取り付けることができます。 このスイッチは、振動に対する感度が低いため、梱包機械や包装機械の軽量安全ガードに適しています。また、表面に埃や汚れがたまりにくいため、食品加工業に最適です。
自動ラッチ
革新的な独自の動作原理によるソレノイドインターロック(人身保護用)
寸法: 40 x 179 x 40 mm
電子的な接触のない、コード化されたシステム
熱可塑エンクロージャ
センサチェーンの最大長: 200 m
3個のLEDで動作状況を表示
センサ技術により、アクチュエータとインターロック間の許容オフセットは、垂直で±5 mm、水平で±3 mm
インテリジェントな診断
31個の直列配線のセンサを自己監視
IEC/EN60529準拠のIP67等級
革新的な独自の動作原理によるソレノイドインターロック(人身保護用)
寸法: 40 x 179 x 40 mm
電子的な接触のない、コード化されたシステム
熱可塑エンクロージャ
センサチェーンの最大長: 200 m
3個のLEDで動作状況を表示
センサ技術により、アクチュエータとインターロック間の許容オフセットは、垂直で±5 mm、水平で±3 mm
インテリジェントな診断
31個の直列配線のセンサを自己監視
IEC/EN60529準拠のIP67等級
備考
規格
EN ISO13849-1、IEC61508、IEC60947-5-3、EN60947-5-1
認可
BG、cULus
Schmersal ソレノイドインターロックスイッチ, Power-to-Lock, 保持力750N - MZM 100 シリーズ - MZM 100 ST2-SD2PRE-A
このSchmersalソレノイドインターロックスイッチを使用して、危険な機械が使用されている場合にガードドアをロックします。最大応答時間が150 msのため、機械へのアクセスをすばやく切断し、損傷から保護します。グラスファイバーで強化された熱可塑性樹脂の筐体は耐衝撃性と耐熱性を備えているため、過酷な産業環境での使用に適しています。 このロックは、コード化された電磁センサで操作し、改ざんを防止します。
特長
最大5 mmの垂直ミスアライメントと最大3 mmの水平ミスアライメントをサポートし、取り付けが簡単
750Nの高い保持力により、ガードドアを確実に閉じた状態に保ちます。
狭い場所での設置にコンパクトな寸法:40 (高さ) x 40 (幅) x 179 mm (奥行き)
-25℃から+55℃までの幅広い動作温度範囲内で、過酷な環境で使用できます
750Nの高い保持力により、ガードドアを確実に閉じた状態に保ちます。
狭い場所での設置にコンパクトな寸法:40 (高さ) x 40 (幅) x 179 mm (奥行き)
-25℃から+55℃までの幅広い動作温度範囲内で、過酷な環境で使用できます
用途
梱包プラント
組立ライン
マテリアルハンドリング
印刷業界
組立ライン
マテリアルハンドリング
印刷業界
このソレノイドインターロックスイッチは、診断情報を提供しますか?
はい、このスイッチには、監視が簡単な診断機能が内蔵されています。フロントプレートには、スイッチの動作状態を信号するLEDインジケータがあり、エラーを警告します。
仕様
特性 | |
---|---|
施錠 / 開錠用電力 | パワーツーロック |
電源電圧 | 24V dc |
シリーズ | MZM 100 |
アクチュエータ含む | なし |
安全接点 | 2 PNP |
コンジットエントリ | M12 |
材質 | プラスチック |
IP保護等級 | IP65、IP67 |
幅 | 179mm |
深さ | 40mm |
代表規格 | BG、CE認定、cULus認定、EN60947-5-1、EN ISO13849-1、IEC60947-5-3、IEC61508 |
長さ | 40mm |
