オムロン, ソリッドステートリレー 最大負荷電圧:264 V ac 最大負荷電流:2 A DIN Rail, G3RV-SR500-A DC24
- RS品番:
- 111-3014
- メーカー型番:
- G3RV-SR500-A DC24
- メーカー/ブランド名:
- オムロン
1個小計：*
￥4,380.00
(税抜)
￥4,818.00
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 2 は国内在庫あり（次回入荷未定）
- 161 は海外在庫あり
個 | 単価 |
|---|---|
| 1 + | ￥4,380 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 111-3014
- メーカー型番:
- G3RV-SR500-A DC24
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| 最大電圧制御 | 24 V dc | |
| 最大負荷電流 | 2 A | |
| 取り付け方法 | DINレール | |
| 最大負荷電圧 | 264 V ac | |
| 電圧制御範囲 | 最大24 V dc | |
| スイッチングタイプ | ゼロクロス | |
| 接点構成 | SPST | |
| 定格電圧範囲 | 75 → 264V ac | |
| 最小負荷電圧 | 75 V ac | |
| ターミナルタイプ | プッシュイン | |
| 極数 | 1 | |
| シリーズ | G3RV-SR | |
| 長さ | 6.2mm | |
| 高さ | 90mm | |
| 奥行き | 78mm | |
| 出力装置 | トライアック | |
| 最小負荷電流 | 0.1 A | |
| 漏れ電流 | 5 mA | |
| 寸法 | 6.2 x 78 x 90mm | |
| 最大ターンオン時間 | 1/2サイクル + 1 ms | |
| 特殊機能 | 高速開閉SSR、従来型製品より低背 | |
| 基準適合 | CE, CULus, TUV認定 | |
| 動作温度範囲 | -30 → +55°C | |
| メーカー型番 | G3RV-SR500-A DC24 | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
最大電圧制御 24 V dc | ||
最大負荷電流 2 A | ||
取り付け方法 DINレール | ||
最大負荷電圧 264 V ac | ||
電圧制御範囲 最大24 V dc | ||
スイッチングタイプ ゼロクロス | ||
接点構成 SPST | ||
定格電圧範囲 75 → 264V ac | ||
最小負荷電圧 75 V ac | ||
ターミナルタイプ プッシュイン | ||
極数 1 | ||
シリーズ G3RV-SR | ||
長さ 6.2mm | ||
高さ 90mm | ||
奥行き 78mm | ||
出力装置 トライアック | ||
最小負荷電流 0.1 A | ||
漏れ電流 5 mA | ||
寸法 6.2 x 78 x 90mm | ||
最大ターンオン時間 1/2サイクル + 1 ms | ||
特殊機能 高速開閉SSR、従来型製品より低背 | ||
基準適合 CE, CULus, TUV認定 | ||
動作温度範囲 -30 → +55°C | ||
メーカー型番 G3RV-SR500-A DC24 | ||
- COO（原産国）:
- JP

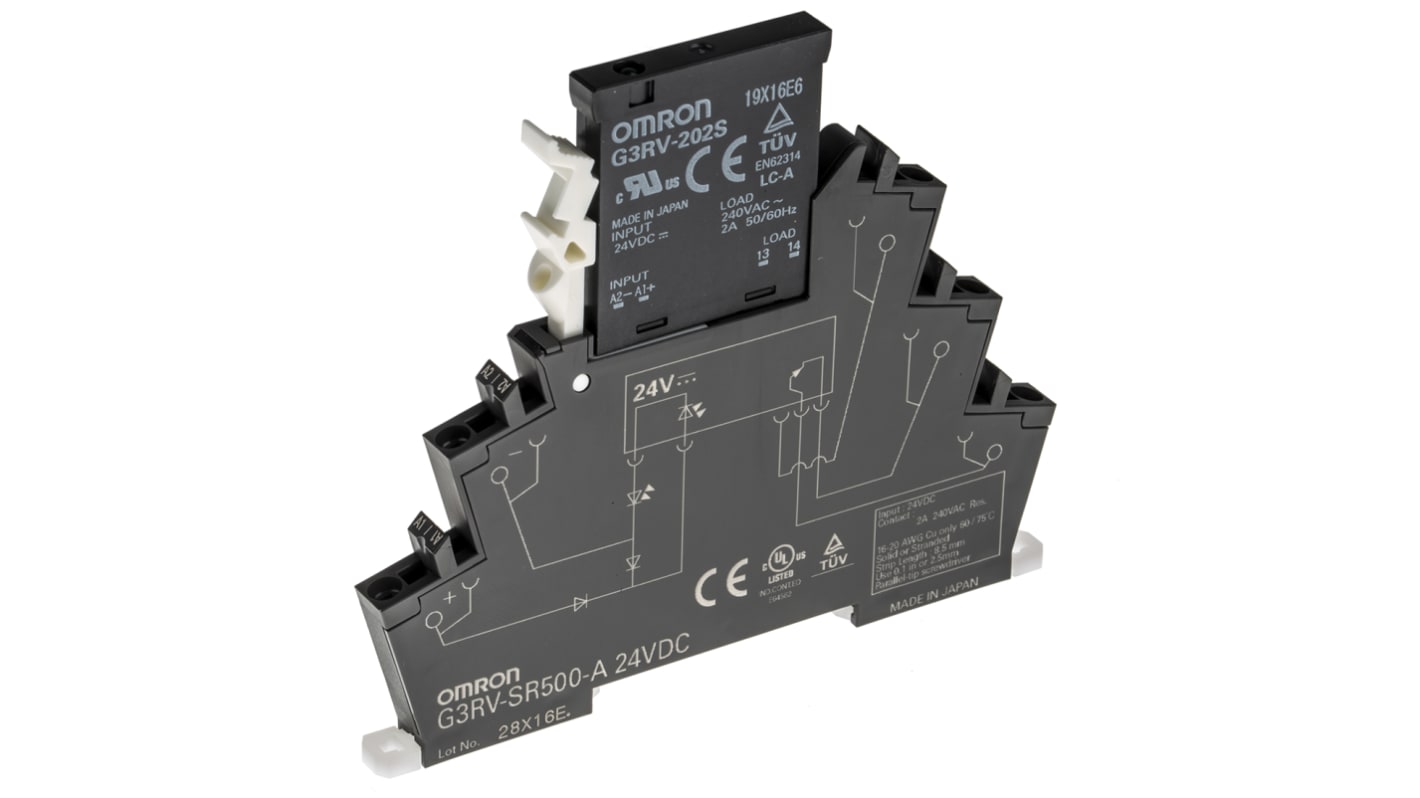

G3RV-SRスリムI/Oソリッドステートリレー
オムロンG3RV-SRスリムI/Oソリッドステートリレーは、制御パネルの設計 / 製造を新たなレベルに引き上げる、オムロンのValue Design for Panel概念に対応した製品です。 G3RV-SRリレーは、上向き又は下向きに取り付けることができるので、パネル設計の柔軟性が高まります。 この柔軟性の高い設計により、パネル内で効率よく配線することができます。 プッシュインPlus端子台を使用すると、従来のねじ止め端子に比べて配線作業が軽減されます。
高周波
高速開閉
最大スイッチング容量: 3 A (DC)、2 A (AC)
LED動作状態表示
高速開閉
最大スイッチング容量: 3 A (DC)、2 A (AC)
LED動作状態表示
G3RV-SR500-A DC24 – I/O低プロファイルSSR (ソリッドステートリレー) 6.2 mm幅
1113014を販売しなくなった場合は、RSの記事を参照してください。 2711868 オムロンの新しいリレーシリーズのアップデートバージョンです。
この I/O SSR ソリッドステートリレーは、他の標準的な SSR に比べて最大 25% の低プロファイルで、制御パネルのサイズを下げることができます。SSR - ソリッドステートリレーの高周波数及び高速開閉を備えた最適なスリム設計のリレーです。
この I/O SSR ソリッドステートリレーは、他の標準的な SSR に比べて最大 25% の低プロファイルで、制御パネルのサイズを下げることができます。SSR - ソリッドステートリレーの高周波数及び高速開閉を備えた最適なスリム設計のリレーです。
特長と利点: G3RV-SR500-A DC24 I/OスリムSSR (ソリッドステートリレー)
• プッシュインPlus端子
• リレーを簡単にロック及び解除できるリリースレバー
• 配線時間60 %削減
• AC適用可能な出力負荷
• ゼロクロス機能
• 定格入力電圧: 24 V dc
• スリムでコンパクトな設計
• 高周波
• 高速開閉
• 配線が容易
• リレーを簡単にロック及び解除できるリリースレバー
• 配線時間60 %削減
• AC適用可能な出力負荷
• ゼロクロス機能
• 定格入力電圧: 24 V dc
• スリムでコンパクトな設計
• 高周波
• 高速開閉
• 配線が容易
SSR (ソリッドステートリレー)定格入力 @ 周囲温度25 °C
• 定格電流DC: 12 mA
• 動作電圧: 最大21.6 V
• 復帰電圧: 最小1 V dc
• 入力電圧: 定格電圧の±10 %
• 動作電圧: 最大21.6 V
• 復帰電圧: 最小1 V dc
• 入力電圧: 定格電圧の±10 %
SSR (ソリッドステートリレー)出力
• 定格負荷電圧: 100 → 240 V ac、50 / 60 Hz
• 負荷電圧範囲: 75 → 264 V ac、50 / 60 Hz
• 負荷電流: 0.1 → 2 A @ 周囲温度25 °C
• 突入電流抵抗: 30 A、60 Hz、1サイクル
• 適用可能負荷容量: 400 W、出力電圧200 V ac
• 負荷電圧範囲: 75 → 264 V ac、50 / 60 Hz
• 負荷電流: 0.1 → 2 A @ 周囲温度25 °C
• 突入電流抵抗: 30 A、60 Hz、1サイクル
• 適用可能負荷容量: 400 W、出力電圧200 V ac
G3RV-SR500-A DC24 SSR (ソリッドステートリレー)のその他の特長
• 最大動作時間: 負荷電源の1/2サイクル + 1 ms
• リリース時間: 最大60 ms
• 出力オン時ドロップ電圧: 最大1.6 V (RMS)
• 漏洩電流: 最大5 mA @ 200 V ac、50 / 60 Hz
• 耐振動(誤動作): 10 → 55 → 10 Hz (2倍振幅)
• 耐衝撃性: 300 m/s²
• 周囲動作温度: -30 → +55 °C
• リレー重量 38 g
• IP20
• 負荷カテゴリ: LC-A
• 定格絶縁電圧: 240 V
• リリース時間: 最大60 ms
• 出力オン時ドロップ電圧: 最大1.6 V (RMS)
• 漏洩電流: 最大5 mA @ 200 V ac、50 / 60 Hz
• 耐振動(誤動作): 10 → 55 → 10 Hz (2倍振幅)
• 耐衝撃性: 300 m/s²
• 周囲動作温度: -30 → +55 °C
• リレー重量 38 g
• IP20
• 負荷カテゴリ: LC-A
• 定格絶縁電圧: 240 V
適切なSSR - ソリッドステートDINレール
SSR (ソリッドステートリレー)に適したエンドプレート
• 部品番号PFP-M、品番8278419
SSR (ソリッドステートリレー)に適したスペーサープレート
• 部品番号PFP-S、品番8278412
SSR (ソリッドステートリレー)では、ゼロクロス機能とはどういう意味ですか?
• ゼロクロス機能では、AC負荷電源が0 Vに近づくとリレーがオンになり、急激な負荷電流増加によって発生するノイズが抑制されます。ゼロクロス機能は、電力線のノイズ、及びオープンスペースに放出されるノイズの2種類のノイズに対して有効です。
備考
この製品は製造中止予定です。詳細は添付の販売中止のお知らせをご参照ください。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
規格
UL508、E64562、CE、TUV
ゼロ電圧リレー
備考
温度によって定格電流に影響がでることがあります。性能低下の可能性については、データシートを参照してください。
