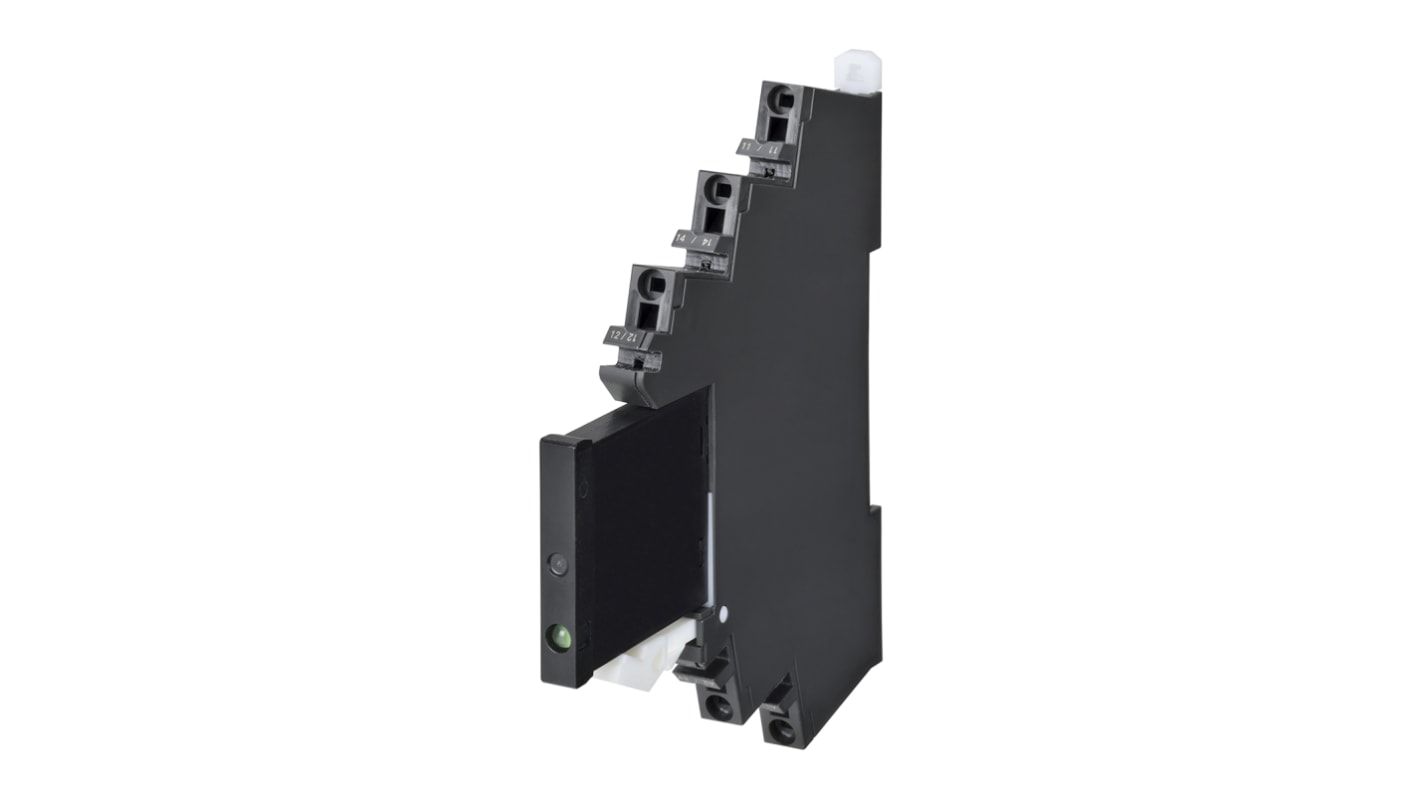

オムロン, ソリッドステートリレー最大負荷電圧:264 V ac 最大負荷電流:2 A DIN Rail, G3RV-SR500-A AC230

RS品番:: 111-3016
メーカー型番:: G3RV-SR500-A AC230
メーカー/ブランド名:: Omron

オムロン, ソリッドステートリレー最大負荷電圧:264 V ac 最大負荷電流:2 A DIN Rail, G3RV-SR500-A AC230

半導体インタフェースリレーの一覧へ

取扱終了

RS品番:: 111-3016
メーカー型番:: G3RV-SR500-A AC230
メーカー/ブランド名:: Omron

G3RV-SRスリムI/Oソリッドステートリレー

オムロンG3RV-SRスリムI/Oソリッドステートリレーは、制御パネルの設計 / 製造を新たなレベルに引き上げる、オムロンのValue Design for Panel概念に対応した製品です。 G3RV-SRリレーは、上向き又は下向きに取り付けることができるので、パネル設計の柔軟性が高まります。この柔軟性の高い設計により、パネル内で効率よく配線することができます。プッシュインPlus端子台を使用すると、従来のねじ止め端子に比べて配線作業が軽減されます。

高周波
高速開閉
最大スイッチング容量: 3 A (DC)、2 A (AC)
LED動作状態表示

G3RV-SR500-A AC230 – I/O低プロファイルSSR (ソリッドステートリレー) 6.2 mm幅

このI/O SSR (ソリッドステートリレー)は、他の標準SSRの最大25 %の低プロファイルのため、制御盤のさらなる小型化が可能です。SSR (ソリッドステートリレー)の高周波及び高速開閉機能を備えた最適なスリムデザインリレーです。

特長と利点: G3RV-SR500-A AC230 I/OスリムSSR (ソリッドステートリレー)

• プッシュインPlus端子
• リレーを簡単にロック及び解除できるリリースレバー
• 配線時間60 %削減
• AC適用可能な出力負荷
• ゼロクロス機能
• 定格入力電圧: 230 V ac
• スリムでコンパクトな設計
• 高周波
• 高速開閉
• 配線が容易

SSR (ソリッドステートリレー)定格入力 @ 周囲温度25 °C

• 定格電流AC: 7.5 mA 50 Hz、8.8 mA 60 Hz
• 動作電圧: 最大207 V
• 復帰電圧: 最小1 V dc
• 入力電圧: 定格電圧の±10 %

SSR (ソリッドステートリレー)出力

• 定格負荷電圧: 100 → 240 V ac、50 / 60 Hz
• 負荷電圧範囲: 75 → 264 V ac、50 / 60 Hz
• 負荷電流: 0.1 → 2 A @ 周囲温度25 °C
• 突入電流抵抗: 30 A、60 Hz、1サイクル
• 適用可能負荷容量: 400 W、出力電圧200 V ac

G3RV-SR500-A AC230 SSR (ソリッドステートリレー)のその他の特長

• 最大動作時間: 負荷電源の1/2サイクル + 1 ms
• リリース時間: 最大60 ms
• 出力オン時ドロップ電圧: 最大1.6 V (RMS)
• 漏洩電流: 最大5 mA @ 200 V ac、50 / 60 Hz
• 耐振動(誤動作): 10 → 55 → 10 Hz (2倍振幅)
• 耐衝撃性: 300 m/s²
• 周囲動作温度: -30 → +55 °C
• リレー重量 38 g
• IP20
• 負荷カテゴリ: LC-A
• 定格絶縁電圧: 240 V

適切なSSR - ソリッドステートDINレール

• 部品番号PFPP-100N - 1 m DINリレー、品番8278403
• 部品番号PFPP-50N - 0.5 m DINリレー、品番8278400

SSR (ソリッドステートリレー)に適したエンドプレート

• 部品番号PFP-M、品番8278419

SSR (ソリッドステートリレー)に適したスペーサープレート

• 部品番号PFP-S、品番8278412

SSR (ソリッドステートリレー)では、ゼロクロス機能とはどういう意味ですか?

• ゼロクロス機能では、AC負荷電源が0 Vに近づくとリレーがオンになり、急激な負荷電流増加によって発生するノイズが抑制されます。ゼロクロス機能は、電力線のノイズ、及びオープンスペースに放出されるノイズの2種類のノイズに対して有効です。

備考

この製品は製造中止予定です。詳細は添付の販売中止のお知らせをご参照ください。

注意

・本製品は材料や部材入手難のため納期が不安定になっています。

規格

UL508、E64562、CE、TUV

ゼロ電圧リレー

備考

温度によって定格電流に影響がでることがあります。性能低下の可能性については、データシートを参照してください。

特性
最大電圧制御	230 V ac
最大負荷電流	2 A
取り付け方法	DINレール
最大負荷電圧	264 V ac
電圧制御範囲	最大230 V ac
スイッチングタイプ	ゼロクロス
接点構成	SPST
定格電圧範囲	75 → 264V ac
最小負荷電圧	75 V ac
ターミナルタイプ	プッシュイン
極数	1
長さ	6.2mm
高さ	90mm
出力装置	トライアック
最小負荷電流	0.1 A
奥行き	78mm
シリーズ	G3RV-SR
特殊機能	高速開閉SSR、従来型製品より低背
基準適合	CE, CULus, TUV認定
漏れ電流	5 mA
寸法	6.2 x 78 x 90mm
最大ターンオン時間	1/2サイクル + 1 ms
動作温度範囲	-30 → +55°C
メーカー型番	G3RV-SR500-A AC230
