オムロン, ソリッドステートリレー 最大負荷電圧:264 V ac 最大負荷電流:2 A DIN Rail, G3RV-SR500-AL AC/DC24
- RS品番:
- 111-3021
- メーカー型番:
- G3RV-SR500-AL AC/DC24
- メーカー/ブランド名:
- Omron
取扱終了
在庫限りでお取扱いは終了致します。
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
購入単位は 個
￥5,000
(税抜)
￥5,500
(税込)
- RS品番:
- 111-3021
- メーカー型番:
- G3RV-SR500-AL AC/DC24
- メーカー/ブランド名:
- Omron
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Omron | |
| 最大電圧制御 | 24 V ac/dc | |
| 最大負荷電流 | 2 A | |
| 取り付け方法 | DINレール | |
| 最大負荷電圧 | 264 V ac | |
| 電圧制御範囲 | 最大24 V ac/dc | |
| スイッチングタイプ | AC/DC | |
| 接点構成 | SPST | |
| 定格電圧範囲 | 75 → 264V ac | |
| 最小負荷電圧 | 75 V ac | |
| ターミナルタイプ | プッシュイン | |
| 極数 | 1 | |
| シリーズ | G3RV-SR | |
| 高さ | 90mm | |
| 最小負荷電流 | 0.1 A | |
| 出力装置 | トライアック | |
| 奥行き | 78mm | |
| 長さ | 6.2mm | |
| 寸法 | 6.2 x 78 x 90mm | |
| 基準適合 | CE, CULus, TUV認定 | |
| 特殊機能 | 高速開閉SSR、従来型製品より低背 | |
| 最大ターンオン時間 | 3 ms | |
| 漏れ電流 | 5 mA | |
| 動作温度範囲 | -30 → +55°C | |
| メーカー型番 | G3RV-SR500-AL AC/DC24 | |
| すべて選択 | ||
|---|---|---|
ブランド Omron | ||
最大電圧制御 24 V ac/dc | ||
最大負荷電流 2 A | ||
取り付け方法 DINレール | ||
最大負荷電圧 264 V ac | ||
電圧制御範囲 最大24 V ac/dc | ||
スイッチングタイプ AC/DC | ||
接点構成 SPST | ||
定格電圧範囲 75 → 264V ac | ||
最小負荷電圧 75 V ac | ||
ターミナルタイプ プッシュイン | ||
極数 1 | ||
シリーズ G3RV-SR | ||
高さ 90mm | ||
最小負荷電流 0.1 A | ||
出力装置 トライアック | ||
奥行き 78mm | ||
長さ 6.2mm | ||
寸法 6.2 x 78 x 90mm | ||
基準適合 CE, CULus, TUV認定 | ||
特殊機能 高速開閉SSR、従来型製品より低背 | ||
最大ターンオン時間 3 ms | ||
漏れ電流 5 mA | ||
動作温度範囲 -30 → +55°C | ||
メーカー型番 G3RV-SR500-AL AC/DC24 | ||
- COO（原産国）:
- JP

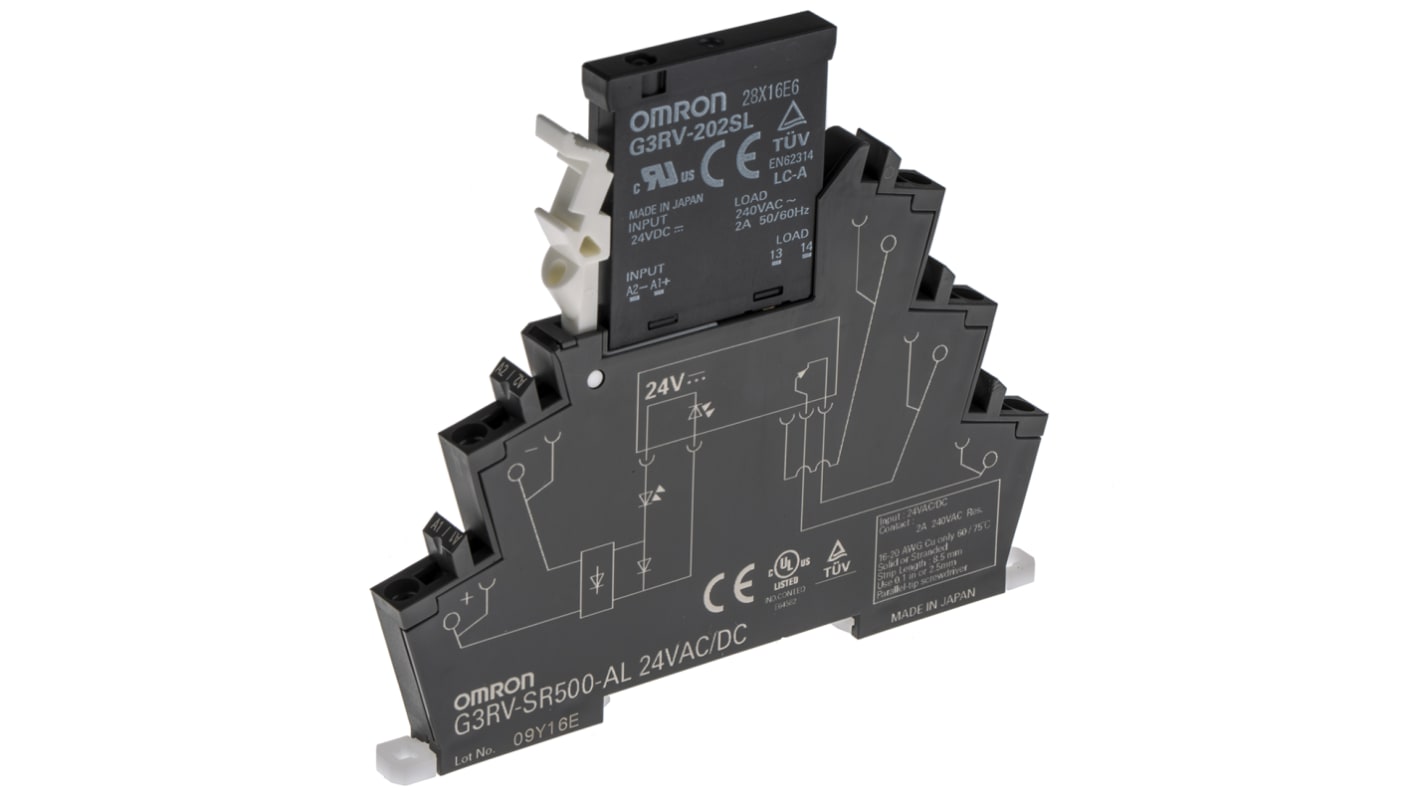

G3RV-SRスリムI/Oソリッドステートリレー
オムロンG3RV-SRスリムI/Oソリッドステートリレーは、制御パネルの設計 / 製造を新たなレベルに引き上げる、オムロンのValue Design for Panel概念に対応した製品です。 G3RV-SRリレーは、上向き又は下向きに取り付けることができるので、パネル設計の柔軟性が高まります。 この柔軟性の高い設計により、パネル内で効率よく配線することができます。 プッシュインPlus端子台を使用すると、従来のねじ止め端子に比べて配線作業が軽減されます。
高周波
高速開閉
最大スイッチング容量: 3 A (DC)、2 A (AC)
LED動作状態表示
高速開閉
最大スイッチング容量: 3 A (DC)、2 A (AC)
LED動作状態表示
G3RV-SR500-AL AC/DC24– I/O低プロファイルSSR - ソリッドステートリレー6.2 mm幅
1113021を販売しなくなった場合は、RSの記事を参照してください。 2711873 オムロンの新しいリレーシリーズのアップデートバージョンです。
この I/O SSR ソリッドステートリレーは、他の標準的な SSR に比べて最大 25% の低プロファイルで、制御パネルのサイズを下げることができます。SSR - ソリッドステートリレーの高周波数及び高速開閉を備えた最適なスリム設計のリレーです。
この I/O SSR ソリッドステートリレーは、他の標準的な SSR に比べて最大 25% の低プロファイルで、制御パネルのサイズを下げることができます。SSR - ソリッドステートリレーの高周波数及び高速開閉を備えた最適なスリム設計のリレーです。
特長と利点: G3RV-SR500-AL AC/DC24 I/OスリムSSR -ソリッドステートリレー
• プッシュインPlus端子
• リレーを簡単にロック及び解除できるリリースレバー
• 配線時間60 %削減
• AC適用可能な出力負荷
• 定格入力電圧: 24 V ac/dc
• スリムでコンパクトな設計
• 高周波
• 高速開閉
• 配線が容易
• リレーを簡単にロック及び解除できるリリースレバー
• 配線時間60 %削減
• AC適用可能な出力負荷
• 定格入力電圧: 24 V ac/dc
• スリムでコンパクトな設計
• 高周波
• 高速開閉
• 配線が容易
SSR - ソリッドステートリレー定格入力 @ 周囲温度25 °C
• 定格電流AC: 11.4 mA 50 Hz、11.5 mA 60 Hz
• 定格電流DC: 11 mA
• 動作電圧: 最大21.6 V
• 復帰電圧: 最小1 V dc
• 入力電圧: 定格電圧の±10 %
• 定格電流DC: 11 mA
• 動作電圧: 最大21.6 V
• 復帰電圧: 最小1 V dc
• 入力電圧: 定格電圧の±10 %
SSR (ソリッドステートリレー)出力
• 定格負荷電圧: 100 → 240 V ac、50 / 60 Hz
• 負荷電圧範囲: 75 → 264 V ac、50 / 60 Hz
• 負荷電流: 0.1 → 2 A @ 周囲温度25 °C
• 突入電流抵抗: 30 A、60 Hz、1サイクル
• 適用可能負荷容量: 400 W、出力電圧200 V ac
• 負荷電圧範囲: 75 → 264 V ac、50 / 60 Hz
• 負荷電流: 0.1 → 2 A @ 周囲温度25 °C
• 突入電流抵抗: 30 A、60 Hz、1サイクル
• 適用可能負荷容量: 400 W、出力電圧200 V ac
G3RV-SR500-AL AC/DC24 SSR - ソリッドステートリレーのその他の特長
• 最大3 ms
• リリース時間: 最大60 ms
• 出力オン時ドロップ電圧: 最大1.6 V (RMS)
• 漏洩電流: 最大5 mA @ 200 V ac、50 / 60 Hz。
• 耐振動(誤動作): 10 → 55 → 10 Hz (2倍振幅)
• 耐衝撃性: 300 m/s²
• 周囲動作温度: -30 → +55 °C
• リレー重量: 38 g
• IP20
• 負荷カテゴリ: LC-A
• 定格絶縁電圧: 240 V
• リリース時間: 最大60 ms
• 出力オン時ドロップ電圧: 最大1.6 V (RMS)
• 漏洩電流: 最大5 mA @ 200 V ac、50 / 60 Hz。
• 耐振動(誤動作): 10 → 55 → 10 Hz (2倍振幅)
• 耐衝撃性: 300 m/s²
• 周囲動作温度: -30 → +55 °C
• リレー重量: 38 g
• IP20
• 負荷カテゴリ: LC-A
• 定格絶縁電圧: 240 V
適切なSSR - ソリッドステートDINレール
SSR - ソリッドステートリレーに適したエンドプレート
• 部品番号PFP-M、品番8278419
SSR - ソリッドステートリレーに適したスペーサープレート
• 部品番号PFP-S、品番8278412
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
備考
この製品は製造中止予定です。詳細は添付の販売中止のお知らせをご参照ください。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
規格
UL508、E64562、CE、TUV
ゼロ電圧リレー
備考
温度によって定格電流に影響がでることがあります。性能低下の可能性については、データシートを参照してください。
