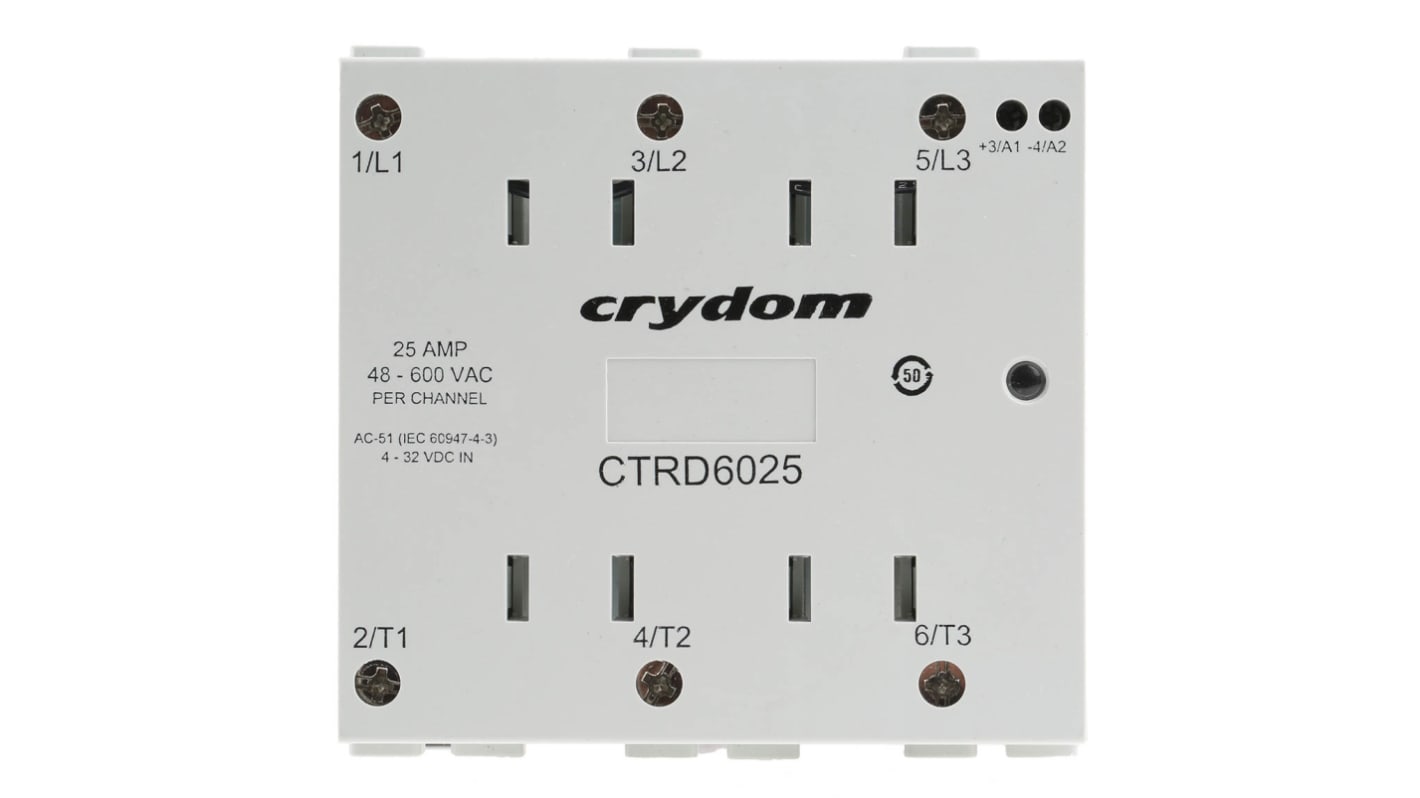

Sensata Crydom ソリッドステートリレー, 25 A rms, 600 V rms, DINレール
- RS品番:
- 720-4066
- メーカー型番:
- CTRD6025
- メーカー/ブランド名:
- Sensata / Crydom
取扱終了
在庫限りでお取扱いは終了致します。
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
購入単位は 個
￥37,300
(税抜)
￥41,030
(税込)
- RS品番:
- 720-4066
- メーカー型番:
- CTRD6025
- メーカー/ブランド名:
- Sensata / Crydom
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Sensata / Crydom | |
| 最大負荷電流 | 25 A rms | |
| 取り付け方法 | DINレール | |
| 最大負荷電圧 | 600 V rms | |
| 最小負荷電圧 | 48 V rms | |
| 最小電圧制御 | 4 V dc | |
| 最大電圧制御 | 32 V dc | |
| スイッチングタイプ | Zero Cross | |
| 電圧制御範囲 | 4 → 32 V dc | |
| 最小負荷電流 | 0.1 A rms | |
| ターミナルタイプ | ねじ | |
| 出力装置 | SCR | |
| リレータイプ | ソリッドステートリレー | |
| シリーズ | CTR | |
| 定格電圧範囲 | 48 → 600Vrms | |
| 最大ターンオン時間 | 1/2サイクル | |
| 寸法 | 90 x 123.4 x 91.2mm | |
| 奥行き | 123.4mm | |
| 動作温度 Max | +80°C | |
| 動作温度 Min | -20°C | |
| 静電容量 | 8pF | |
| 基準適合 | CE, RoHS対応 | |
| 特殊機能 | LEDステータスインジケータ、重工業負荷向けのSCR出力 | |
| 長さ | 90mm | |
| 漏れ電流 | 0.25mA rms | |
| 動作温度範囲 | -20 → +80°C | |
| 高さ | 91.2mm | |
| すべて選択 | ||
|---|---|---|
ブランド Sensata / Crydom | ||
最大負荷電流 25 A rms | ||
取り付け方法 DINレール | ||
最大負荷電圧 600 V rms | ||
最小負荷電圧 48 V rms | ||
最小電圧制御 4 V dc | ||
最大電圧制御 32 V dc | ||
スイッチングタイプ Zero Cross | ||
電圧制御範囲 4 → 32 V dc | ||
最小負荷電流 0.1 A rms | ||
ターミナルタイプ ねじ | ||
出力装置 SCR | ||
リレータイプ ソリッドステートリレー | ||
シリーズ CTR | ||
定格電圧範囲 48 → 600Vrms | ||
最大ターンオン時間 1/2サイクル | ||
寸法 90 x 123.4 x 91.2mm | ||
奥行き 123.4mm | ||
動作温度 Max +80°C | ||
動作温度 Min -20°C | ||
静電容量 8pF | ||
基準適合 CE, RoHS対応 | ||
特殊機能 LEDステータスインジケータ、重工業負荷向けのSCR出力 | ||
長さ 90mm | ||
漏れ電流 0.25mA rms | ||
動作温度範囲 -20 → +80°C | ||
高さ 91.2mm | ||
- COO（原産国）:
- MX
Sensata | Crydomソリッドステートリレー、1.2 kV過渡過電圧、4 kV誘電強度 - CTRシリーズ - CTRD6025
産業システムの電気負荷のエラーなし制御を目指していますか? このSensata | Crydomソリッドステートリレーを使用してください。内蔵センサによって収集された信号を使用して機器をオン / オフにし、手動操作の必要性がなくなります。移動部品がないため、このユニットは機械的摩耗に対する耐性があり、メンテナンスを心配するリストからチェックすることができます。取り付けは、DINレールにクリップするだけで、公園内を散歩することができます。定格電流25 Aのおかげで、このSSRは高電流用途に最適です。オートメーション機械、エレベータ、照明ネットワークで使用されます。
特長と利点
• 4 kVの介電強度により、損傷なしに高電圧に対応する信頼性の高い絶縁体
• 8 pFの低I/O静電容量で高完全性の信号伝送を実現
• 緑色のLEDステータスインジケータにより、監視が簡単
• 600 gの軽量なため、機器に負担を最小限に抑えることができます。
• 8 pFの低I/O静電容量で高完全性の信号伝送を実現
• 緑色のLEDステータスインジケータにより、監視が簡単
• 600 gの軽量なため、機器に負担を最小限に抑えることができます。
このSSRにワイヤを接続する方法
このユニットは、ボックスクランプタイプの端子を備えており、特殊な工具を必要とせずに耐振動性の高い接続を実現します。汎用性のため、端子は16 → 8 AWGの束線サイズ、16 → 10 AWGのソリッドワイヤサイズに対応します。
ゼロ電圧リレー
備考
温度によって定格電流に影響がでることがあります。性能低下の可能性については、データシートを参照してください。
