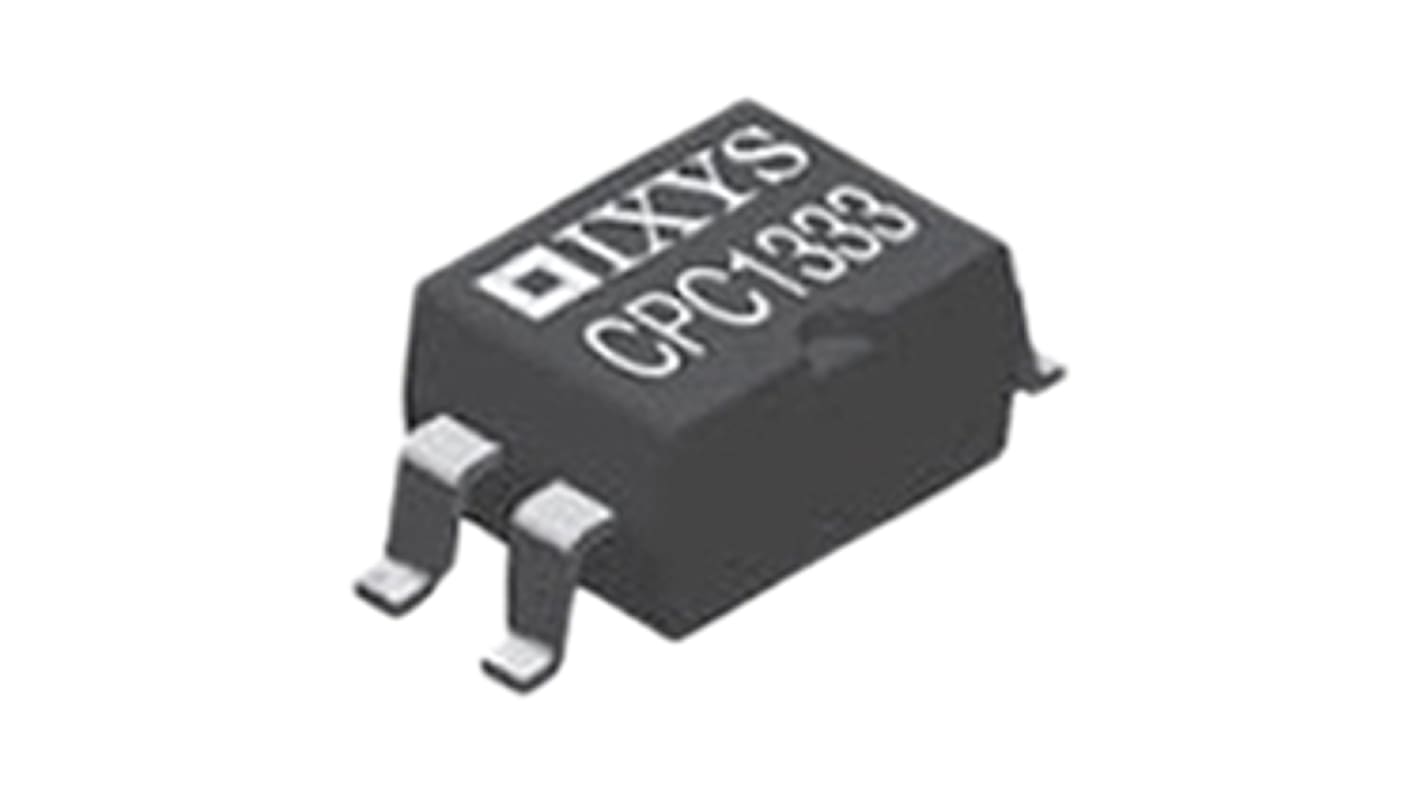

IXYS ソリッドステートリレー最大負荷電流:130 mA 表面実装, CPC1333GR

RS品番:: 906-1054
メーカー型番:: CPC1333GR
メーカー/ブランド名:: IXYS

IXYS ソリッドステートリレー最大負荷電流:130 mA 表面実装, CPC1333GR

一時的な在庫切れ - 2025/03/04に入荷し、その後4営業日でお届け予定

追加されました

単価：購入単位は5個

￥317.00

￥348.70

個	単価	購入単位毎合計*
5 - 120	￥317.00	￥1,585.00
125 - 1245	￥296.80	￥1,484.00
1250 - 2495	￥276.60	￥1,383.00
2500 - 4995	￥256.20	￥1,281.00
5000 +	￥236.20	￥1,181.00
* 購入単位ごとの価格

RS品番:: 906-1054
メーカー型番:: CPC1333GR
メーカー/ブランド名:: IXYS

データシート

CPC1333GR Datasheet

その他

COO（原産国）:: PH

詳細情報

GaAlAS赤外線LED 4ピンOptoMOSリレー、CPC

この単極ミニチュアソリッドステートリレーは、常時開(1フォームA)又は常時閉(1フォームB)コンタクトを備えています。このリレーは、定格5000 Vrmsの強化された入力 / 出力絶縁バリアを備えています。
このユニットは、さまざまな電圧遮断機能が用意されているため、幅広い用途に適しています。

有名なOptoMosアーキテクチャが採用されている出力は、効率的なMOSFETスイッチによって制御されます。効率のよいGaAlAS赤外線LED入力で光学結合出力が制御されます。

考えられる用途:
計装
マルチプレクサ
データ収集
電子スイッチング
I/Oサブシステム
メータ(ワット時、水量、ガス)
医療機器: 患者 / 機器の絶縁
セキュリティシステム
航空宇宙
産業用制御

特長
GaAlAS LEDには、さまざまな波長のタイプを用意
5000 Vrms入力 / 出力絶縁
低駆動電力要件
小型4ピンSOPパッケージ
高い信頼性
アークフリー(スナバ回路なし)
EMI / RFI発生なし
ウェーブはんだ付け可能、機械挿入可能

規格

UL認定コンポーネント: 認定番号E76270
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: 認定書B 10 05 49410 006

Ixysソリッドステートリレー、基板実装

仕様

特性
最大負荷電流	130 mA
取り付けタイプ	表面実装
スイッチングタイプ	DC
極数	1
ターミナルタイプ	基板ピン
接点構成	SP-NC
出力装置	MOSFET
リレータイプ	OptoMOS
パッケージスタイル	小型 - 4ピン
最大ターンオン時間	2ms
寸法	6.35 x 4.572 x 3.3mm
奥行き	4.6mm
静電容量	6pF
動作温度 Min	-40°C
動作温度 Max	+85°C
基準適合	CSA, IEC60950-1:2006, TUV B 09 07 49410 004, ULファイルE76270
漏れ電流	1 μA
特殊機能	アークフリー(スナバ回路なし)、低駆動電力要件、機械挿入可能、EMI / RFI発生なし、ウェーブはんだ付け可能
高さ	3.3mm
動作温度範囲	-40 → +85°C
長さ	6.4mm
