1 袋(1袋120個入り) 小計：*
￥1,991
(税抜)
￥2,190
(税込)
在庫情報に現在アクセスできません - 後ほどご確認ください
袋 | 購入単位毎合計 | 単価* |
|---|---|---|
| 1 + | ￥1,991 | ￥16.592 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 374-014
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| 適用ピン・コンタクト | スロットスプリングピン | |
| プロダクトタイプ | スプリングピン | |
| 直径 | 2.5mm | |
| 材質 | スチール | |
| 仕上げ | めっき | |
| 規格 / 承認 | DIN 1481, ISO 8752 | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
適用ピン・コンタクト スロットスプリングピン | ||
プロダクトタイプ スプリングピン | ||
直径 2.5mm | ||
材質 スチール | ||
仕上げ めっき | ||
規格 / 承認 DIN 1481, ISO 8752 | ||
- COO（原産国）:
- GB

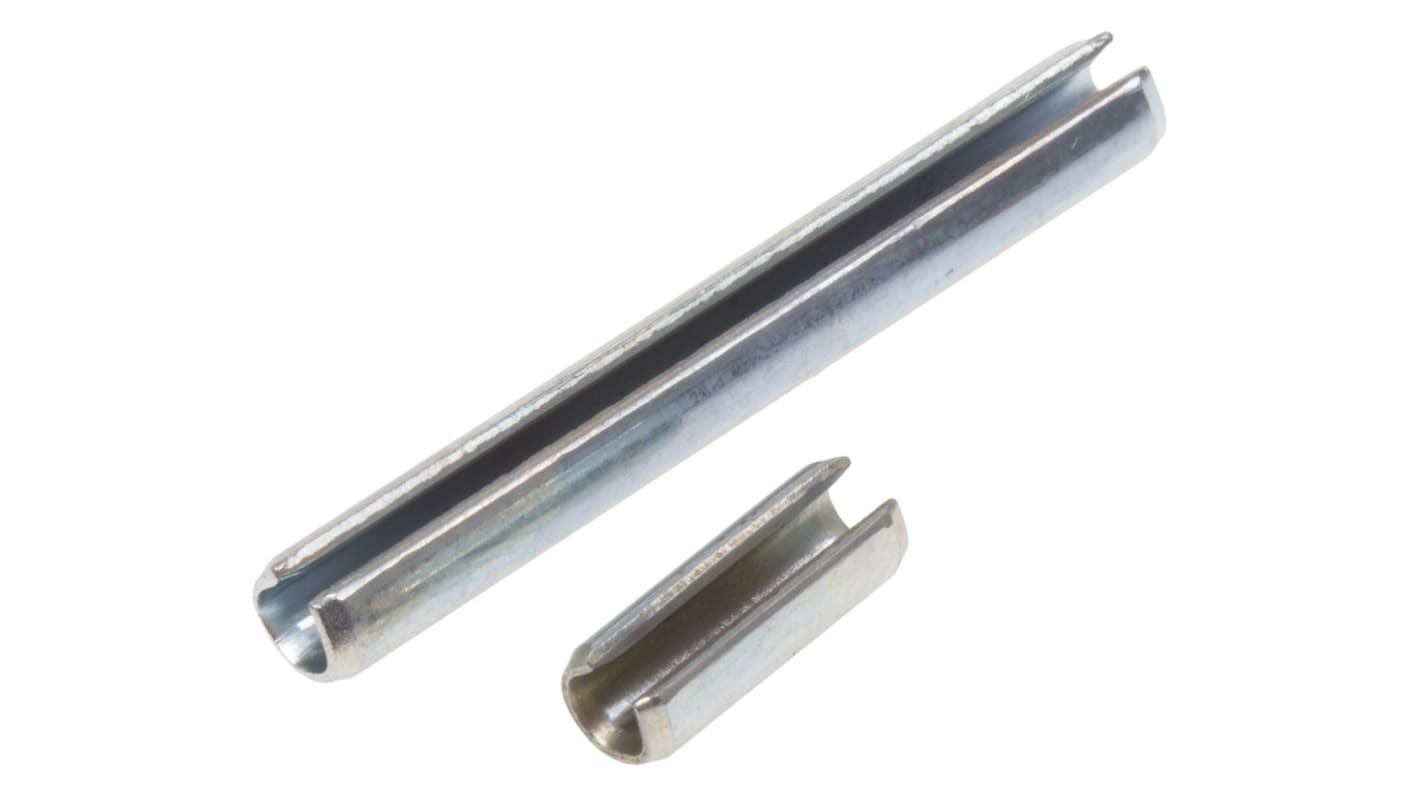

スチールテンションピン
スロット付きスプリングテンションピンは、スプリング鋼の単一コイルで構成されており、開口部のスロットにより、適切なサイズの穴に押し込まれると直径が縮小します。テンションピンは、さまざまな機械部品をしっかりと固定し、部品間のファスナーとして機能します。
特長と利点。
• 耐食性亜鉛メッキ炭素鋼。
• 位置決めダウエルまたは保持ピンとしての使用に適しています。
• 通常の生産公差で穴を開けた場合の確実なロック動作。
• 4つの異なる長さのパックで提供されます。
• 各パックにはそれぞれの長さが同じ量含まれています。
• DIN規格1481（ISO 8752 + 長さ公差のみ）。
• プレーンドリル穴用に設計されています。
テンションピンを用意しています。
• 在庫番号374008、直径2mm、パック30個入り（8mm、12mm、18mm、20mm各30個）。• 在庫番号374014、直径2.5mm、パック30個入り（8mm、12mm、18mm、20mm各30個）。• 在庫番号374020、直径3mm、パック30 x 10mm、30 x 16mm、30 x 24mm、30 x 30mm。• 在庫番号374036、直径3.5mm、25個入り（10mm x 25個、16mm x 25個、24mm x 25個、30mm x 25個）。• 在庫番号374042、直径4mm、20 x 12mm、20 x 24mm、20 x 35mm、20 x 40mmのパック。• 在庫番号374058、直径5mm、15 x 12mm、15 x 24mm、15 x 35mm、15 x 40mmのパック。
追加の強度のために。
スロット付きテンションピンの強度を高めるには、単に内側に小径のピンを挿入するだけで済みます。まず大きなピンをしっかりと挿入し、その後小さな直径のピンを大きな直径のピンに挿入します。常に、小径ピンのスロットが大径ピンと一直線になっていないことを確認してください。
スプリングピンとは？
スプリングピンは、ロールピンまたはテンションピンとも呼ばれます。ピンは、機械のさまざまな部品をしっかりと固定し、部品間の自己保持ファスナーとして機能します。ピンの直径は挿入される穴の直径よりも大きいです。
