取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 193-3962
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| 出力電圧 | 9V dc | |
| 出力電流 | 500mA | |
| 入力電圧 | 12 → 36V dc | |
| 実装タイプ | 表面実装 | |
| 出力数 | 1 | |
| パッケージ | SMD | |
| 効率 | 93/90% | |
| リップルノイズ | 50mV Pk-Pk | |
| 最低温度 | -40°C | |
| 最高温度 | +85°C | |
| ラインレギュレーション | ±0.4% | |
| 重量 | 1.5 (Typ.)g | |
| 奥行き | 8.25mm | |
| 代表規格 | EN 62368-1 | |
| 長さ | 15.24mm | |
| 最大入力電流 | 1.5mA | |
| スイッチング周波数範囲 | 700 (Typ.)kHz | |
| MTBF平均故障間隔 | 2000 (Minimum)kh | |
| 電力信号変換タイプ | DC-DC | |
| 許容回路構成 | パラレル | |
| 幅 | 11.4mm | |
| ロードレギュレーション | ±0.3 (Typ.)% | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
出力電圧 9V dc | ||
出力電流 500mA | ||
入力電圧 12 → 36V dc | ||
実装タイプ 表面実装 | ||
出力数 1 | ||
パッケージ SMD | ||
効率 93/90% | ||
リップルノイズ 50mV Pk-Pk | ||
最低温度 -40°C | ||
最高温度 +85°C | ||
ラインレギュレーション ±0.4% | ||
重量 1.5 (Typ.)g | ||
奥行き 8.25mm | ||
代表規格 EN 62368-1 | ||
長さ 15.24mm | ||
最大入力電流 1.5mA | ||
スイッチング周波数範囲 700 (Typ.)kHz | ||
MTBF平均故障間隔 2000 (Minimum)kh | ||
電力信号変換タイプ DC-DC | ||
許容回路構成 パラレル | ||
幅 11.4mm | ||
ロードレギュレーション ±0.3 (Typ.)% | ||
- COO（原産国）:
- CN

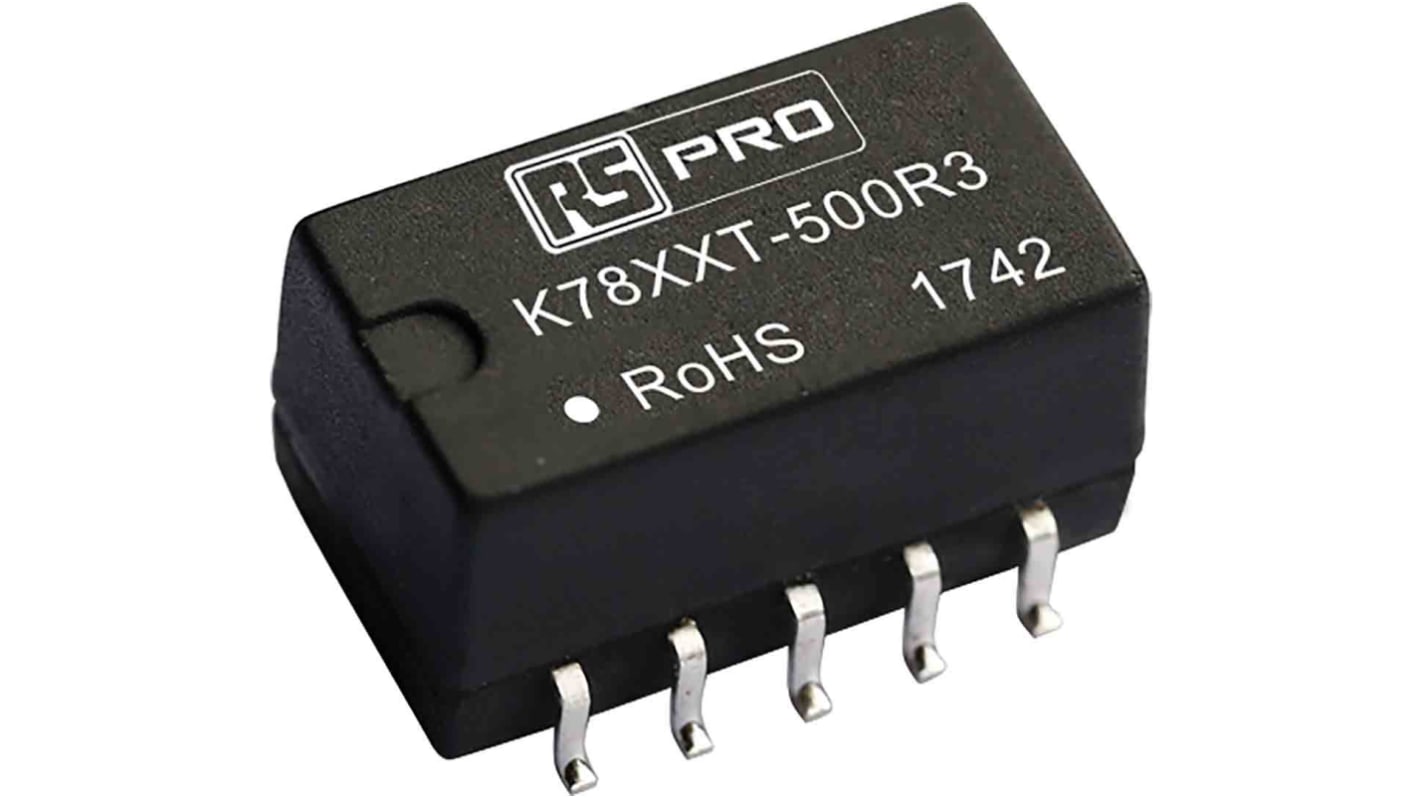

RS Pro DC-DC スイッチングレギュレータ、 K78 シリーズ
RS Pro K78 シリーズスイッチングレギュレータは、幅広い入力電圧の非絶縁型及び調整型シングル出力コンバータです。これらの高品質スイッチングレギュレータは、コンパクトな表面実装デバイスソリューションです。負荷変換を実行できるという利点もあり、柔軟性が向上しています。この RS Pro 調整型コンバータは、低損失及び短絡保護機能を備え、非常に効率的かつ経済的です。計装、 IoT 、及びさまざまなバッテリ駆動用途にも最適です。
特長と利点:
- RS Pro レギュレータは、最大 95 % の高効率を発揮します
- 無負荷時の入力電流は 0.2 mA と低くなっています
- 動作温度範囲(周囲): -40 → +85 °C
- 出力短絡保護
- 小型 SMD （表面実装デバイス）パッケージ
- 3年間保証
用途:
スイッチングレギュレータは、電気スイッチ及びコントローラを使用して、入力電圧源から簡単にエネルギーを取り込み、出力にプッシュできる回路です。このスイッチおよびコントローラには、エネルギーが出力に移動されるレートを「調整」する Ability があります。スイッチングレギュレータの主な利点は、リニアレギュレータよりも効率が高いことです。これにより、さまざまな電源管理用途で、より経済的かつ良好に高入力電圧を駆動できるようになります。スイッチングレギュレータの主な用途：
- 携帯電話
- ゲームコンソール
- コンピュータとラップトップ
- デジタルカメラ
- 電源
認証と認定:
- EN62368 認定
- CE認定
このシリーズには、他にどのようなスイッチングレギュレータがありますか？
RS Proを選ぶ理由
RS PROは当社独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています
RS Pro の優れた品質が自信を持ってお届けできるの
