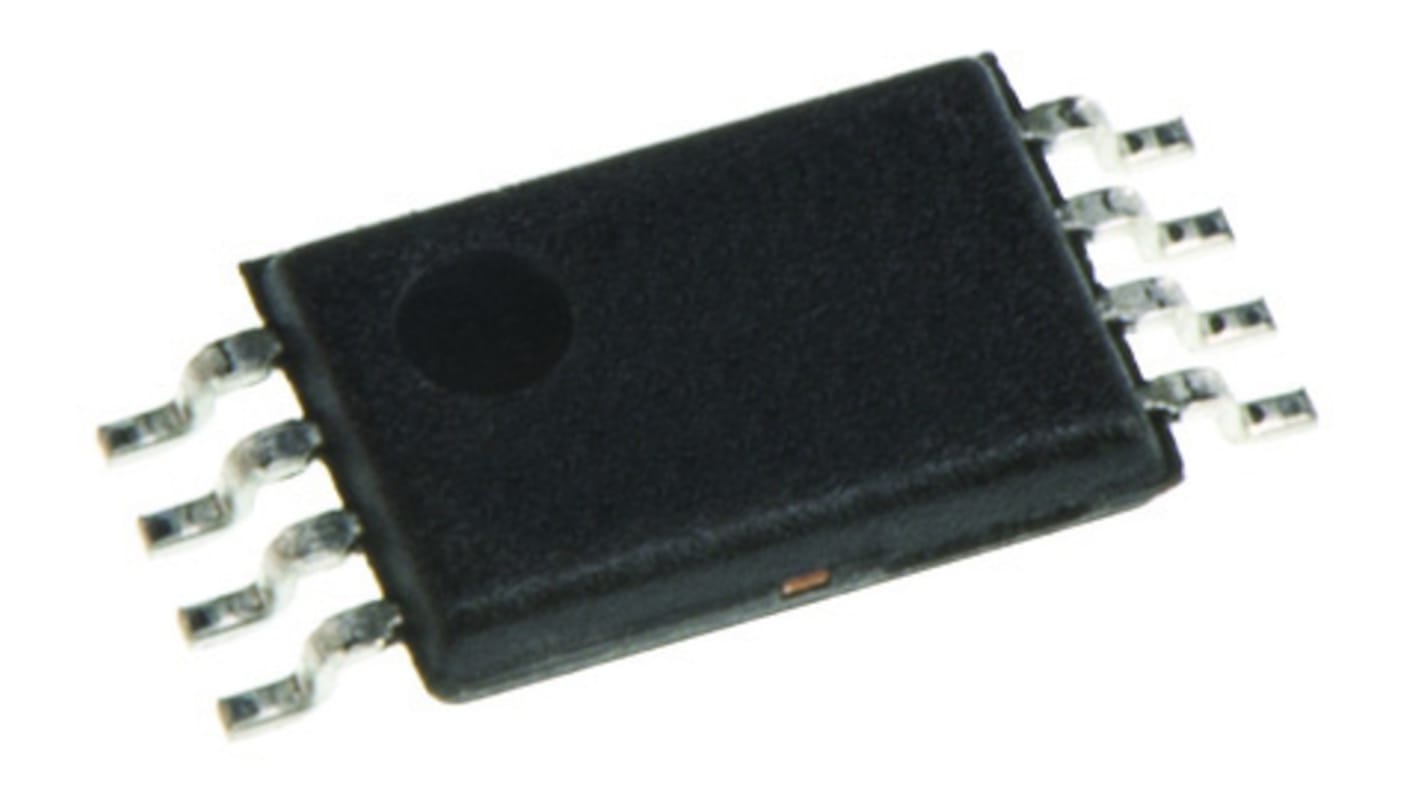

Texas Instruments, タイマーIC 表面実装 TSSOP 規格 NE555PWR
- RS品番:
- 162-7010
- メーカー型番:
- NE555PWR
- メーカー/ブランド名:
- Texas Instruments
- RS品番:
- 162-7010
- メーカー型番:
- NE555PWR
- メーカー/ブランド名:
- Texas Instruments
その他
詳細情報
555タイマ、Texas Instruments
正確な時間遅延又はタイミングパルス生成用の非常に安定性の高い精密タイミング回路シリーズです。 このタイマは、1マイクロ秒未満から数分までのタイミング期間で、単安定(ワンショット)モード又は非安定(発振器)モードの動作が可能です。 オリジナルのバイポーラタイプに加え、低電力のCMOS及びLinCMOSタイプも用意しています。 これらのデバイスは、より長いタイミング期間に対応していて、消費電力を大幅削減することができます。 シングルタイプ(551、555)とデュアルタイプ(552、556)の両方のタイマを揃えています。
タイマ / タイミング発生器
仕様
特性 | |
|---|---|
| 実装タイプ | 表面実装 |
| タイマータイプ | 規格 |
| パッケージタイプ | TSSOP |
| 内部タイマー数 | 1 |
| ピン数 | 8 |
| 動作供給電圧 Min | 4.5 V |
| 動作供給電圧 Max | 16 V |
| 動作温度 Min | 0 °C |
| 動作温度 Max | +70 °C |
| 最大静止電流 | 15mA |
| 低レベル出力電流 Max | 200mA |
| 高レベル出力電流 Max | -200mA |
| 寸法 | 3 x 4.4 x 1.15mm |
| 幅 | 4.4mm |
| 高さ | 1.15mm |
| 長さ | 3mm |
