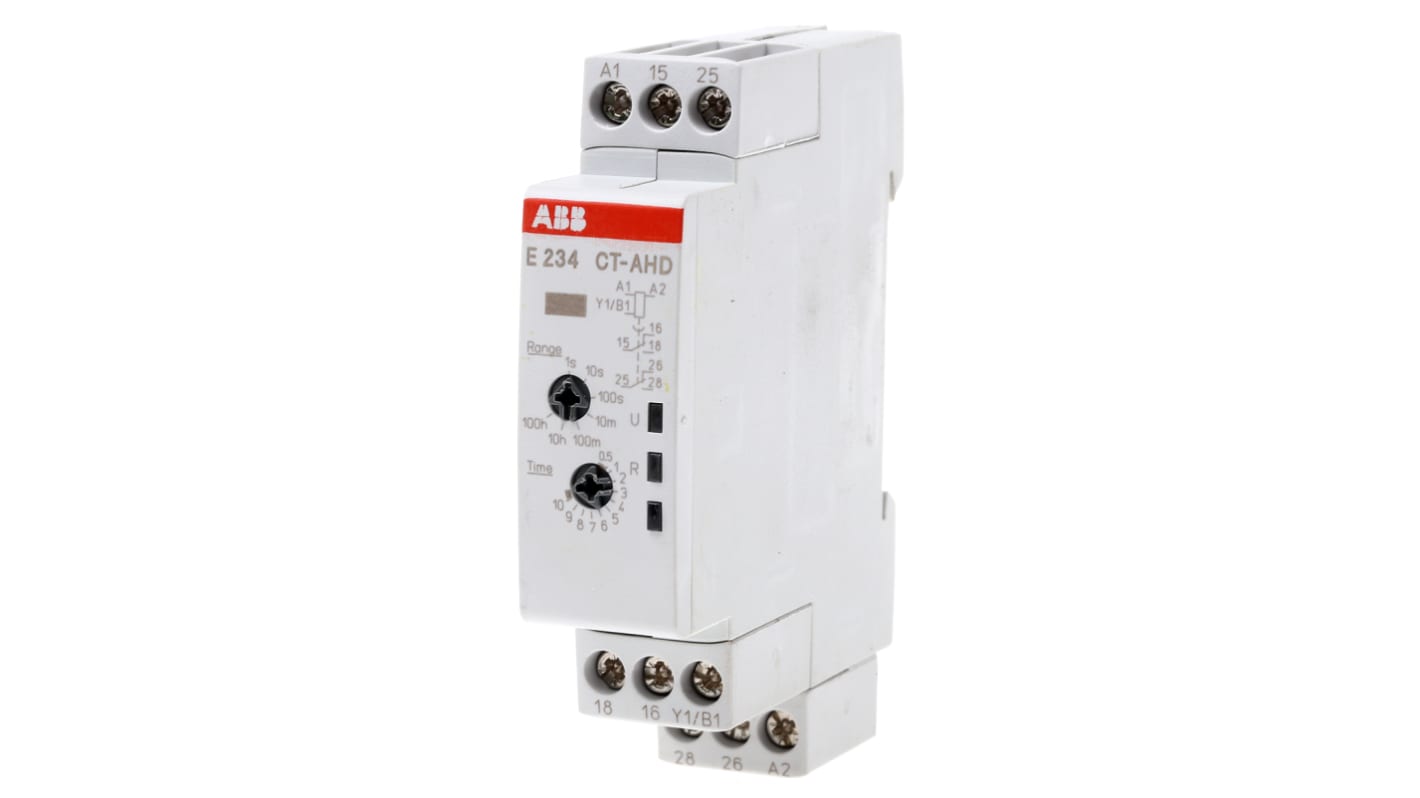

ABB 1 タイマリレー, 0.05 s → 100 h, 48 V dc, 24V ac, 240 V ac, DPDT, DINレール, 1SVR シリーズ
- RS品番:
- 185-097
- メーカー型番:
- 1SVR500110R0100 - CT-AHD.22
- メーカー/ブランド名:
- ABB
1個小計：*
￥16,299
(税抜)
￥17,929
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 15 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥16,299 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 185-097
- メーカー型番:
- 1SVR500110R0100 - CT-AHD.22
- メーカー/ブランド名:
- ABB
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ABB | |
| プロダクトタイプ | タイマリレー | |
| 取付タイプ | DINレール | |
| 機能 | オフディレー | |
| 時間範囲 | 0.05 s → 100 h | |
| 極数 | 2 | |
| タイマ機能の数 | 1 | |
| スイッチング電圧 | 12V | |
| 接点構成 | DPDT | |
| IP保護等級 | 保護等級：IP20, IP50 | |
| タイミング調整 | ドライバースロット | |
| 供給AC電圧 | 24V ac, 240V ac | |
| 接点電流 | 3A | |
| 供給DC電圧 | 48 V dc | |
| 動作温度 Min | -20°C | |
| 動作温度 Max | 60°C | |
| モード | オフディレー | |
| 終端処理 | ねじ | |
| 規格 / 承認 | RoHS, CE | |
| 幅 | 17.50mm | |
| 高さ | 80mm | |
| 長さ | 63mm | |
| シリーズ | 1SVR | |
| すべて選択 | ||
|---|---|---|
ブランド ABB | ||
プロダクトタイプ タイマリレー | ||
取付タイプ DINレール | ||
機能 オフディレー | ||
時間範囲 0.05 s → 100 h | ||
極数 2 | ||
タイマ機能の数 1 | ||
スイッチング電圧 12V | ||
接点構成 DPDT | ||
IP保護等級 保護等級：IP20, IP50 | ||
タイミング調整 ドライバースロット | ||
供給AC電圧 24V ac, 240V ac | ||
接点電流 3A | ||
供給DC電圧 48 V dc | ||
動作温度 Min -20°C | ||
動作温度 Max 60°C | ||
モード オフディレー | ||
終端処理 ねじ | ||
規格 / 承認 RoHS, CE | ||
幅 17.50mm | ||
高さ 80mm | ||
長さ 63mm | ||
シリーズ 1SVR | ||
- COO（原産国）:
- BG
ABBタイマリレー、長さ63mm、オフディレーモード - 1SVR500110R0100 - CT-AHD.22
このタイマリレーは、遅延電源切断が必要な制御パネルやオートメーション作業において、オフディレイのタイミングを調整できます。ACおよびDCの両方の電源に対応し、機器ラックやエンクロージャーへのDINレール取り付け用に設計されています。このユニットはねじ端子を内蔵し、産業用設備での使用に関する認定された環境および安全指令に適合しています。
特長および利点：
• 0.05秒～100時間の範囲により、柔軟な遅延タイミングを実現
• 2コンタクトで3Aを供給し、適度な負荷スイッチングを実現
• 24VACおよび240VACに対応し、汎用性の高いAC電源オプションを実現
• DC制御回路の48VDC電源互換性
• DINレール取り付けにより、コンパクトなパネル統合を実現
• 2コンタクトで3Aを供給し、適度な負荷スイッチングを実現
• 24VACおよび240VACに対応し、汎用性の高いAC電源オプションを実現
• DC制御回路の48VDC電源互換性
• DINレール取り付けにより、コンパクトなパネル統合を実現
用途
• 制御盤の時間遅延リレーシーケンスに最適
• ポンプのシーケンシングや換気シャットダウンに最適
• 機械の低電圧DC制御システムに使用
• 遅延照明または信号回路に使用可能
• プロセスオートメーションラックのタイミング制御に使用
• ポンプのシーケンシングや換気シャットダウンに最適
• 機械の低電圧DC制御システムに使用
• 遅延照明または信号回路に使用可能
• プロセスオートメーションラックのタイミング制御に使用
どのような端子接続方式を採用していますか?
ねじタイプの端子を使用して、直接配線と確実な接続を実現します。
このエンクロージャはどのような環境保護機能を備えていますか?
このハウジングは、IP20およびIP50等級に適合し、さまざまな等級の防塵およびタッチ保護を実現します。
どのような温度条件で動作しますか?
-20°C～60°Cの温度範囲で動作します。
タイマー機能とコンタクトセットはどれくらいありますか?
単一のタイマ機能と2つのスイッチング接点を備えています。
実装にはどのような取り付け方法が必要ですか？
電気エンクロージャ内のDINレールに固定するように設計されています。
Approvals
CE、UL
