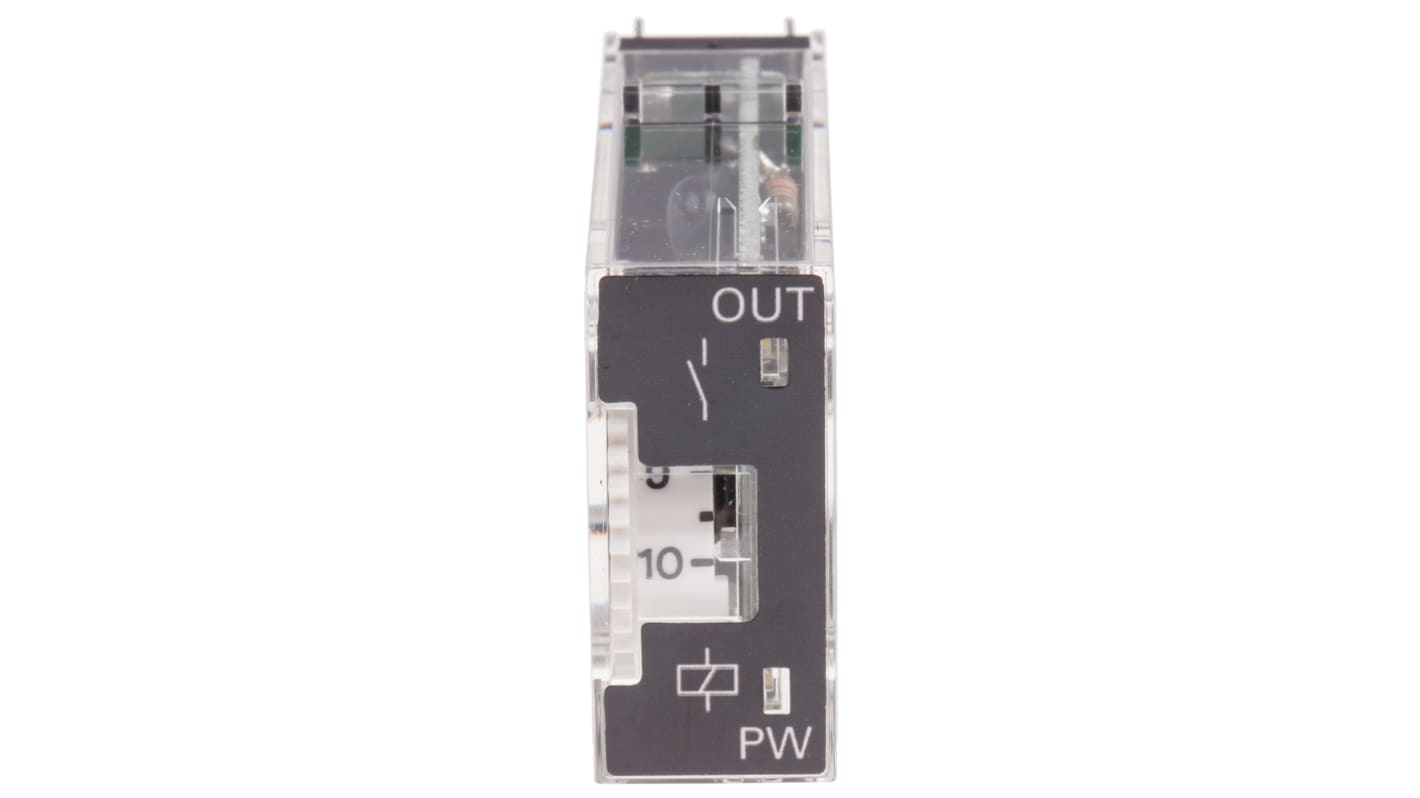

Omron 多機能 ソリッドステートタイマ, 0.1 s to 10 min, 12 to 24 V dc, 24V ac, DPST, 前面取り付け, H3RN シリーズ
- RS品番:
- 106-6278
- メーカー型番:
- H3RN-2-B 24VDC
- メーカー/ブランド名:
- オムロン
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
- RS品番:
- 106-6278
- メーカー型番:
- H3RN-2-B 24VDC
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | ソリッドステートタイマ | |
| 機能 | タイマ | |
| 取付タイプ | 前面取り付け | |
| 時間範囲 | 0.1 s to 10 min | |
| 極数 | 2 | |
| スイッチング電圧 | 250V ac | |
| タイマ機能の数 | 多機能 | |
| 接点構成 | DPST | |
| IP保護等級 | IP40 | |
| 供給DC電圧 | 12 to 24 V dc | |
| 供給AC電圧 | 24V ac | |
| 動作温度 Min | -10°C | |
| 接点電流 | 3A | |
| モード | マルチファンクション | |
| 動作温度 Max | 55°C | |
| 終端処理 | プラグイン | |
| 幅 | 47.2mm | |
| 規格 / 承認 | CSA C22.2 No.14, IEC 60664-1 4 kV/2, CE, UL 508, cURus, EN 61812-1, cULus | |
| 長さ | 12.8mm | |
| 高さ | 31.2mm | |
| シリーズ | H3RN | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ ソリッドステートタイマ | ||
機能 タイマ | ||
取付タイプ 前面取り付け | ||
時間範囲 0.1 s to 10 min | ||
極数 2 | ||
スイッチング電圧 250V ac | ||
タイマ機能の数 多機能 | ||
接点構成 DPST | ||
IP保護等級 IP40 | ||
供給DC電圧 12 to 24 V dc | ||
供給AC電圧 24V ac | ||
動作温度 Min -10°C | ||
接点電流 3A | ||
モード マルチファンクション | ||
動作温度 Max 55°C | ||
終端処理 プラグイン | ||
幅 47.2mm | ||
規格 / 承認 CSA C22.2 No.14, IEC 60664-1 4 kV/2, CE, UL 508, cURus, EN 61812-1, cULus | ||
長さ 12.8mm | ||
高さ 31.2mm | ||
シリーズ H3RN | ||
- COO（原産国）:
- JP
Omron H3RNシリーズソリッドステートタイマ、24 V電源DC電圧、0.1秒～10分の時間範囲 - H3RN-2-B 24 VDC
このソリッドステートタイマは、産業オートメーションパネルや機器に調整可能な時間遅延制御を提供します。低電圧ACおよびDC電源で動作し、幅広い間隔で多機能なタイミングを実現するため、電気および機械システムのシーケンス制御、ディレーオンおよびディレーオフ作業に適しています。
特長および利点：
• タイム範囲0.1秒～10分で正確な計時制御を実現
• 12 → 24 V dc電源に対応し、柔軟な低電圧統合を実現
• 定格3 AのDPSTコンタクトにより、デュアル回路スイッチングを実現
• 最大250 V acのスイッチング機能により、一般的な主電源負荷に対応
• IP40エンクロージャにより、パネル環境での内部回路を保護
• プラグイン端子設計により、交換とメンテナンスを簡素化
• 12 → 24 V dc電源に対応し、柔軟な低電圧統合を実現
• 定格3 AのDPSTコンタクトにより、デュアル回路スイッチングを実現
• 最大250 V acのスイッチング機能により、一般的な主電源負荷に対応
• IP40エンクロージャにより、パネル環境での内部回路を保護
• プラグイン端子設計により、交換とメンテナンスを簡素化
用途
• 工場ラインのコンベアスタート/ストップシーケンシングに最適
• 機械パネルのモータ制御遅延機能に最適
• ステージ配電用の制御リレーと併用
• 産業現場でのタイミング照明や信号に使用可能
• 既存のフロントマウント制御アセンブリへの後付けに最適
• 機械パネルのモータ制御遅延機能に最適
• ステージ配電用の制御リレーと併用
• 産業現場でのタイミング照明や信号に使用可能
• 既存のフロントマウント制御アセンブリへの後付けに最適
5ピン多機能タイマは、小型サイズで、G2Rリレーソケットとの併用に適しています。
• プッシュインPlus端子台ソケットに対応
• 5ピンプラグイン端子
• 黒色、小型設計
• 複数の時間レンジと複数の動作モードを標準装備
• SPDT及びDPSTの出力モデルを用意
12 → 24 V dcで動作し、一般的な制御電源との併用が可能です。
DPSTコンタクトを介して2つの回路を提供し、それぞれ最大3 Aのスイッチング電流に対応します。
通常の条件下で-10 °Cから55 °Cまで動作する定格です。
CSA、UL、IEC認証など、複数の安全および性能基準に適合しています。
Caution
・本製品は材料や部材入手難のため納期が不安定になっています。
