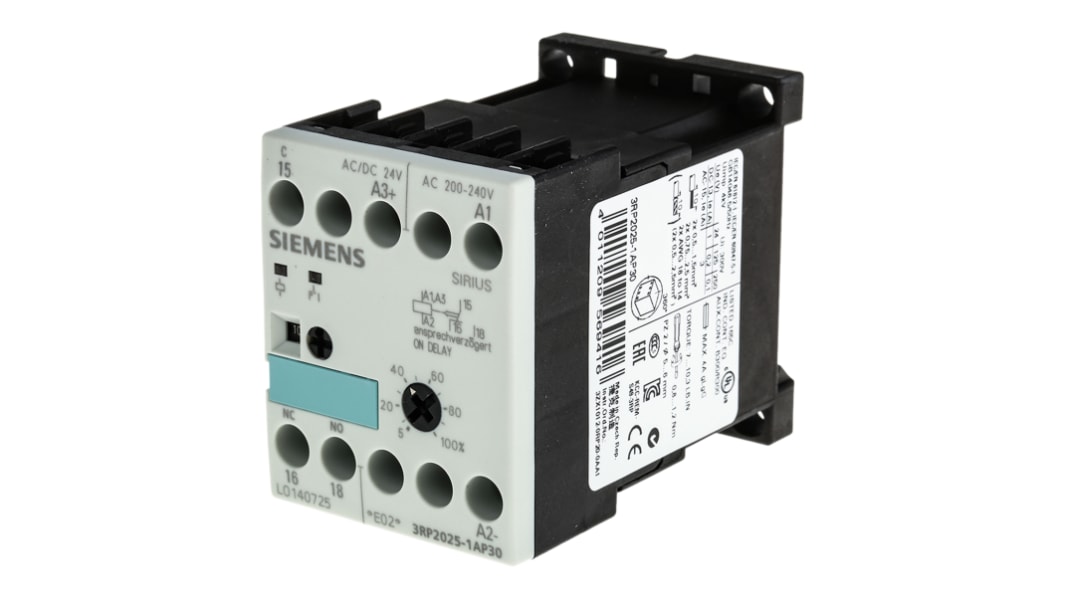

Siemens 1 タイマリレー, 0.050 s → 100 h, 24 V dc, 110V ac, 24 V ac, 240 V ac, SPDT, DINレール, 3RP2005 シリーズ
- RS品番:
- 470-7935
- メーカー型番:
- 3RP2025-1AP30
- メーカー/ブランド名:
- シーメンス
1個小計:*
¥26,530
(税抜)
¥29,183
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 5 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ¥26,530 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 470-7935
- メーカー型番:
- 3RP2025-1AP30
- メーカー/ブランド名:
- シーメンス
仕様
データシート
その他
詳細情報
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シーメンス | |
| プロダクトタイプ | タイマリレー | |
| 取付タイプ | DINレール | |
| 機能 | 多機能 | |
| 時間範囲 | 0.050 s → 100 h | |
| 極数 | 1 | |
| タイマ機能の数 | 1 | |
| 接点構成 | SPDT | |
| IP保護等級 | 保護等級:IP20 | |
| 動作温度 Min | -25°C | |
| 接点電流 | 3A | |
| 供給DC電圧 | 24 V dc | |
| 供給AC電圧 | 110V ac, 24V ac, 240V ac | |
| 終端処理 | ねじ | |
| 動作温度 Max | 60°C | |
| モード | ディレイ | |
| 高さ | 57mm | |
| 長さ | 57mm | |
| 幅 | 45mm | |
| 規格 / 承認 | RoHS | |
| シリーズ | 3RP2005 | |
| すべて選択 | ||
|---|---|---|
ブランド シーメンス | ||
プロダクトタイプ タイマリレー | ||
取付タイプ DINレール | ||
機能 多機能 | ||
時間範囲 0.050 s → 100 h | ||
極数 1 | ||
タイマ機能の数 1 | ||
接点構成 SPDT | ||
IP保護等級 保護等級:IP20 | ||
動作温度 Min -25°C | ||
接点電流 3A | ||
供給DC電圧 24 V dc | ||
供給AC電圧 110V ac, 24V ac, 240V ac | ||
終端処理 ねじ | ||
動作温度 Max 60°C | ||
モード ディレイ | ||
高さ 57mm | ||
長さ 57mm | ||
幅 45mm | ||
規格 / 承認 RoHS | ||
シリーズ 3RP2005 | ||
RoHSステータス: 対象外
- COO(原産国):
- CZ
Siemens 3RP2005シリーズタイマーリレー、設定時間範囲0.05秒〜100時間、電源電圧24V DC―3RP2025-1AP30
このタイマーリレーは、オンディレイ時間を0.05秒〜100時間の範囲で調整できる、制御用途向けの電子式遅延動作機器です。ACまたはDCの制御電源に対応し、産業用制御盤内のDINレールに取り付ける設計です。このユニットは、小容量の制御負荷の切り替えに対応する定格のSPDT接点(1c接点)を1点採用し、広い周囲温度範囲で動作するように設計されています。
特長とメリット
• 0.05秒〜100時間の範囲で柔軟に遅延時間を設定
• 定格3AのSPDT接点により、コンパクトな構成で制御回路の切り替えを実現
• ネジ端子により、最大2.5mm²のコンダクタを確実に接続
• 前面の保護等級IP20により、パネル前面からの安全なアクセスを確保
• -25°C〜+60°Cの動作温度範囲により、さまざまな現場の温度条件に対応
• 定格3AのSPDT接点により、コンパクトな構成で制御回路の切り替えを実現
• ネジ端子により、最大2.5mm²のコンダクタを確実に接続
• 前面の保護等級IP20により、パネル前面からの安全なアクセスを確保
• -25°C〜+60°Cの動作温度範囲により、さまざまな現場の温度条件に対応
用途
• オートメーションラックのシーケンシング制御に適した仕様
• モーターの遅延始動にコンタクタを併用
• コンベアシステムの動作間隔を制御する用途に最適
• 建物設備の制御ロジックへの適用
• プロセス機器の時間制御による信号出力に使用
• モーターの遅延始動にコンタクタを併用
• コンベアシステムの動作間隔を制御する用途に最適
• 建物設備の制御ロジックへの適用
• プロセス機器の時間制御による信号出力に使用
どのような供給電圧に対応しますか?
24V DCまたは24V ACに加え、200〜240V AC(50/60Hz)に対応します。
接続とコンダクタの要件は何ですか?
接続には、0.5〜2.5mm²の単線または撚線に対応するねじ式端子を使用し、締め付けトルクは0.8〜1.2N·mです。
開閉時の電気的特性はどうなっていますか?
リレー出力接点の材質はAgSnO₂で、電気的耐久性はAC-15(230V)で標準100,000回、定格熱電流は5Aです。
使用環境やEMCに関する考慮事項はありますか?
EMCのエミッションおよびイミュニティ規格に適合し、ネットワーク接続部で最大2kVのバーストおよび最大2kVのサージに耐えます。
取付方式と機械的寿命の仕様は何ですか?
ねじ止めおよびスナップオン固定により35mm DINレールに取り付けられます。機械的寿命は通常10,000,000回です。
Approvals
UL認定 / UL認定(カナダ)
Standards
IEC947、VDE0660、EN60947
