Omron 1 ソリッドステートタイマ, 0.2 to 5 s, 125 V dc, 200V ac, 230 V ac, DPDT, DINレール, H3Y シリーズ
- RS品番:
- 746-2812
- メーカー型番:
- H3Y-2 AC200-230 5S
- メーカー/ブランド名:
- オムロン

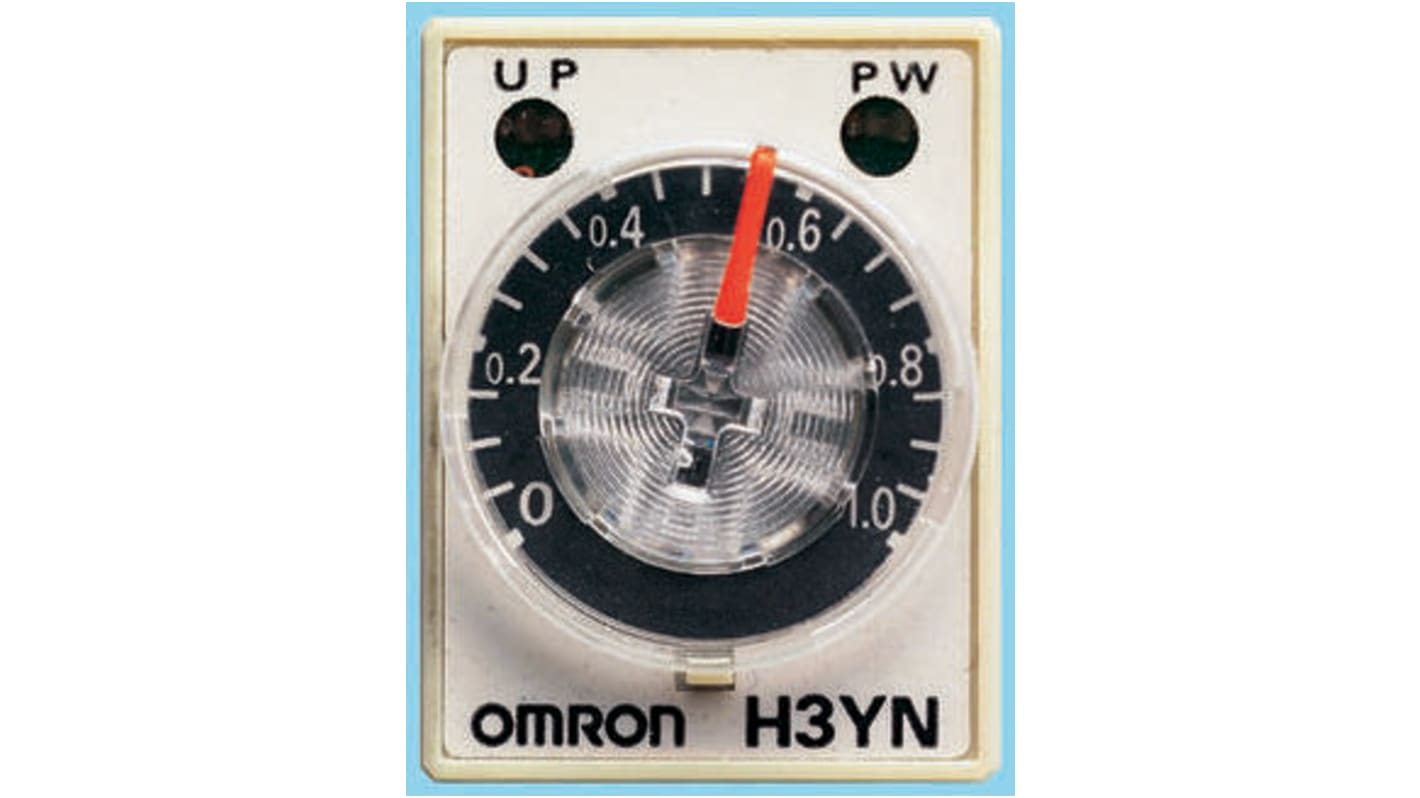

この画像は商品カテゴリーのイメージです。
1個小計：*
￥6,050.00
(税抜)
￥6,655.00
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年10月01日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥6,050 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 746-2812
- メーカー型番:
- H3Y-2 AC200-230 5S
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | ソリッドステートタイマ | |
| 取付タイプ | DINレール | |
| 機能 | タイマ | |
| 時間範囲 | 0.2 to 5 s | |
| 極数 | 2 | |
| タイマ機能の数 | 1 | |
| スイッチング電圧 | 250V ac | |
| 接点構成 | DPDT | |
| IP保護等級 | IP40 | |
| 供給AC電圧 | 200, 230V ac | |
| タイミング調整 | ノブ | |
| 動作温度 Min | -10°C | |
| 接点電流 | 5A | |
| 供給DC電圧 | 125 V dc | |
| 動作温度 Max | 50°C | |
| 終端処理 | はんだ | |
| モード | ディレイ | |
| 幅 | 21.5mm | |
| 高さ | 63mm | |
| 長さ | 28mm | |
| 規格 / 承認 | CSA C22.2 No. 14, IEC60664-1, Lloyds, UL508, EN61812-1 | |
| シリーズ | H3Y | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ ソリッドステートタイマ | ||
取付タイプ DINレール | ||
機能 タイマ | ||
時間範囲 0.2 to 5 s | ||
極数 2 | ||
タイマ機能の数 1 | ||
スイッチング電圧 250V ac | ||
接点構成 DPDT | ||
IP保護等級 IP40 | ||
供給AC電圧 200, 230V ac | ||
タイミング調整 ノブ | ||
動作温度 Min -10°C | ||
接点電流 5A | ||
供給DC電圧 125 V dc | ||
動作温度 Max 50°C | ||
終端処理 はんだ | ||
モード ディレイ | ||
幅 21.5mm | ||
高さ 63mm | ||
長さ 28mm | ||
規格 / 承認 CSA C22.2 No. 14, IEC60664-1, Lloyds, UL508, EN61812-1 | ||
シリーズ H3Y | ||
- COO（原産国）:
- ID
Omron H3Yシリーズソリッドステートタイマ、0.2 → 5秒の時間範囲、200 V ac供給電圧 - H3Y-2 AC200-230 5S
このソリッドステートタイマは、産業環境の電気システムに再現可能な時間遅延制御を提供し、AC電源から動作し、短い遅延シーケンスを管理します。コンパクトな固定時間スイッチングエレメントが必要なパネル又はレール設置向けに設計されており、狭い範囲内で遅延を設定するためのノブを備えています。
特長および利点：
• 0.2～5秒の時間範囲により、正確な短い遅延制御を実現
• DPDTコンタクト構成により、2つの回路のスイッチングが可能
• 5 Aのコンタクト電流により、適度な負荷スイッチングをサポート
• 200 → 230 V acの電源により、一般的な産業用電源に対応
• はんだ端子により、確実なプリント基板または配線接続が可能
• IP40保護等級のエンクロージャにより、屋内パネル使用に適合
• DPDTコンタクト構成により、2つの回路のスイッチングが可能
• 5 Aのコンタクト電流により、適度な負荷スイッチングをサポート
• 200 → 230 V acの電源により、一般的な産業用電源に対応
• はんだ端子により、確実なプリント基板または配線接続が可能
• IP40保護等級のエンクロージャにより、屋内パネル使用に適合
用途
• モータ制御パネルのコンタクタのシーケンシングに最適
• オートメーションにおける制御回路のタイミングエネルギー化に最適
• インターロックおよび安全遅延用のリレーロジックと併用
• インジケータランプやアラームの遅延に使用可能
• DINレール制御ラックへのレトロフィットに最適
• オートメーションにおける制御回路のタイミングエネルギー化に最適
• インターロックおよび安全遅延用のリレーロジックと併用
• インジケータランプやアラームの遅延に使用可能
• DINレール制御ラックへのレトロフィットに最適
標準的な制御レールシステムと統合するためのDINレール取り付け用に設計されています。
このユニットは、-10°C～+50°Cの周囲温度範囲で動作します。
前面取り付けノブにより、指定された範囲内でディレーを手動で設定できます。
UL508、CSA C22.2 No.14、IEC 60664-1、EN 61812-1およびロイド規格の認証を取得しています。
このタイマは最大250 V acのスイッチを切り替え、200 V ac又は230 V acの電源から給電できます。
Approvals
UL、CSA
Standards
EN61812-1
