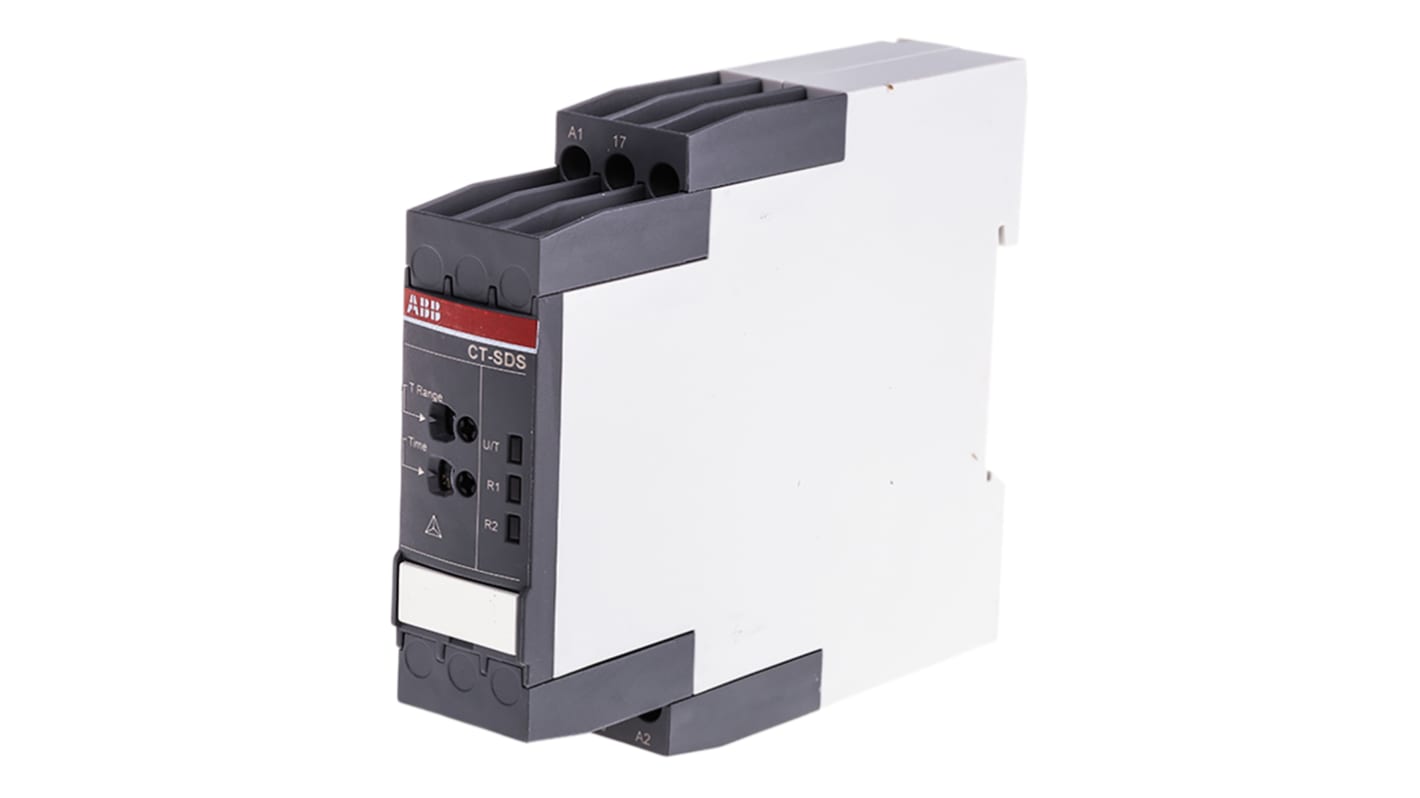

ABB 1 タイマリレー, 0.05 s → 10 min, 24 → 240 V ac/dc, 380V ac, 440 V ac, DPST, DINレール, S range シリーズ
- RS品番:
- 746-7037
- メーカー型番:
- 1SVR730211R2300 CT-SDS.23S
- メーカー/ブランド名:
- ABB
1個小計：*
￥22,240
(税抜)
￥24,464
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 9 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥22,240 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 746-7037
- メーカー型番:
- 1SVR730211R2300 CT-SDS.23S
- メーカー/ブランド名:
- ABB
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ABB | |
| プロダクトタイプ | タイマリレー | |
| 機能 | スターデルタ | |
| 取付タイプ | DINレール | |
| 時間範囲 | 0.05 s → 10 min | |
| 極数 | 2 | |
| タイマ機能の数 | 1 | |
| 接点構成 | DPST | |
| IP保護等級 | IP50, 保護等級：IP20 | |
| 供給AC電圧 | 380V ac, 440V ac | |
| 供給DC電圧 | 24 → 240 V ac/dc | |
| 動作温度 Min | -25°C | |
| 接点電流 | 4A | |
| 動作温度 Max | 60°C | |
| モード | スターデルタ | |
| 終端処理 | ねじ | |
| 規格 / 承認 | IEC/EN 60947-1, UL94 VO | |
| 長さ | 103.70mm | |
| 高さ | 85.60mm | |
| 幅 | 22.5mm | |
| シリーズ | S range | |
| すべて選択 | ||
|---|---|---|
ブランド ABB | ||
プロダクトタイプ タイマリレー | ||
機能 スターデルタ | ||
取付タイプ DINレール | ||
時間範囲 0.05 s → 10 min | ||
極数 2 | ||
タイマ機能の数 1 | ||
接点構成 DPST | ||
IP保護等級 IP50, 保護等級：IP20 | ||
供給AC電圧 380V ac, 440V ac | ||
供給DC電圧 24 → 240 V ac/dc | ||
動作温度 Min -25°C | ||
接点電流 4A | ||
動作温度 Max 60°C | ||
モード スターデルタ | ||
終端処理 ねじ | ||
規格 / 承認 IEC/EN 60947-1, UL94 VO | ||
長さ 103.70mm | ||
高さ 85.60mm | ||
幅 22.5mm | ||
シリーズ S range | ||
- COO（原産国）:
- DE
ABBタイマリレー、時間範囲0.05秒～10分、DC/AC電源電圧24～240V AC/DC - 1SVR730211R2300 CT-SDS.23S
このタイマリレーは、産業用電気パネルのスターデルタモータ制御および一般的なシーケンシング用に設計されています。幅広い電源範囲で動作し、モータ始動モード間の制御されたトランジションに対応する選択可能なタイミング間隔を提供します。このユニットはDINレール取り付け用で、適度な侵入保護を必要とする環境に適しています。
特長および利点：
• 0.05秒から10分まで調整可能なタイムスパンにより、正確なシーケンスを実現
• 24～240V AC/DCのデュアル電源互換性により、柔軟な設置が可能
• 2つの切り替え接点で4Aを実現し、低制御負荷に対応
• 幅22.5mmのDINレール取り付けにより、コンパクトなパネル設計を実現
• -25～60°Cで動作し、さまざまな環境条件に対応
• 24～240V AC/DCのデュアル電源互換性により、柔軟な設置が可能
• 2つの切り替え接点で4Aを実現し、低制御負荷に対応
• 幅22.5mmのDINレール取り付けにより、コンパクトなパネル設計を実現
• -25～60°Cで動作し、さまざまな環境条件に対応
用途
• スターデルタモータ始動回路に最適
• 産業用モータ制御パネルのコンタクタと併用
• 生産ラインの機械式タイマーの交換に最適
• HVAC制御システムのタイミングスイッチングに使用可能
• 産業用モータ制御パネルのコンタクタと併用
• 生産ラインの機械式タイマーの交換に最適
• HVAC制御システムのタイミングスイッチングに使用可能
接点構成はどのようなものですか?
最大4Aのスイッチング電流定格を備えた2つの切り替え接点を備えています。
このユニットは、エンクロージャ内でどのように固定されますか?
このデバイスはDINレールにクリップし、レール幅は22.5mmです。
構造と難燃性に関する規格はどのようなものですか?
この製品は、IEC/EN 60947-1の要件に準拠しており、UL94V‐0の難燃性分類に適合しています。
この製品は、パネル用途においてどのようなIP保護機能を備えていますか?
このハウジングは外部でIP50、内部でIP20等級のコンポーネントを備えています。
ACモータ制御にはどのような供給電圧がサポートされていますか?
スターデルタ用途向けの380 Vおよび440 VのAC電源に対応します。
Approvals
UL 508、CAN / CSA C22.2 No.14、GL、GOST、CBスキーム、CCC、CE及びC-Tick
