Omron ソリッドステートタイマ, 0.1 min → 1 min, 0.1 s → 1 s, 1 min → 10 min, 1 s → 10 s, 24 V dc, NC,
- RS品番:
- 794-8892
- メーカー型番:
- H3FA-AU DC24
- メーカー/ブランド名:
- オムロン

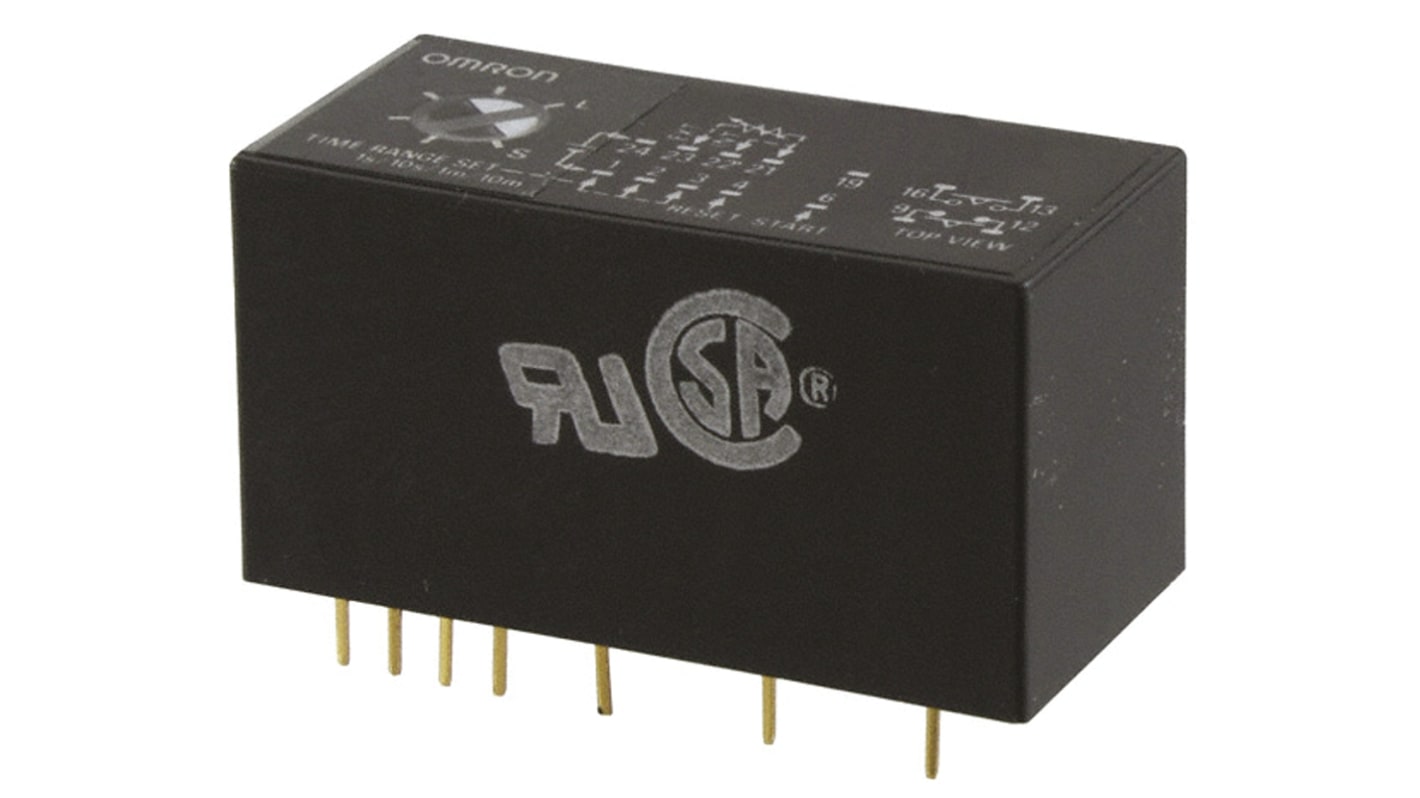

この画像は商品カテゴリーのイメージです。
1個小計：*
￥5,500
(税抜)
￥6,050
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 1 は 2026年11月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥5,500 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 794-8892
- メーカー型番:
- H3FA-AU DC24
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | ソリッドステートタイマ | |
| 取付タイプ | 表面 | |
| 時間範囲 | 0.1 min → 1 min, 0.1 s → 1 s, 1 min → 10 min, 1 s → 10 s | |
| 極数 | 24 | |
| 接点構成 | NC, SPST | |
| 供給DC電圧 | 24 V dc | |
| 動作温度 Min | -10°C | |
| 終端処理 | 基板ピン | |
| モード | その他 | |
| 動作温度 Max | +55°C | |
| 幅 | 17.5mm | |
| 長さ | 36.9mm | |
| 規格 / 承認 | CSA, UL508 | |
| シリーズ | H3FA | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ ソリッドステートタイマ | ||
取付タイプ 表面 | ||
時間範囲 0.1 min → 1 min, 0.1 s → 1 s, 1 min → 10 min, 1 s → 10 s | ||
極数 24 | ||
接点構成 NC, SPST | ||
供給DC電圧 24 V dc | ||
動作温度 Min -10°C | ||
終端処理 基板ピン | ||
モード その他 | ||
動作温度 Max +55°C | ||
幅 17.5mm | ||
長さ 36.9mm | ||
規格 / 承認 CSA, UL508 | ||
シリーズ H3FA | ||
- COO（原産国）:
- JP
Omron H3FAシリーズソリッドステートタイマ、1～10秒の時間範囲、24 V DC供給電圧 - H3FA-AU DC24
このソリッドステートタイマは、正確なDCタイミングが必要な制御およびオートメーションタスク向けに設計されたコンパクトなタイミングリレーです。24 V DC電源で動作し、短い間隔で調整可能な遅延機能を備えているため、電気システムや機械システムのシーケンシャル制御に適しています。このデバイスは表面に取り付けられ、産業用途向けの認定された安全認証に適合します。
特長および利点：
• 短い遅延制御のための1～10秒の時間調整
• 24 V DC電源で動作し、DCシステムを直接統合
• さまざまな環境条件に対応する-10°C～+55°C定格
• UL508およびCSA認定により、産業用互換性を実現
• 表面実装により、パネルやエンクロージャを簡単に取り付け可能
• ソリッドステート設計により、機械的摩耗とメンテナンスを最小限に抑制
• 24 V DC電源で動作し、DCシステムを直接統合
• さまざまな環境条件に対応する-10°C～+55°C定格
• UL508およびCSA認定により、産業用互換性を実現
• 表面実装により、パネルやエンクロージャを簡単に取り付け可能
• ソリッドステート設計により、機械的摩耗とメンテナンスを最小限に抑制
用途
• 空気圧制御におけるバルブのシーケンシングに最適
• コンベア制御システムの遅延スイッチングに最適
• インターロックタイミング機能用PLCと併用
• 組立ラインの機械サイクルタイミングに使用可能
• パネル内のインジケータ回路のタイミング制御に使用
• コンベア制御システムの遅延スイッチングに最適
• インターロックタイミング機能用PLCと併用
• 組立ラインの機械サイクルタイミングに使用可能
• パネル内のインジケータ回路のタイミング制御に使用
このユニットは、複数の制御ライン又は信号分配をサポートするための24のコンタクトポイントを備えています。
-10°Cから+55°Cまでの温度範囲で動作し、標準的な産業環境変動に対応します。
表面実装構成を使用してデバイスを取り付け、パネルやエンクロージャの壁に直接固定します。
この製品は、関連する産業用電気規格に準拠していることを示すUL508およびCSA認証を取得しています。
調整可能な短レンジタイミングを実現し、1～10秒のウィンドウ内で特別に設定可能で、再現可能な遅延動作を実現します。
