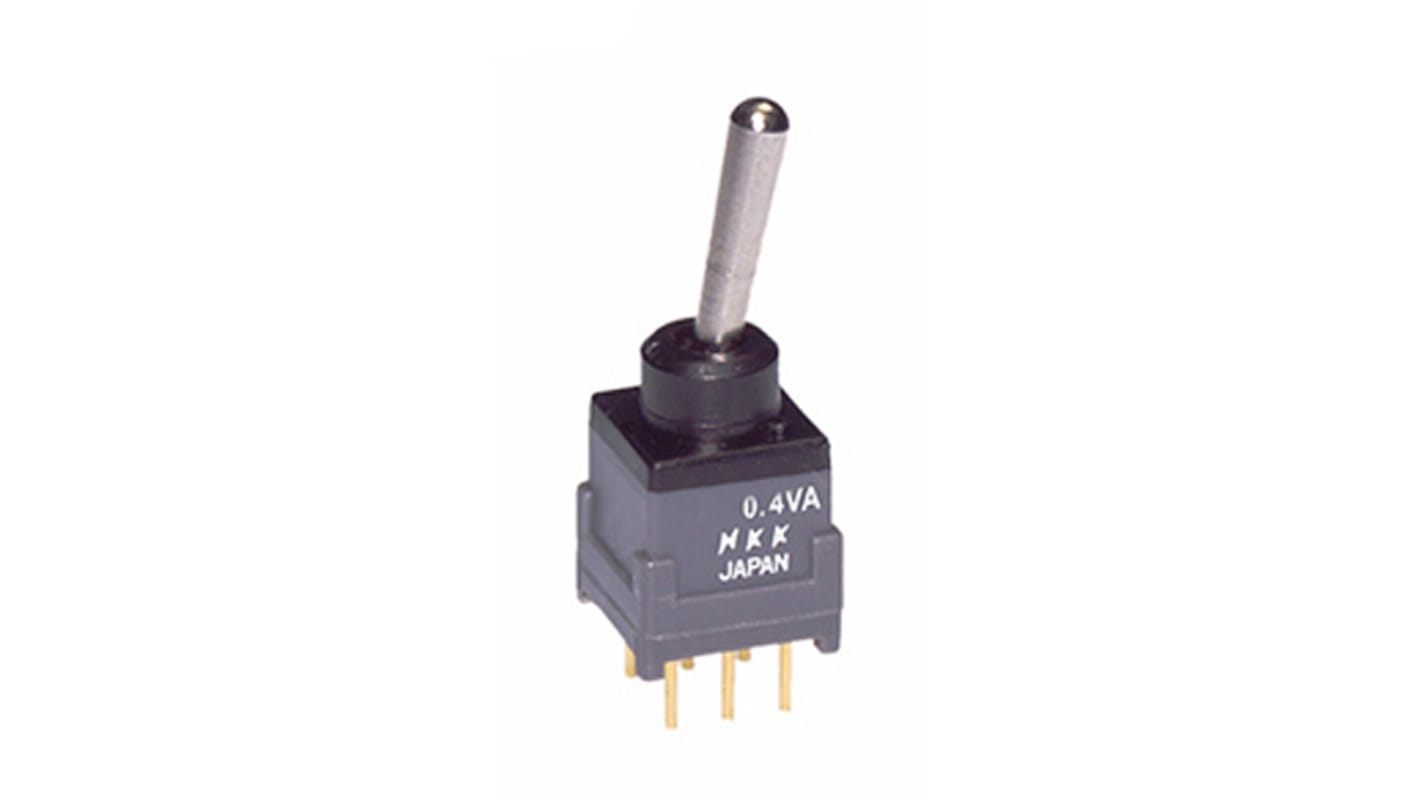

NKK Switches トグルスイッチ, On-Off-On, DPDT, 100 mA, PCB
- RS品番:
- 124-5896
- メーカー型番:
- B23AP
- メーカー/ブランド名:
- NKK Switches
1個小計：*
￥740.00
(税抜)
￥814.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 3 は国内在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥740 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 124-5896
- メーカー型番:
- B23AP
- メーカー/ブランド名:
- NKK Switches
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | NKK Switches | |
| 接点構成 | DPDT | |
| 動作特性 | On-Off-On | |
| コンタクト定格電流 | 100 mA | |
| 実装タイプ | PCB | |
| 末端様式 | スルーホール | |
| IP保護等級 | IP65 | |
| パネルのカットアウト幅 | 4.9mm | |
| パネルのカットアウト高さ | 6.2mm | |
| アクチュエータ長さ | 10mm | |
| アクチュエータ材料 | 真鍮ニッケルめっき | |
| 定格電圧 | 28V ac/dc | |
| パネルのカットアウトサイズ | 6.2 x 4.9mm | |
| 接触抵抗 | 50mΩ | |
| コンタクト材質 | 銅合金 | |
| 機械的寿命 | 100000Operations | |
| 動作温度 Min | -30°C | |
| 代表規格 | UL 94V-0 | |
| 動作温度範囲 | -30 → +85°C | |
| 動作温度 Max | +85°C | |
| すべて選択 | ||
|---|---|---|
ブランド NKK Switches | ||
接点構成 DPDT | ||
動作特性 On-Off-On | ||
コンタクト定格電流 100 mA | ||
実装タイプ PCB | ||
末端様式 スルーホール | ||
IP保護等級 IP65 | ||
パネルのカットアウト幅 4.9mm | ||
パネルのカットアウト高さ 6.2mm | ||
アクチュエータ長さ 10mm | ||
アクチュエータ材料 真鍮ニッケルめっき | ||
定格電圧 28V ac/dc | ||
パネルのカットアウトサイズ 6.2 x 4.9mm | ||
接触抵抗 50mΩ | ||
コンタクト材質 銅合金 | ||
機械的寿命 100000Operations | ||
動作温度 Min -30°C | ||
代表規格 UL 94V-0 | ||
動作温度範囲 -30 → +85°C | ||
動作温度 Max +85°C | ||
RoHSステータス: 対象外
- COO（原産国）:
- CN
NKKスイッチ - Bシリーズプロセス密閉型サブミニチュア帯電防止トグルスイッチ
NKK Bシリーズのプロセス密閉型サブミニチュア帯電防止トグルスイッチは、ロジックレベルの用途向けに開発されています。このトグルは、受賞歴のあるSTCコンタクト機構で、従来の機構では利用できなかったスムーズで確実なディテント動作、コンタクト安定性の向上、比類のないロジックレベルの信頼性という利点が得られます。NKK Bシリーズトグルは、本体部分が密閉されているためコンタクトの汚れを防止し、時間と費用を節約できるはんだ付けと洗浄が可能です。このトグルは、カーボン含浸ブッシングで構成される帯電防止超構造を備えています。
特長と利点
帯電防止超構造
受賞歴のあるSTCコンタクト機構
スムーズで確実なディテント動作
コンタクト安定性を向上
比類のないロジックレベルの信頼性
密閉ボディ構造
自動化されたはんだ付けと洗浄により時間と費用を節約
