Alpha Wire データケーブル XTRA-GUARD FLEXシリーズ, 1ペア, 30 m 0.2 mm², FT4 黒 塩化ビニール
- RS品番:
- 408-996
- メーカー型番:
- 86601CY SL005
- メーカー/ブランド名:
- Alpha Wire
ボリュームディスカウント対象商品
1 リール(1リール30m入り) 小計：*
￥47,676.00
(税抜)
￥52,443.60
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 1 は海外在庫あり
- 6 は 2026年5月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
リール | 購入単位毎合計 | 1メートルあたりの価格* |
|---|---|---|
| 1 - 4 | ￥47,676 | ￥1,589.20 |
| 5 + | ￥38,845 | ￥1,294.833 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 408-996
- メーカー型番:
- 86601CY SL005
- メーカー/ブランド名:
- Alpha Wire
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Alpha Wire | |
| 対数 | 1 | |
| プロダクトタイプ | データケーブル | |
| 断面積 | 0.2 mm² | |
| ケーブル長 | 30m | |
| ジャケットの色 | 黒 | |
| 動作温度 Min | -10°C | |
| ジャケット材質 | 塩化ビニール | |
| 導体タイプ | より線 | |
| 動作温度 Max | 105°C | |
| 規格 / 承認 | CE | |
| シリーズ | XTRA-GUARD FLEX | |
| 導体材質 | 錫銅線 | |
| 耐火性 | FT4 | |
| すべて選択 | ||
|---|---|---|
ブランド Alpha Wire | ||
対数 1 | ||
プロダクトタイプ データケーブル | ||
断面積 0.2 mm² | ||
ケーブル長 30m | ||
ジャケットの色 黒 | ||
動作温度 Min -10°C | ||
ジャケット材質 塩化ビニール | ||
導体タイプ より線 | ||
動作温度 Max 105°C | ||
規格 / 承認 CE | ||
シリーズ XTRA-GUARD FLEX | ||
導体材質 錫銅線 | ||
耐火性 FT4 | ||
Belden XTRA-GUARD FLEXシリーズデータケーブル、ケーブル長30 m、スレートジャケット - 86601CY SL005
このデータケーブルは、オートメーション、電気、電子機器環境での連続フレックス設置用に設計されたシングルペア通信ケーブルです。スズめっき銅導体とPVC外部ジャケットを組み合わせて、柔軟性と耐熱性が求められる制御および計装作業における信号伝送を実現します。
特長
• 0.2 mm2スズ銅導体により、一貫したシグナルインテグリティを実現
• 10ストランド銅コアケーブルにより、フレックス寿命を向上
• 低電圧制御回路に適した300 V定格
• 耐火性分類を提供するFT4 PVCジャケットスレートケーブル
• 高温環境での最高動作温度: 105 °C
• 外径5.18 mmで低プロファイルの配線が可能
• 10ストランド銅コアケーブルにより、フレックス寿命を向上
• 低電圧制御回路に適した300 V定格
• 耐火性分類を提供するFT4 PVCジャケットスレートケーブル
• 高温環境での最高動作温度: 105 °C
• 外径5.18 mmで低プロファイルの配線が可能
用途
• オートメーション機器のフレキシブルモーションアセンブリに最適
• 制御パネルのセンサおよびアクチュエータペアの配線に最適
• 連続フレックスを必要とするトロリー又はドラッグチェーンシステムで使用
• フィールドバスまたはポイントツーポイント通信に使用可能
• スペースが限られている電気キャビネットの配線に使用
• 制御パネルのセンサおよびアクチュエータペアの配線に最適
• 連続フレックスを必要とするトロリー又はドラッグチェーンシステムで使用
• フィールドバスまたはポイントツーポイント通信に使用可能
• スペースが限られている電気キャビネットの配線に使用
フレックス性能に貢献する構造要素は何ですか?

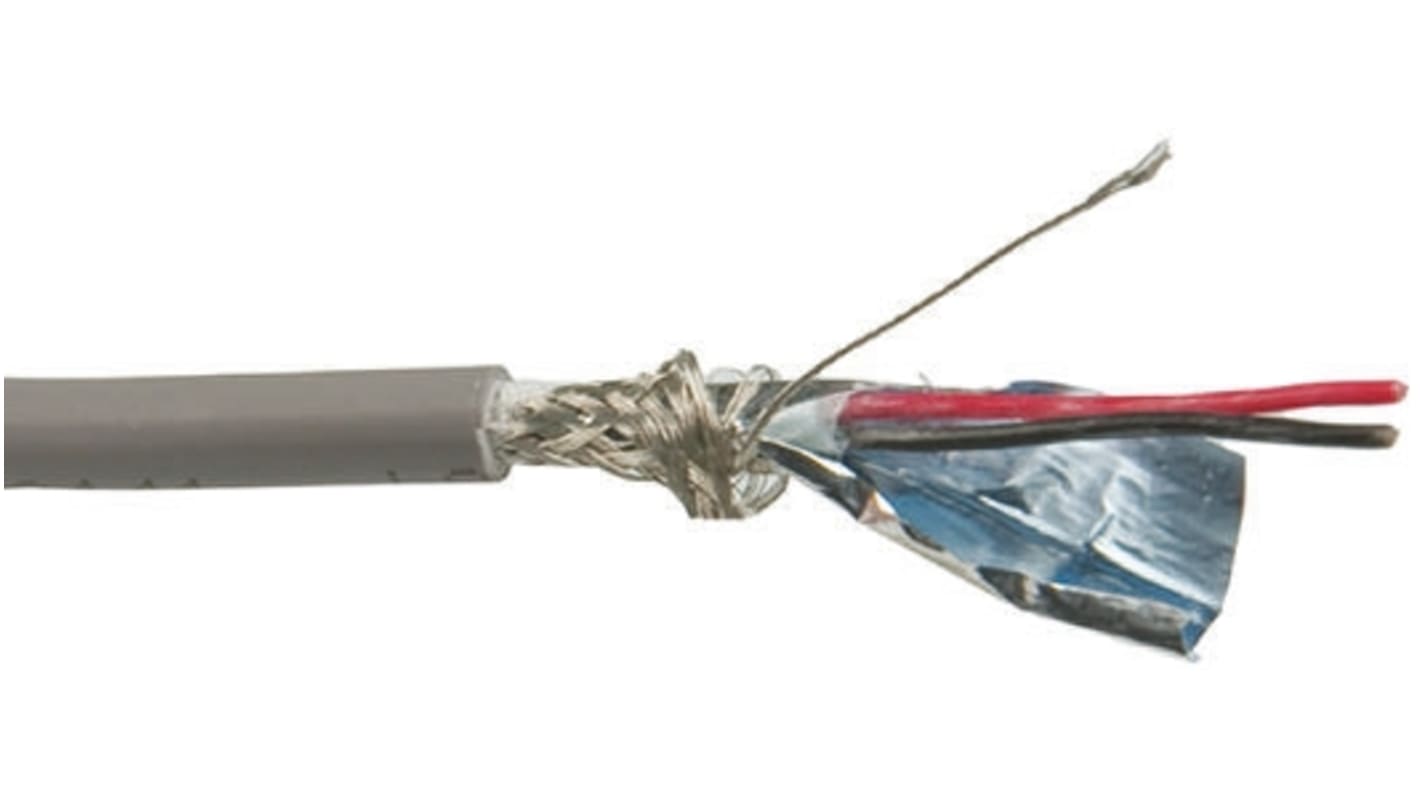

この導体は、10本のストランドに配置されたスズめっき銅製で、ホイルと編組スズめっき銅シールドプラスポリエステルコアラップの組み合わせにより、繰り返しの曲げ下での切り傷を軽減し、完全性を維持します。
このケーブルは、環境指令や制限にどのように対応していますか?
この製品は、RoHSに準拠し、REACH規格に準拠したSVCHCを超えていないことが宣言されており、低電圧製品のCEマーキングが付いています。
取り付けに推奨される取り扱い制限は何ですか?
静的温度範囲は-10～105°Cで、動的動作は+5～105°Cで許容され、静的および動的設置用ケーブル径はそれぞれ10xと15xの曲げ半径を推奨します。
どのような電気的特性がシステム設計に役立ちますか?
代表的な電気データには、約35 pF/ftの相互静電容量、約63 pF/ftのアース静電容量、インピーダンスに敏感な回路の特性インピーダンスが54 Ω近くあります。
