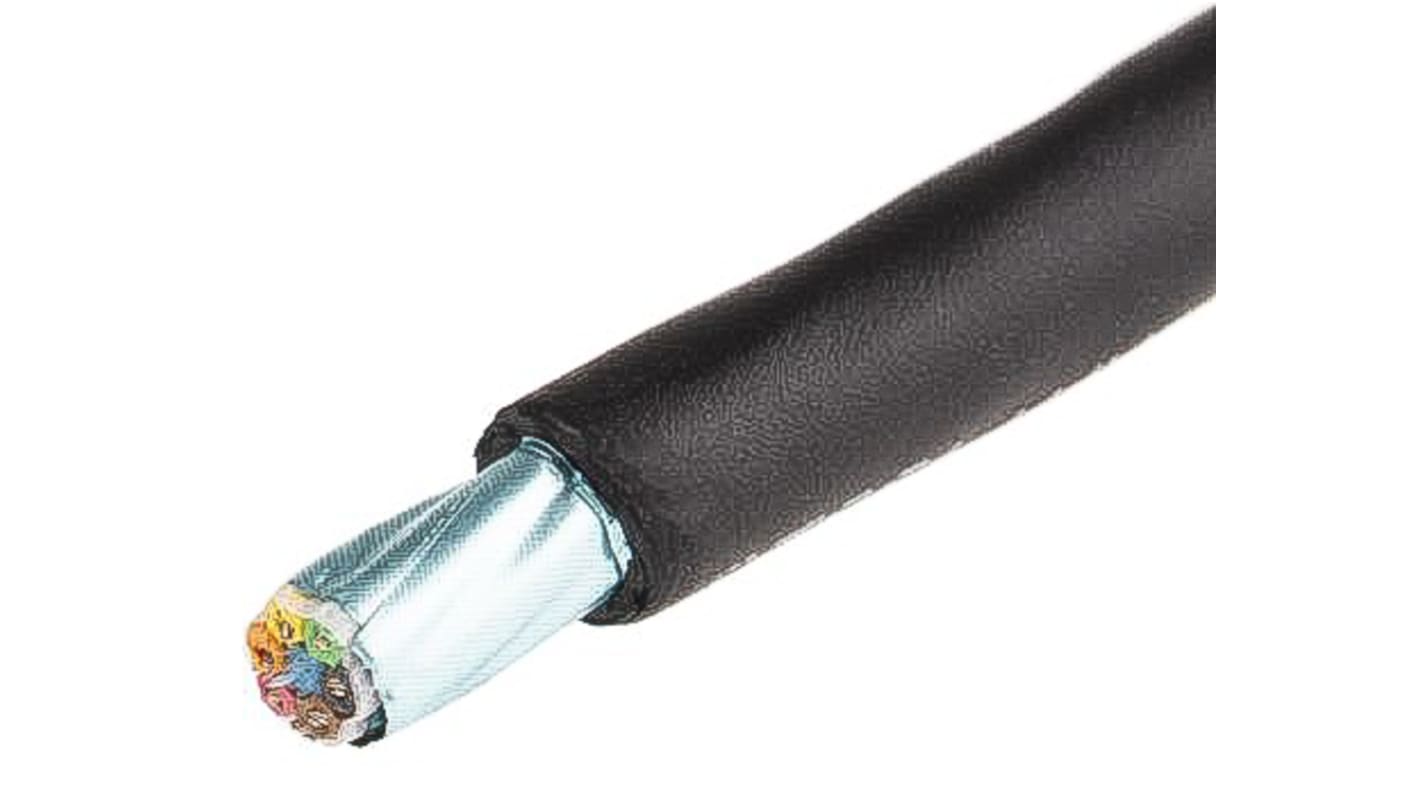

Alpha Wire データケーブル XTRA-GUARD 2シリーズ, 2ペア, 30 m, 難燃性テスト: VW-1 黒 ポリウレタン

ツイストペアケーブル・マルチコアケーブル の一覧へ

1 リール(1リール30m入り) 小計：*

￥68,200.00

(税抜)

￥75,020.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 21 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
リール
購入単位毎合計
1メートルあたりの価格*
1 +￥68,200￥2,273.333

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
409-230
メーカー型番:
25482 BK005
メーカー/ブランド名:
Alpha Wire
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Alpha Wire

プロダクトタイプ

データケーブル

対数

2

ケーブル長

30m

ジャケットの色

黒

呼び径

5.99mm

ジャケット材質

ポリウレタン

動作温度 Min

-30°C

動作温度 Max

90°C

規格 / 承認

CSA, UL, CE

電圧

300V

シリーズ

XTRA-GUARD 2

導体材質

錫銅線

耐火性

難燃性テスト: VW-1

コアタイプ

7

Belden XTRA-GUARD 2シリーズデータケーブル、ケーブル長30 m、黒色ジャケット - 25482 BK005


このデータケーブルは、産業およびオートメーション環境向けに設計された2ペア通信ケーブルで、シールドペア構造と堅牢な外部ジャケットを備え、適度な機械的保護と温度耐性を必要とする設備で信頼性の高い信号伝送を実現します。

特長


• 0.35 mm2スズめっき銅導体により、一貫した導電性と柔軟性を実現
• 7ストランド導体構造により、フレキシブル寿命を向上
• ドレイン付きシールドホイルにより、電磁干渉を低減
• 高い動作温度に対応する90°CまでのPVC外部ジャケット
• 難燃性等級VW-1により、設備の火災安全性を向上
• 標準的な制御回路および信号回路に適した300 V定格電圧

用途


• ファクトリーオートメーション制御キャビネットのデータリンクに最適
• 電気パネルアセンブリの信号配線に最適
• シールドペアケーブルを必要とするセンサーおよびアクチュエーターと併用
• 機械システムの機械間通信に使用可能
• テストおよび測定ベンチの配線に使用

この導体はどのような材質で構成され、取り扱いにどのような影響を与えますか?


導体は、コアあたり7本のストランドを備えたスズめっき銅製で、繰り返しの動作に対する柔軟性を向上させ、導電性を維持しながら終端処理を容易にします。

このケーブルはどのようにシールドされており、その目的は何ですか?


各ペアアセンブリは包装され、ドレインコンダクタ付きの全体的なアルミ / マイラーホイルを塗布し、敏感な信号ラインに対して予測可能なEMI抑制を実現します。

外部カバーは、どのような環境抵抗を提供しますか?


外部ジャケットはPVC製で、日光に対する耐性を備え、-30°Cから最大90°Cまでの指定された温度範囲で、さまざまな屋内外露光に対応します。

設置時にはどのような機械的制限を遵守する必要がありますか?


最小曲げ半径はケーブル径の10倍、最大引張力は27 lbで、ルーティングおよび終端処理時の損傷を防止します。

トレーサビリティのために、ケーブルにどのように識別マークが付いていますか?


このシースには、ジャケットに印刷された製品コードと工場識別子が付いており、在庫や設置の追跡が可能です。
