Belden データケーブル,2ペアAWG24 遮蔽 305m 9842シリーズ
RS品番:
136-6353
メーカー型番:
9842 0601000
メーカー/ブランド名:
Belden
このカテゴリ一覧
一時的な在庫切れ - 2024/07/25に入荷し、その後4営業日でお届け予定
Add to Basket
リール
購入
部品表に保存
単価: 購入単位は1リール(305m)
¥276,380.00
(税抜)
¥304,018.00
(税込)
リール
購入単位毎合計
1メートルあたりの価格*
1 +
¥276,380.00
¥906.164
* 購入単位ごとの価格
RS品番:
136-6353
メーカー型番:
9842 0601000
メーカー/ブランド名:
Belden
データシート
その他
詳細情報
仕様
Datasheet
Cable Selection Guide
RoHSステータス: 適合

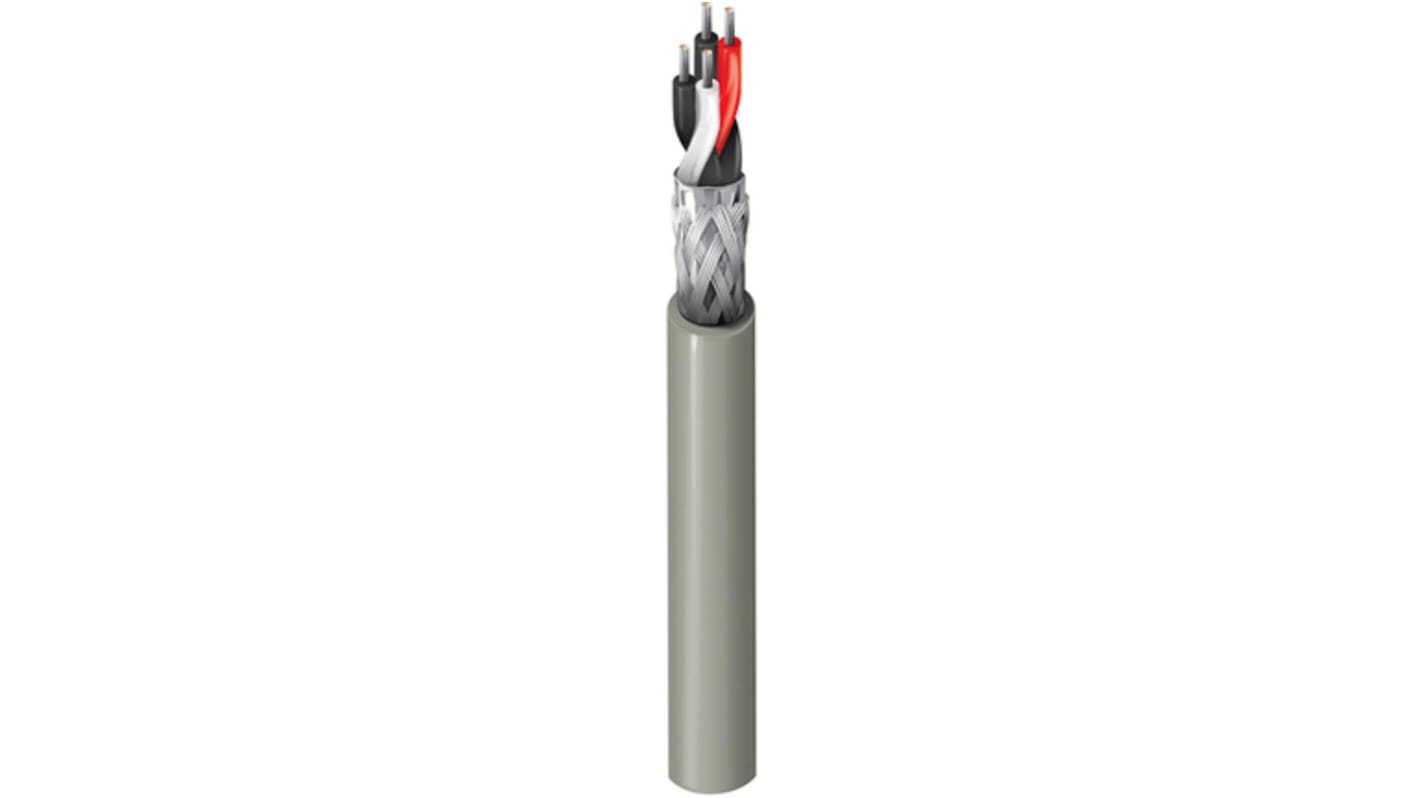

Belden 9842 RS-485コンピュータケーブル、24 AWG
コンピュータネットワーク用途に信頼性の高いデータ伝送が必要な場合は、Belden 9842シリーズケーブルが最適です。
9842ケーブルは、EIA RS-485設備用に設計された低静電容量コンピュータケーブルです。2組の24 AWGより線(7 x 32)スズめっき銅導体を備えています。公称特性インピーダンスは120 Ωです。
Belden 9842ケーブルは、軽量、柔軟性、強力なシールドを実現するBeldfoil®特許取得済みシールドを備えています。また、ポリエチレン絶縁(PE)も採用しており、低絶縁損失と高絶縁強度を実現しています。
ツイストペア構造により、導体が反対方向に信号を伝送してクロストークを無効化するため、データ伝送の外部干渉を最小限に抑えることができます。
特長:
スズめっき銅導体により、最適な導電性と耐腐食性を実現
Beldfoil®全体(100 %カバー) + スズめっき銅編組シールド(90 %カバー)
PVC (塩化ビニール)アウタジャケットにより、高い耐久性を実現
24 AWGより線スズめっき銅ドレインワイヤ
低静電容量により、信頼性の高い長距離伝送を実現
用途:
RS-485
DMX-512
RS-485とは
この用語は、シリアル通信システム(データ送信方法)のシリアルラインの電気特性を定義する業界標準を表しています。この規格は、多くのデバイスを相互接続する必要がある設備で長距離や電気的にノイズの多い環境で信号伝送を確保するため、産業用制御システムに便利です。
シールド付きケーブルの利点
シールド付き又はシールド付きケーブルは、シールドなしバージョンよりも電磁干渉(EMI)保護性能が向上しています。EMIとは、伝導又は放射される電気ノイズを指し、デバイスや機器の機能に悪影響を与えることがあります。遮蔽機能により、ケーブル間のクロストーク(信号漏洩)を低減し、信号品質を向上させます。
Beldenデータケーブル、
RS-485タイプ、
PVCジャケット - 9842シリーズ - 9842.0030
翻訳中に情報が紛失しないようにするには、このBeldenのデータケーブルを取り付けてください。このRS-485タイプは、バックグラウンドノイズが多い場合でも、長距離でクリーンな信号を送信できるため、通信ネットワークで必要なものとなります。2つのツイストペアで信号を反対方向に伝送し、クロストークを排除し、データ伝送の信頼性を最大化します。優れた柔軟性のおかげで、このケーブルはパフォーマンスに影響を与えずに角を曲げ、裂ける可能性はほとんどありません。
特長と利点
• 頑丈なPVCジャケットは、過酷な環境での摩耗に耐えます。
• スズめっき銅導体により最適な電気流量を実現
• Beldfoilシールドは、アルミホイルとポリエステルフィルムを組み合わせて静電気障害を除去し、強度を発揮
用途
• 通信ネットワーク
• メディカルセンター
• 航空電子
• 産業オートメーション
このデータケーブルは湿気の多い場所で使用できますか?
はい、この製品は、スズめっき銅導体とPVCジャケットが腐食に対する耐性を備えているため、湿気の多い屋内環境での使用に適しています。
特性
対数
2
断面積
0.25mm²
芯数
4
AWGサイズ
24 AWG
シールド有無
遮蔽
長さ
305m
シールド構造
アルミホイル-PETテープ、スズめっき銅ブレード
外被色
クロム
Certificazione CPR
Eca
外径
8.64mm
外側シース材質
PVC
ケーブル形状
ツイストペア
特性インピーダンス
120 Ω
シールド/非シールド
シールド付き
シリーズ
9842
導体構成
7 / 32 AWG
定格電圧
300 V
