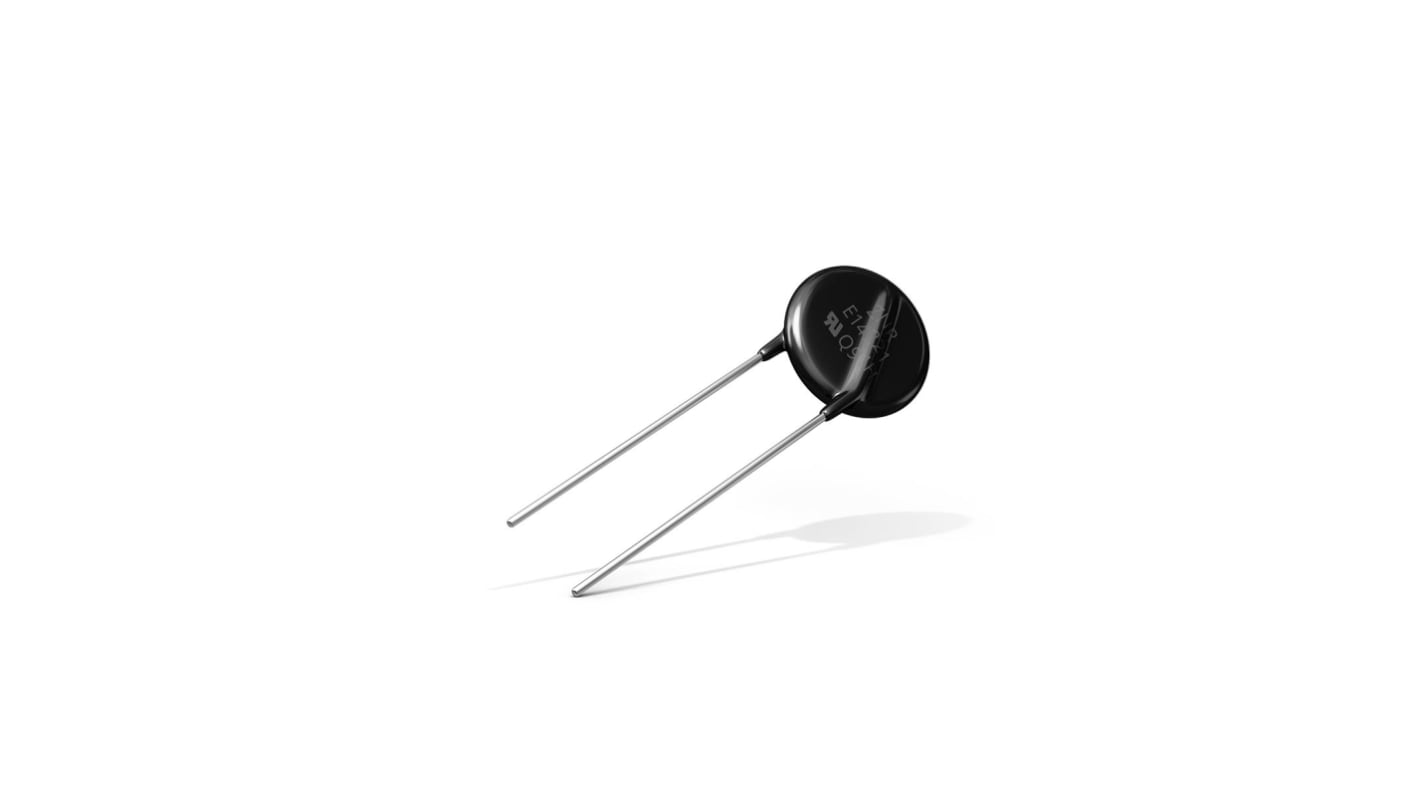

Panasonic サージアブソーバ, 390 V, 7500 A, 800 pF 100 A 1815 V, E-S1
- RS品番:
- 187-8140
- メーカー型番:
- ERZE14A391SC
- メーカー/ブランド名:
- パナソニック
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
- RS品番:
- 187-8140
- メーカー型番:
- ERZE14A391SC
- メーカー/ブランド名:
- パナソニック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | パナソニック | |
| プロダクトタイプ | サージアブソーバ | |
| バリスタ電圧 | 390 V | |
| クランピング電圧（VC） | 1815V | |
| パッキング | バルク | |
| クランプ電流 | 100A | |
| シリーズ | E-S1 | |
| 最大AC電圧 | 680V | |
| 直径 | 16.5 mm | |
| 最大サージ電流 | 7500A | |
| 最大DC電圧 | 170V | |
| 容量 | 800pF | |
| 長さ | 24mm | |
| 動作温度 Min | -40°C | |
| ピン数 | 2 | |
| 動作温度 Max | 125°C | |
| 厚さ | 6.2mm | |
| 深さ | 6.2mm | |
| 終端方式 | ストレートリード | |
| 規格 / 承認 | T10193, -2-2, VDE IEC61051-1, IEC62368-1 G8.2, T10194, GB, VZCA8, GB4943.1, -2, UL1449 VZCA2, GB8898, IEC60950-1 Annex.Q, UL, CQCGB, C-UL | |
| エネルギー定格 | 620J | |
| 自動車規格 | なし | |
| リード間隔 | 10mm | |
| すべて選択 | ||
|---|---|---|
ブランド パナソニック | ||
プロダクトタイプ サージアブソーバ | ||
バリスタ電圧 390 V | ||
クランピング電圧（VC） 1815V | ||
パッキング バルク | ||
クランプ電流 100A | ||
シリーズ E-S1 | ||
最大AC電圧 680V | ||
直径 16.5 mm | ||
最大サージ電流 7500A | ||
最大DC電圧 170V | ||
容量 800pF | ||
長さ 24mm | ||
動作温度 Min -40°C | ||
ピン数 2 | ||
動作温度 Max 125°C | ||
厚さ 6.2mm | ||
深さ 6.2mm | ||
終端方式 ストレートリード | ||
規格 / 承認 T10193, -2-2, VDE IEC61051-1, IEC62368-1 G8.2, T10194, GB, VZCA8, GB4943.1, -2, UL1449 VZCA2, GB8898, IEC60950-1 Annex.Q, UL, CQCGB, C-UL | ||
エネルギー定格 620J | ||
自動車規格 なし | ||
リード間隔 10mm | ||
- COO（原産国）:
- ID
過渡/サージアブソーバ "ZNR "E-S1シリーズは、過渡過電圧吸収能力の高いEシリーズをコンパクトサイズに改良したもので、高温でのサージ保護に適しています。
過渡/サージアブソーバ "ZNR "E-S1シリーズは、過渡過電圧吸収能力の高いEシリーズをコンパクトサイズに改良したもので、高温でのサージ保護に適しています。
コンパクトサイズで大きなサージ電流耐量
最大サージ電流耐量125 °C
小型で過渡過電圧を吸収する大きな「エネルギー処理能力
幅広いバリスタ電圧
トランジスタ、ダイオード、IC、サイリスタまたはトライアック半導体保護
民生用電子機器のサージ保護
通信、測定、コントローラの電子機器のサージ保護
家電製品、ガス機器、石油機器のサージ保護
コンパクトサイズで大きなサージ電流耐量
最大サージ電流耐量125 °C
小型で過渡過電圧を吸収する大きな「エネルギー処理能力
幅広いバリスタ電圧
トランジスタ、ダイオード、IC、サイリスタまたはトライアック半導体保護
民生用電子機器のサージ保護
通信、測定、コントローラの電子機器のサージ保護
家電製品、ガス機器、石油機器のサージ保護
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
