- RS品番:
- 119-8417
- メーカー型番:
- 0212530900
- メーカー/ブランド名:
- Rose
3 海外在庫あり - 通常4営業日でお届け
23 海外在庫あり - 通常5営業日でお届け
追加されました
単価: 購入単位は 個
¥9,063.00
(税抜)
¥9,969.30
(税込)
個 | 単価 |
1 + | ¥9,063.00 |
- RS品番:
- 119-8417
- メーカー型番:
- 0212530900
- メーカー/ブランド名:
- Rose
データシート
その他
RoHSステータス: 該当なし
- COO(原産国):
- DE
詳細情報

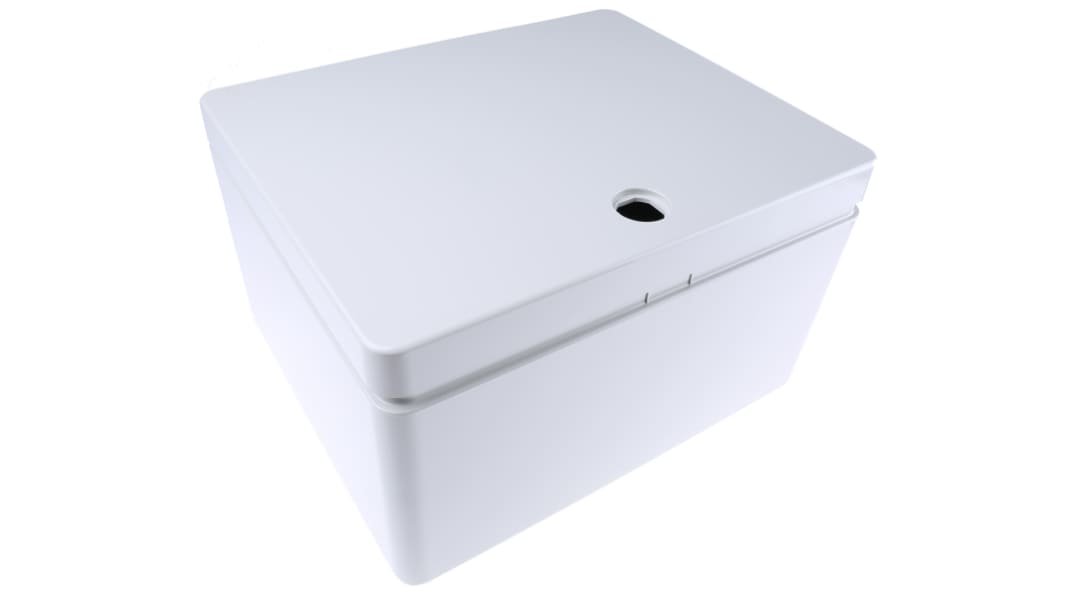

ABS ミニ制御 IP65 壁面ボックスエンクロージャです。
Rose Mini ABS 壁掛け Box Enclosures は、ヒンジ付きのふたを完備した C & I 機器用に設計されています。標準タイプのエンクロージャは不透明のドア / ふた付きで、非標準タイプは透明のドア / ふた付きです。エンクロージャは IP65 等級、耐衝撃性、完全絶縁、ハロゲンフリーで、屋内外の両方に適しています。ドア / ふたの開き角度は 135 ° と広く、ドアロックはこのエンクロージャに付属していません。
特長と利点:
ミニウォールボックスエンクロージャ。
ヒンジ付きのドア / 蓋。
開き角度 135 °
EN60529 に準拠した IP65
EN60079-1 に適合する耐衝撃性
IEC60243-1 に準拠した破壊強度
UL94 HB への難燃性。
IEC 60093 に適合した表面耐性。
ハロゲンフリー。
完全絶縁。
使用温度範囲: -40 ° C ~ +60 ° C
屋内および屋外での使用。
色はグレー( RAL7035 )です。
ヒンジ付きのドア / 蓋。
開き角度 135 °
EN60529 に準拠した IP65
EN60079-1 に適合する耐衝撃性
IEC60243-1 に準拠した破壊強度
UL94 HB への難燃性。
IEC 60093 に適合した表面耐性。
ハロゲンフリー。
完全絶縁。
使用温度範囲: -40 ° C ~ +60 ° C
屋内および屋外での使用。
色はグレー( RAL7035 )です。
モデルを用意
品番 1198401 、部品番号 21.20 25 90 、タイプ ABS-K 1 、 200 x 250 x 150 mm
品番 1198417 、品番 21.25 30 90 、タイプ ABS-K 2 、 250 x 300 x 170 mm
品番 1198423 、部品番号 22.20 25 90 、タイプ ABS-KT 1 、 200 x 250 x 150 mm
適合するアクセサリ。
品番 1198495 、フロントマウントプレート( ABS-K 1 )( ABS-KT 1 )。
品番 1198502 、フロントマウントプレート( ABS-K 2 )。
品番 1198530 、外部取り付けブラケット、 4 個
品番 2549232 、ソケットレンチ、スクエアドライブ 8mm
代表的な用途:
MCR テクノロジー。
C&I 機器
C&I 機器
( IP )侵入保護とその意味
最初の数字は、固体からの保護です。
2 番目の数字は、液体からの保護です。
2 番目の数字は、液体からの保護です。
IP等級は、電気エンクロージャへの固体(手や指のような身体部位を含む)、ほこり、偶発的な接触、及び水の侵入に対する保護の程度を分類します。
よくある質問
このエンクロージャを屋外で使用できますか?
はい。 IP65 は完全な防塵性を備え、低圧水に対しても防水性があります。
製品の内容は何ですか?
エンクロージャベースとドア / リッド。
ベース内のプレスインインサート。
内部および外部への取り付けを支援するインサート。
ドアロックは標準装備されていない。
規格
IP65 EN60529 、 EN60079-0 、 IEC60243-1 、 VDE0100 、 IEC60093
ROSEウォールボックス、高さ250 mm、幅300 mm - 21253090
ROSEのウォールボックスは、制御機器や計装機器を保護します。衝撃や摩耗に強い耐久性のあるABSを採用しています。IP65を取得しており、防塵・耐噴流性能に優れ、屋内外での使用に適しています。135°の広い開口角度を持つヒンジ式ドアにより、機器へのアクセスを容易にします。このユニットにカムロック(119-8445)を装着することで、部品に手が加えられないよう保護します。
特長
過酷な環境で使用できる -40 ∼ +60°Cの幅広い動作温度範囲
ハロゲンフリー構造であるため、火災時に有毒な煙を発生しない
複数の機器を収納できる250(高さ)´300(幅)´170(奥行)mmの大判サイズ
産業用制御パネルのUL508A安全規格に準拠
ハロゲンフリー構造であるため、火災時に有毒な煙を発生しない
複数の機器を収納できる250(高さ)´300(幅)´170(奥行)mmの大判サイズ
産業用制御パネルのUL508A安全規格に準拠
用途
測定・制御技術
電力発電所
通信機器
電力発電所
通信機器
この壁面ボックスをどのように取り付けるか?
ROSEのフロントマウントプレート(119-8495)は、アルミプレート(119-8502)、スチールブラケット(119-8530)に取り付けることができ、多様な設置方法での設置が可能です。
仕様
特性 | |
---|---|
高さ | 300 mm |
幅 | 250 mm |
外形の奥行き | 170mm |
材質 | ABS樹脂 |
透明ドア | なし |
IP保護等級 | IP65 |
シャシープレート | なし |
ドアロックタイプ | ドアロックは別売 |
グランドプレート | なし |
色 | グレー |
シリーズ | Mini-Polyglas |
RALコード | RAL 7038 |
外部取り付けタイプ | ブラケット |
用途 | 汎用 |
特殊機能 | 外部隠しヒンジ,一体型ハンドル付きプラスチックケースバージョン,標準バージョン又は窓付き |
以下の保護向け: | 配電パネル,測定ステーション及び測候所向け)電子機器エクステンション,動作制御及び監視システム用エクステンション |
代表規格 | IEC 60243-1 |
内部実装タイプ | パネル |
固定キット | なし |
IK等級 | IK08 |
