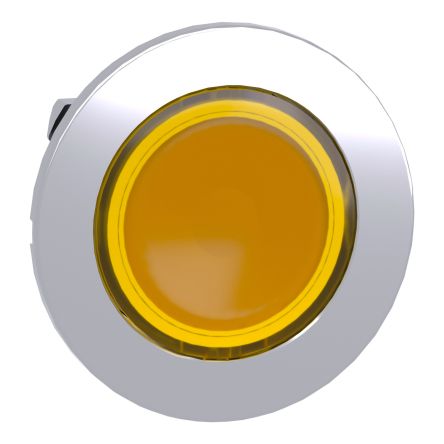

パイロットランプとは？

パイロットランプは、機械や電気回路の通電、運転、停止、異常などの状態を光で知らせる表示部品です。制御盤や操作盤のパネル面に取り付け、回路から供給される電力で内蔵のLEDや電球を点灯させます。表示色によって状態を識別しやすく、離れた場所からでも設備の稼働状況を確認できます。工作機械、製造設備、配電盤、制御装置、建築設備、車両などで使用されます。

パイロットランプの仕組み

パイロットランプは、端子に電圧が加わると内部の光源が発光し、レンズを通して外部に光を表示します。LEDパイロットランプは、内蔵する抵抗や整流回路を介し、指定されたACまたはDC電源でLEDを点灯させます。電球式は、フィラメントを加熱して発光する仕組みです。製品によっては、レンズ、光源、端子部を個別に交換できる構造や、押しボタンスイッチと組み合わせて使用する構造もあります。

パイロットランプと表示灯の違い

パイロットランプと表示灯は、どちらも機器や回路の状態を光で知らせる部品で、日本の製品分類では同じ意味で使われる場合があります。一般にパイロットランプは、通電中や運転中であることを示す、小型の盤面取付ランプを指すことが多い名称です。

表示灯は、警告、異常、完了、呼出しなどを示す製品も含む、より広い分類として使われます。積層信号灯や大型警告灯を含む場合もありますが、区分はメーカーによって異なります。選定時は名称だけで判断せず、定格電圧、表示色、取付穴径、点灯方式、使用環境を確認します。

パイロットランプの種類

パイロットランプは、光源や定格電圧によって適した用途が異なります。

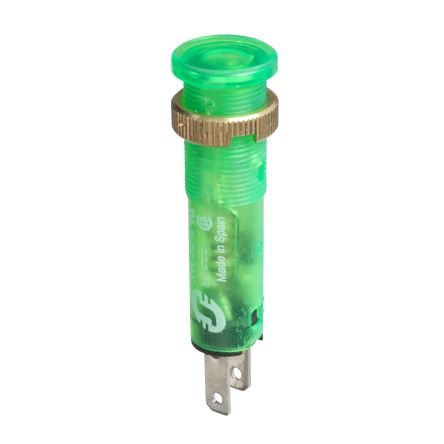

LEDパイロットランプ：LEDを光源とし、消費電力を抑えながら長期間使用しやすいタイプです。制御盤、配電盤、産業機器の状態表示に広く使われます。
12Vパイロットランプ：DC 12VまたはAC 12Vの回路に対応し、車載設備、小型装置、バッテリー駆動機器などで使用されます。12V LEDパイロットランプは、低消費電力を重視する用途に適しています。
24Vパイロットランプ：DC 24Vを使用するPLC制御回路や産業設備に適したタイプです。24V LEDパイロットランプは、制御盤や自動化装置で多く使用されます。
100Vパイロットランプ：AC 100Vの電源や制御回路に直接接続するタイプです。100V LEDパイロットランプは、配電設備、建築設備、業務用機器などの通電表示に使われます。
200Vパイロットランプ：AC 200V系の設備や三相電源を使用する制御盤で、電源状態や運転状態の表示に使用されます。
電球式パイロットランプ：白熱電球やネオンランプを光源とするタイプです。既存設備の保守や、光源を交換しながら継続使用する機器に適しています。

パイロットランプの選び方

パイロットランプを選定する際は、電源仕様、表示色、取付寸法、接続方法、使用環境を確認します。

定格電圧と電源方式：DC 12V、DC 24V、AC 24V、AC 100V、AC 200Vなどから、回路電圧と一致する製品を選びます。AC・DC共用か、極性があるかも確認します。
表示色：赤、緑、黄、青、白、橙などから、設備内で定めた表示内容に合う色を選びます。色付きレンズと白色光源を組み合わせた製品もあります。
取付寸法：取付穴径は8 mm、12 mm、16 mm、22 mm、30 mmなどが一般的です。パネル厚、胴体長、前面寸法、端子部の奥行きも確認します。
接続と光源：ねじ端子、はんだ端子、ファストン端子、リード線、プッシュイン端子などがあります。LED一体型、交換式LED、白熱電球式、ネオン式から、保守方法に合う仕様を選びます。
使用・購入条件：防じん・防水性能、動作温度、耐振動性、レンズ形状、連続点灯への対応を比較します。通販では、メーカー、販売単位、付属部品、在庫、交換光源、価格も確認します。
