RCAコネクタ基本ガイド～種類ごとの特徴や使い道をご紹介～

このRCAコネクターガイドでは、「RCAケーブルとは何か」「RCAコネクターの種類は何か」「自分のセットアップに最適なRCAコネクターは何か」などの質問にお答えします。

まず、RCA端子の基本的な使い方を概説し、次にオンラインで購入できるA/Vコネクタの代表的な種類を紹介します。

RCAコネクターとは？

RCAコネクターは、オーディオビジュアルやAVコネクタの一種です。AVとは、オーディオ／ビデオのことです。アナログオーディオケーブルに関連するため、オーディオジャックやフォノコネクターと呼ばれることもあります。しかし、実際には、複数の信号伝送に使用できます。対象には以下のようなものがあります。

• アナログオーディオ
• デジタルオーディオ
• コンポーネントアナログビデオ
• コンポジットアナログビデオ

RCAという名称は、1930年代にこのシステムを最初に設計したRadio Corporation of Americaの頭文字を取ったものです。RCAコネクターという言葉は、RCAケーブル（A/Vオーディオケーブル）の先端にあるプラグを指す場合と、これを機器に差し込むソケットを指す場合があります。つまり、オスとメス両方に使われています。多くの人は、ジャックとプラグという言葉で区別しています。

現在販売されているRCAコネクターには様々な種類があり、それぞれのタイプに固有の用途があります。アナログのステレオAV信号を機器間で同時に別々に送信する用途に最も多く選ばれています。

RCAケーブルには、左右のオーディオ用に2つ、ビデオ用に3つのプラグがあります。これらのプラグは通常、以下のように色分けされています。

• 白色は音声左側
• 赤は音声右側
• 黄色は動画用

RCAコネクタの種類

RCAコネクターには数多くの種類があります。ほとんどは、RCAケーブルの結果、同軸ケーブルにアタッチするために購入されます。製品のタイプを見つけるために使用するかもしれない他の用語には、RCAジャック、フォノソケット、AVプラグ、オーディオジャック、オーディオコンポーネントが含まれます。

同軸ケーブル用RCAコネクター

同軸ケーブルは、通常、デジタルA/Vの入出力に使用され、通常は1本の接続で済みます。デジタルオーディオ信号のための接続なので、アナログのステレオオーディオとは異なり、ケーブルは1本で済みます。ドルビーデジタル2.0/5.1信号などのサラウンドサウンドや、非圧縮PCMステレオ音声に対応したケーブルと入力です。

多くの機器には、同軸ケーブルのRCAコネクタ（オス）に差し込める端子があります。これは通常、メスのRCAコネクタ1個で、黒またはオレンジに色分けされていることが多いようです。これらのコネクタの中には、同軸ではなく、デジタル出力／デジタル入力を指定するものもあります。

オーディオRCAコネクター

オーディオ用RCAコネクタは、最も身近なタイプの1つです。アンプやスピーカー、テレビ、ヘッドフォンなどの背面によく見かけます。様々な構成があります。

スピーカー用RCAコネクター

スピーカー線用のRCAコネクターは、最も一般的なタイプのひとつです。通常、2チャンネルまたはステレオのオーディオ入出力信号を提供するように配置されています。つまり、2つのジャックまたはプラグが隣り合っているのが一般的で、1つは左オーディオ用、もう1つは右オーディオ用です。

前述のように、右オーディオ用のコネクタ（またはあまり多くはないですが、RCAケーブル自体）は通常赤、左オーディオは通常白に色分けされています。色分けがされていない場合、プラグやジャックに L と R のマークがあり、どちらがどちらか分かるようになっていることがほとんどです。

場合によっては、あるデバイスと別のデバイスの間でクロスオーバーしない限り、特に問題を起こさずにそれらを交換することができます。L に R が接続されている場合、ケーブルの両端がそのようになっている必要があります。しかし、信号や音質の問題を回避するため、L-R は正しく接続することをお勧めします。

よくあるご質問

RCAコネクタの圧着方法は？

RCAコネクタを適切なケーブルに圧着するには、まず古いコ ネクタを取り外し、終端から少し離れたところでケーブルを剥 いて、オーディオケーブルのシールドの後ろにある内部ワイヤを露出 させる必要があります。新しいプラグの取り付けにはケーブル圧着工具キットも必要です。

ケーブルの圧着を行うには、手順が必要です。

• 新しいRCA端子を圧着工具に差し込む
• ケーブルの線を端子に差し込む
• 圧着工具の持ち手を握り合って、端子を圧着する

ただし、RCAコネクタのタイプ、メーカー、モデルによって、その他の重要な変数に注意する必要があります。このような場合、RCAコネクターは、リング、スペード、バットスプライスターミナル、絶縁ターミナル、非絶縁ターミナルなど、さまざまな構成や終端方法に対応することができます。圧着工具の取扱説明書は、接続したい端子とその種類を認識し、調整するのに役立ちます。

RCAコネクタをスピーカーに接続すると「ブーン」と音がするのはなぜですか？

オスのRCAプラグは、突起したピンが盛り上がったリングで囲まれていることで見分けることができます。対応するメス型RCAジャックまたはソケットは、対応するリングの中央に穴が開いています。

プラグをジャックに差し込む際は、両方のリングが完全に全周に渡って接触するまで完全に押し込む必要があります（金属と金属が接触）。これを怠ると、通常、ブーンという音がして、接続が正しく接地されていないことを示します。

ベストなRCAコネクターを購入する

RCAコネクタの最も人気のあるメーカーには、Deltron、Keystone、Lumberg、Neutrik、およびSwitchcraftなどがあります。当社は、これらすべての高品質ブランドと協力し、RCAプラグとジャックの製品群を供給しています。

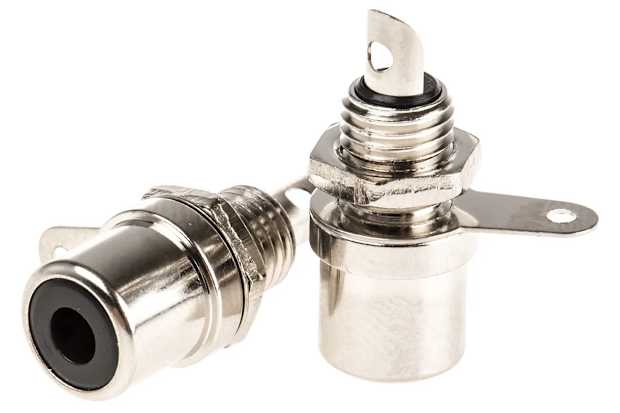

また、RSコンポーネントに期待される品質の製品を提供するために、パートナーブランドに要求されるのと同じ高い基準で作られたRS PRO AVコネクタの自社製品群も提供しています。
