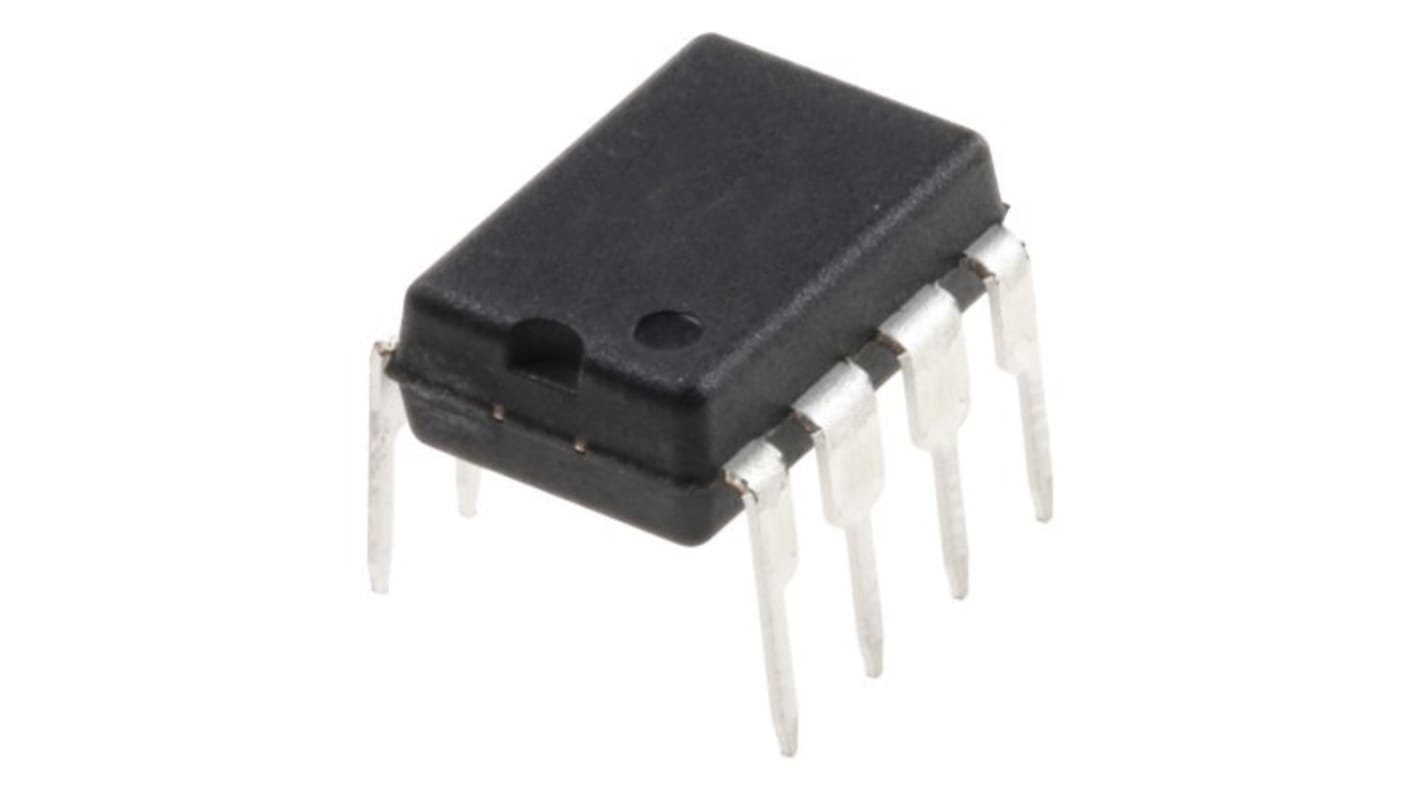

Maxim, アクティブフィルタ, 1 Hz → 15 kHz, ローパスフィルタ, 8-Pin, MAX7408EUA+
- RS品番:
- 191-3997
- メーカー型番:
- MAX7408EUA+
- メーカー/ブランド名:
- Maxim
ボリュームディスカウント対象商品
1 本(1本50個入り) 小計：*
￥36,199.00
(税抜)
￥39,819.00
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 250 は海外在庫あり（最終在庫）
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 - 200 | ￥723.98 | ￥36,199 |
| 250 - 450 | ￥709.38 | ￥35,469 |
| 500 - 1200 | ￥694.76 | ￥34,738 |
| 1250 - 2450 | ￥681.04 | ￥34,052 |
| 2500 + | ￥667.30 | ￥33,365 |
* 表示は参考価格です。ご購入数量によって価格は変動します。
- RS品番:
- 191-3997
- メーカー型番:
- MAX7408EUA+
- メーカー/ブランド名:
- Maxim
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Maxim | |
| フィルタータイプ | ローパスフィルター | |
| 最大オーダー | 5th | |
| アーキテクチャ | スイッチドキャパシタ | |
| 遮断周波数 | 1 Hz → 15 kHz | |
| 電源タイプ | 単一電源 | |
| 標準シングル供給電圧 | 5 V | |
| 回路数 | 1 | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | DIP | |
| ピン数 | 8 | |
| 寸法 | 3.1 x 3.1 x 0.95mm | |
| 高さ | 0.95mm | |
| シリーズ | MAX7408 | |
| 長さ | 3.1mm | |
| 動作温度範囲 | -40∼+85→ ° C | |
| 幅 | 3.1mm | |
| 動作温度 Max | +85 °C | |
| 動作温度 Min | -40 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Maxim | ||
フィルタータイプ ローパスフィルター | ||
最大オーダー 5th | ||
アーキテクチャ スイッチドキャパシタ | ||
遮断周波数 1 Hz → 15 kHz | ||
電源タイプ 単一電源 | ||
標準シングル供給電圧 5 V | ||
回路数 1 | ||
実装タイプ 表面実装 | ||
パッケージタイプ DIP | ||
ピン数 8 | ||
寸法 3.1 x 3.1 x 0.95mm | ||
高さ 0.95mm | ||
シリーズ MAX7408 | ||
長さ 3.1mm | ||
動作温度範囲 -40∼+85→ ° C | ||
幅 3.1mm | ||
動作温度 Max +85 °C | ||
動作温度 Min -40 °C | ||
MAX7408/MAX7411/MAX7412/MAX7415 は、 +5V (MAX7408/MAX7411) または +3V (MAX7412/MAX7415) の単一電源で動作します。このデバイスは、消費電流がわずか 1.2 mA で、 1 Hz → 15 kHz のコーナー周波数に対応しているため、低消費電力の DAC 後フィルタリングやアンチエイリアス用途に最適です。低電力モードにすることで、供給電流を 0.2 μ A まで低減できます。
自己クロッキング（外付けコンデンサを使用）と外部クロックの 2 つのクロックオプションがあり、より厳格なカットオフ周波数制御が可能です。オフセット調整ピンにより、 DC 出力レベルを調整することができます。
MAX7408/MAX7412 は、遷移比 1.6 で 53dB のストップバンド除去およびシャープなロールオフを実現します。MAX7411/MAX7415 は、 37dB のストップバンド除去を実現しながら、遷移比 1.25 のシャープなロールオフを実現します。固定応答により、設計タスクでクロック周波数を選択することが制限されます。
自己クロッキング（外付けコンデンサを使用）と外部クロックの 2 つのクロックオプションがあり、より厳格なカットオフ周波数制御が可能です。オフセット調整ピンにより、 DC 出力レベルを調整することができます。
MAX7408/MAX7412 は、遷移比 1.6 で 53dB のストップバンド除去およびシャープなロールオフを実現します。MAX7411/MAX7415 は、 37dB のストップバンド除去を実現しながら、遷移比 1.25 のシャープなロールオフを実現します。固定応答により、設計タスクでクロック周波数を選択することが制限されます。
5th Order 、 Elliptic Lowpass フィルタ
低ノイズ、低歪み： -80dB THD+ ノイズ
クロック調整可能なコーナー周波数（ 1 Hz → 15 kHz ）
単一電源で動作
+5V (MAX7408/MAX7411)
+3 V (MAX7412/MAX7415)
低電力
1.2 mA （動作モード）
0.2 μ A ( シャットダウンモード )
8 ピン μ MAX ® /DIP パッケージで提供されます
低出力オフセット： ± 4mV
用途
ADC アンチエイリア
CT2 ベースステーション
ポスト DAC フィルタリング
音声処理
低ノイズ、低歪み： -80dB THD+ ノイズ
クロック調整可能なコーナー周波数（ 1 Hz → 15 kHz ）
単一電源で動作
+5V (MAX7408/MAX7411)
+3 V (MAX7412/MAX7415)
低電力
1.2 mA （動作モード）
0.2 μ A ( シャットダウンモード )
8 ピン μ MAX ® /DIP パッケージで提供されます
低出力オフセット： ± 4mV
用途
ADC アンチエイリア
CT2 ベースステーション
ポスト DAC フィルタリング
音声処理
