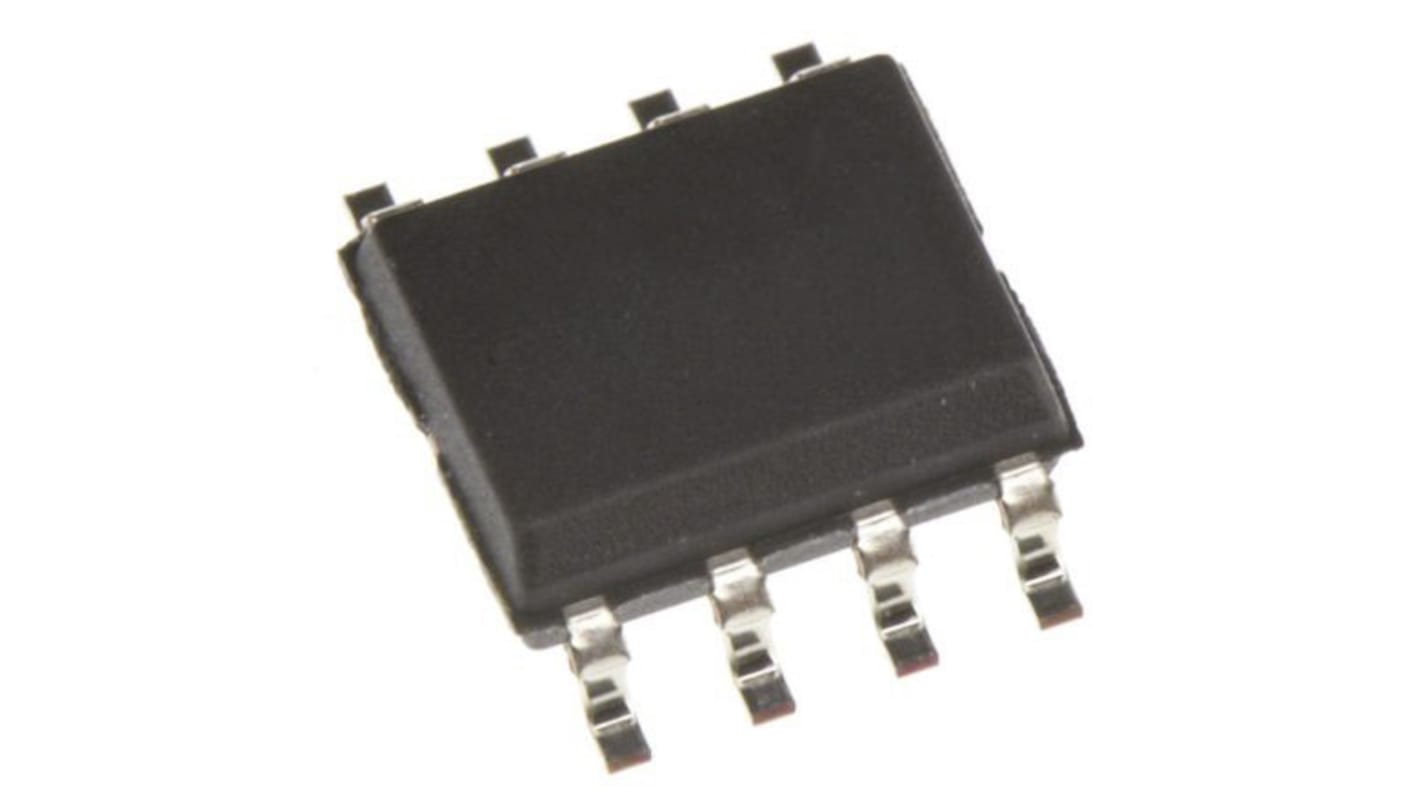

Maxim Integrated, 1 Hz → 10 kHz 8次オーダー アクティブフィルタ ローパスフィルタ, 8-Pin SOIC
- RS品番:
- 191-4998
- メーカー型番:
- MAX7407ESA+
- メーカー/ブランド名:
- Maxim Integrated
6 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は2個
¥1,922.50
(税抜)
¥2,114.75
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
2 - 2 | ¥1,922.50 | ¥3,845.00 |
4 - 38 | ¥1,866.50 | ¥3,733.00 |
40 - 58 | ¥1,622.00 | ¥3,244.00 |
60 - 78 | ¥1,398.50 | ¥2,797.00 |
80 + | ¥1,351.50 | ¥2,703.00 |
* 購入単位ごとの価格
- RS品番:
- 191-4998
- メーカー型番:
- MAX7407ESA+
- メーカー/ブランド名:
- Maxim Integrated
データシート
その他
詳細情報
8th Order Lowpass Elliptic Filter ( 8 次ローパス楕円フィルタ)
低ノイズおよび低歪み -82dB THD+ ノイズ (MAX7400)
クロック調整可能なコーナー周波数( 1 Hz → 10 kHz )
クロック対コーナー比: 100 : 1
単一電源で動作
+5V (MAX7400/MAX7403)
+3 V (MAX7404/MAX7407)
低電力
2 mA (動作モード)
0.2 μ A ( シャットダウンモード )
8 ピン SO 及び DIP パッケージで提供されます
低出力オフセット: ± 5mV
用途
ADC アンチエイリア
エアバッグ電子装置
CT2 ベースステーション
ポスト DAC フィルタリング
音声処理
低ノイズおよび低歪み -82dB THD+ ノイズ (MAX7400)
クロック調整可能なコーナー周波数( 1 Hz → 10 kHz )
クロック対コーナー比: 100 : 1
単一電源で動作
+5V (MAX7400/MAX7403)
+3 V (MAX7404/MAX7407)
低電力
2 mA (動作モード)
0.2 μ A ( シャットダウンモード )
8 ピン SO 及び DIP パッケージで提供されます
低出力オフセット: ± 5mV
用途
ADC アンチエイリア
エアバッグ電子装置
CT2 ベースステーション
ポスト DAC フィルタリング
音声処理
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
フィルタータイプ | ローパスフィルター |
最大オーダー | 8th |
アーキテクチャ | スイッチドキャパシタ |
遮断周波数 | 1 Hz → 10 kHz |
電源タイプ | 単一電源 |
標準シングル供給電圧 | 3 V |
回路数 | 1 |
実装タイプ | 表面実装 |
パッケージタイプ | SOIC |
ピン数 | 8 |
寸法 | 5 x 4 x 1.5mm |
高さ | 1.5mm |
動作温度範囲 | -40∼+85→ ° C |
幅 | 4mm |
シリーズ | MAX7407 |
動作温度 Min | -40 °C |
長さ | 5mm |
動作温度 Max | +85 °C |
