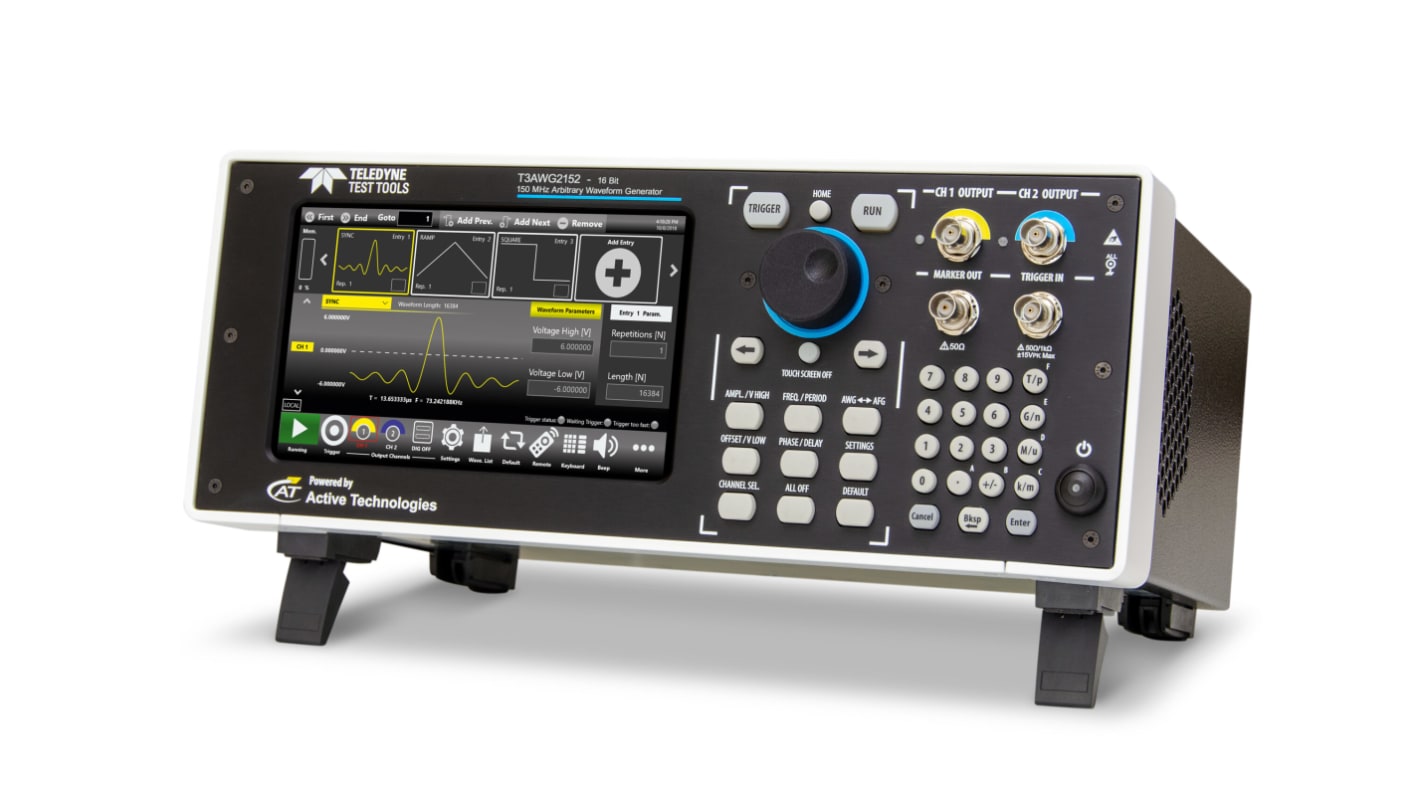

Teledyne LeCroy 10ch 任意波形発生器, 150 MHz, 1 Gsps, 静電容量型タッチ式ディスプレイ

T3AWG152-D は、低価格のデュアルチャネル任意波形発生器、 16 ビット垂直分解能、 6 Vpp 出力電圧（ 50 Ω → 50 Ω ）、 128 Mpts/ch メモリ、最大サンプリングレート 600 MS/s 、最大正弦波周波数 150 MHz です。 T3AWG2152-D は、ファンクションジェネレータ、任意波形ジェネレータ、デジタルパターンジェネレータなど、多数の機能を 1 つの装置に統合します。T3AWG2152-D メインフレームは、アナログ出力に 8 つの同期デジタルチャンネルを追加し、デバッグやデジタル設計の検証に最適です。これらの 3 種類の機能は、 2 種類のテクノロジーを採用したハードウェアの柔軟性を活用します。Function Generator （ AFG ）を使用する際に採用された改良されたダイレクトデジタル合成（ DDS ）ベースの技術により、波形形状を保持するすべてのパラメータのグリッチをオンザフライで変更できます。

すべてのコントロールと設定は常にワンタッチで操作できます。スワイプジェスチャでチャンネルを変更したり、キャリアを選択したり、変調パラメータにアクセスしたり、波形ギャラリーにスワイプして信号を一目でインポートしたり、タッチ対応の仮想数値キーボードを使用してパラメータ値を変更したりできます。

任意波形（ AWG ） / デジタルパターン発生器を使用する場合に採用される可変クロックの真の任意波形技術により、アナログパターンとデジタルパターンの複雑な波形を作成し、シーケンスに挿入したり、ループ、ジャンプ、条件分岐を適用したりできます。デジタル出力とアナログ出力信号の組み合わせと同期は、デジタル設計のトラブルシューティングと検証に最適なツールです。

各チャンネルで 128 M ポイントの波形メモリ長と最大 16,384 個の波形入力数及び 4 x 109 個の波形リピートカウントにより、 T3AWG2152-D は最も要求の厳しい技術用途向けのクラス最高の波形発生器となっています。TT3AWG2152-D はエンジニアや研究者の作業を簡素化する最適なジェネレータで、この破壊的で革新的なハードウェアアーキテクチャにより、比類のない性能、汎用性、卓越した使いやすさを実現します。

150 MHz 、 2 チャンネル
16 ビット垂直分解能
128 MPTS@Ch 波形メモリ
最大サンプリングレート： 600 MS/s
8 つの同期デジタルチャンネル
出力電圧とスペクトル純度全周波数範囲で 6 Vpp 、優れた高調波歪み混合信号生成。2 つのアナログチャンネルと 8 つの同期デジタルチャンネルを組み合わせることで、デジタル設計のデバッグや検証に最適です
