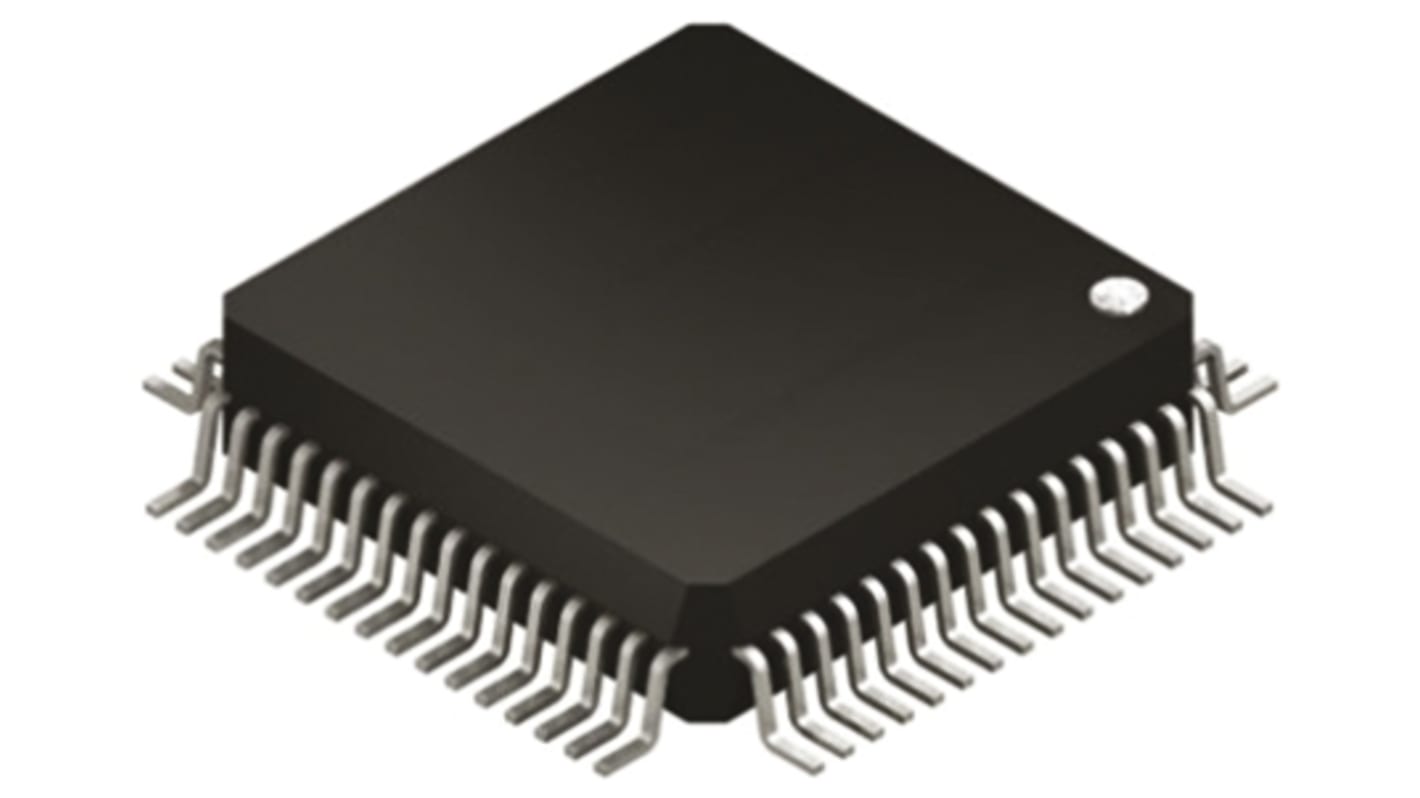

ビデオデコーダIC Analog Devices AEC-Q100 10bit 64ピン
RS品番:
819-7054
メーカー型番:
ADV7180WBSTZ
メーカー/ブランド名:
Analog Devices
ビデオ・音声・エンコーダ・デコーダ の一覧へ
取扱終了
RS品番:
819-7054
メーカー型番:
ADV7180WBSTZ
メーカー/ブランド名:
Analog Devices
データシート
その他
詳細情報
仕様
ADV7180 10-Bit, 4× Oversampling SDTV Video Decoder Datasheet
RoHSステータス: 適合
車載用NTSC/PAL/SECAMビデオデコーダ
10ビット4倍オーバーサンプリングSDTVビデオデコーダシリーズは、車載用途に最適です。 この標準部品は、アナログビデオ信号をYCrCb 4:2:2ビデオデータストリームに変換し、8ビットITU-R BT.656インターフェイス規格に適合させます。末尾が-Mの部品は、アナログビデオ信号を8ビットのYCrCb 4:2:2ビデオデータストリームに変換し、MIPI CSI-2インターフェースで出力します。
NTSC/PAL/SECAMカラー復調サポート
CVBS(コンポジット)、Y/C(Sビデオ)、YPrPb(コンポーネント)のビデオ入力サポート
8ビットITU-R BT.656 YCrCb 4:2:2出力インターフェース(-Mサフィックス部品以外)
MIPI CSI-2出力インターフェース(-Mサフィックス部品のみ)
I²Cシリアルバスインターフェース
AEC-Q100適合
アプリケーション:スマートフォン/マルチメディア・ハンドセット、車載インフォテインメント、ビデオ・セキュリティ DVR、メディア・プレーヤーRS
製品
コード
819-7238
ADV7180WBCPZ 10 ビット SDTV デコーダ 3 チャネル
LFCSP40912-8236
ADV7180WBCPZ 10 ビット SDTV デコーダ 3 チャネル LFCSP40 (490 個入り
)819-7054
ADV7180WBSTZ 10 ビット SDTV デコーダ 6 チャネル
LQFP64802-3610
ADV7182WBCPZ 1010 ビット SDTV デコーダ差動入力
LFCSP32798-9975
ADV7280WBCPZ 10 ビット SDTV デコーダ・デ・インタレーサ 4 チャネル
LFCSP32798-9979
ADV7280WBCPZ-M 10 ビット SDTV デコーダ・デ・インタレーサ 8 チャネル
LFCSP32820-9426
ADV7281WBCPZ-M 10 ビット SDTV デコーダ差動入力 6 チャネル LFCSP32
規格
AEC-Q100
特性
電源タイプ
単一電源
実装タイプ
表面実装
パッケージタイプ
LQFP
ピン数
64
標準動作供給電圧
1.8 V、3.3 V
寸法
10.2 x 10.2 x 1.45mm
ADC/DAC分解能
10bit
ADC数
1
標準入力タイプ
NTSC, PAL, SECAM
動作温度 Max
+125 °C
動作温度 Min
-40 °C
自動車規格
AEC-Q100
