1個小計:*
¥28,838
(税抜)
¥31,722
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年12月18日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ¥28,838 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 208-0406
- メーカー型番:
- QJ 304 MA
- メーカー/ブランド名:
- SKF
仕様
データシート
その他
詳細情報
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | SKF | |
| プロダクトタイプ | ボールベアリング | |
| 内径 | 20mm | |
| 呼び径 | 52mm | |
| レース幅 | 15mm | |
| ケージ材質 | 機械加工黄銅 | |
| ボール材質 | スチール | |
| エンドタイプ | オープン | |
| 行数 | 1 | |
| コンタクト角度 | 35° | |
| 静定格荷重 | 21.6kN | |
| 内部クリアランス | CN | |
| 動定格荷重 | 32kN | |
| 規格 / 承認 | No | |
| ボアタイプ | パラレル | |
| シリーズ | QJ | |
| 速度を制限 | 24000rpm | |
| ベアリングタイプ | 4点接点 | |
| すべて選択 | ||
|---|---|---|
ブランド SKF | ||
プロダクトタイプ ボールベアリング | ||
内径 20mm | ||
呼び径 52mm | ||
レース幅 15mm | ||
ケージ材質 機械加工黄銅 | ||
ボール材質 スチール | ||
エンドタイプ オープン | ||
行数 1 | ||
コンタクト角度 35° | ||
静定格荷重 21.6kN | ||
内部クリアランス CN | ||
動定格荷重 32kN | ||
規格 / 承認 No | ||
ボアタイプ パラレル | ||
シリーズ QJ | ||
速度を制限 24000rpm | ||
ベアリングタイプ 4点接点 | ||
- COO(原産国):
- DE

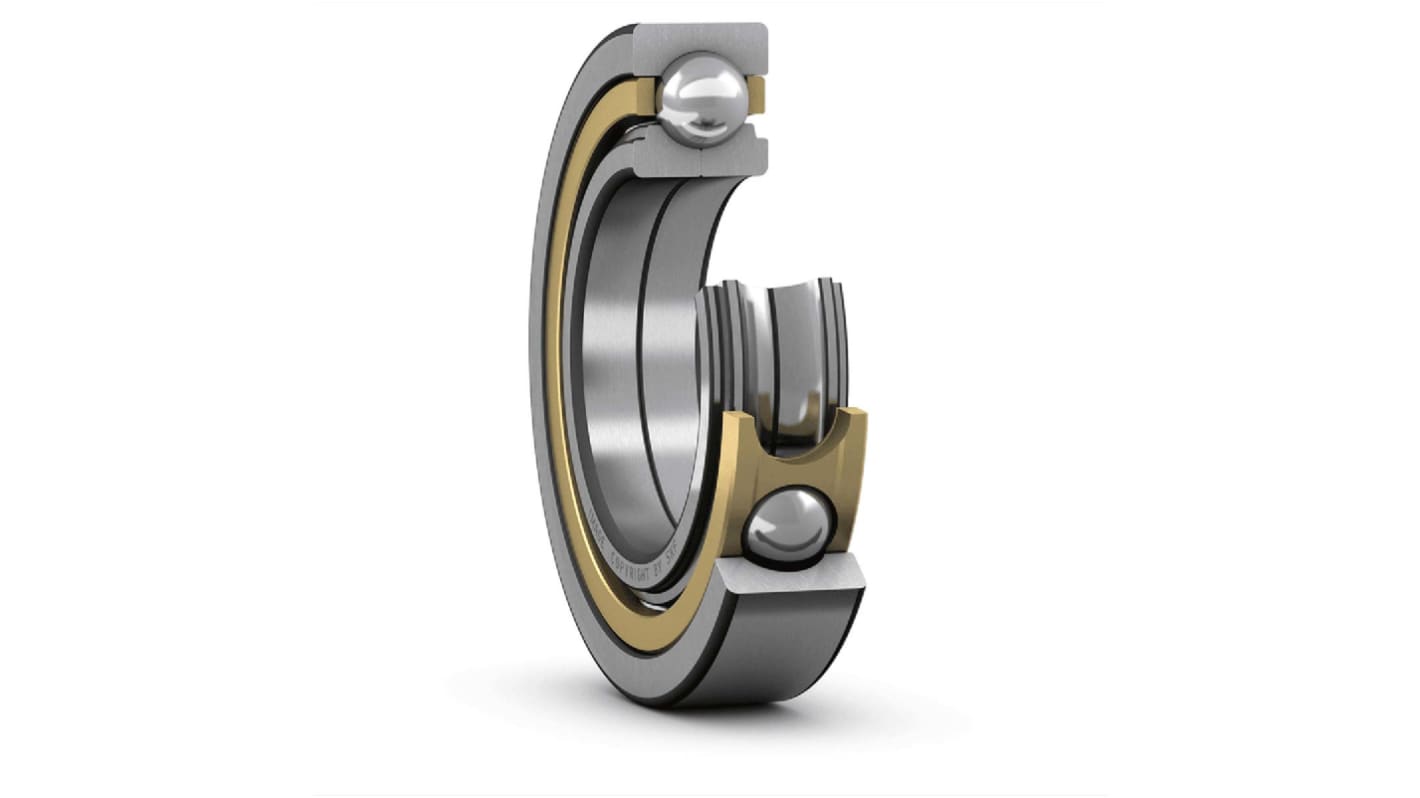

SKFシリーズQJボールベアリング、内径20mm、外径52mm - QJ 304 MA
このボールベアリングは、角度接触容量と高回転速度を必要とする用途向けに設計された単列4点接点コンタクトコンポーネントです。コンパクトアセンブリ内でラジアルおよびアキシャルの複合負荷に対応し、回転機械に簡単に統合できるオープンエンド構成を備えています。
特長および利点:
• 24,000r/minの制限速度により、高速動作をサポート
• 35°の接触角により、アキシャル荷重処理を強化
• 機械加工された黄銅ケージにより、内部摩擦を低減し、スムーズな動作を実現
• CN内部クリアランスにより、負荷時に制御されたアキシャルプレイを実現
• 動的負荷容量32 kNにより、動作負荷耐久性を向上
• 21.6 kNの静的負荷容量により、高い固定負荷に対応
• 35°の接触角により、アキシャル荷重処理を強化
• 機械加工された黄銅ケージにより、内部摩擦を低減し、スムーズな動作を実現
• CN内部クリアランスにより、負荷時に制御されたアキシャルプレイを実現
• 動的負荷容量32 kNにより、動作負荷耐久性を向上
• 21.6 kNの静的負荷容量により、高い固定負荷に対応
用途
• スピンドルおよび回転工具アセンブリに最適
• 高回転/分のテストリグやバランス機に最適
• アキシャルサポートとラジアルサポートの組み合わせを必要とするドライブで使用
• 精密インデックステーブルやターンテーブルに使用可能
• オープンエンドアクセスが必要な機械に使用
• 高回転/分のテストリグやバランス機に最適
• アキシャルサポートとラジアルサポートの組み合わせを必要とするドライブで使用
• 精密インデックステーブルやターンテーブルに使用可能
• オープンエンドアクセスが必要な機械に使用
取り付けにはどのような穴の準備が必要ですか?
穴は平行なので、正しい位置に合わせてストレート円筒形のハウジング穴が必要です。
ベアリングは、使用中のアキシャルリバースにどのように対応しますか?
4点接点形状により、両方向の軸方向負荷を分割し、両方向の軸方向負荷に対応できます。
ローリングエレメントとケージにはどのような材質が使用されていますか?
ローリングエレメントはスチールボールで、ケージは機械加工黄銅製です。
ハウジングはどのような外形寸法に対応しなければなりませんか?
このユニットには、内径20 mm、外径52 mmの収容が必要です。
レースと接触する部分の厚さはどのくらいですか?
このレースアセンブリは、ローリングエレメント全体にわたって15 mmの幅を備えています。
