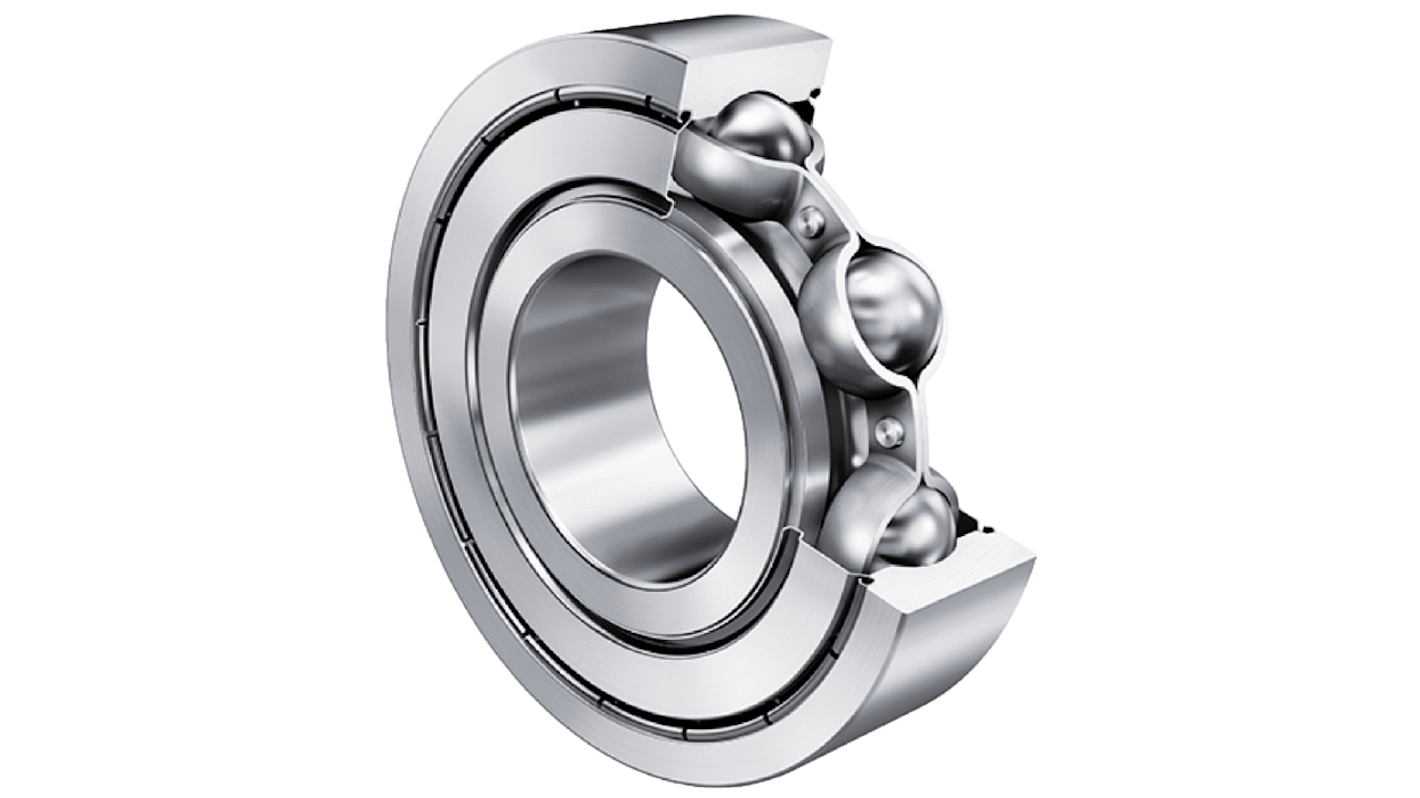

FAG 1列 ボールベアリング 20 mm 47 mm 外径 6204-C-2Z>V

このボールベアリングは、オートメーション、電子機器、機械システム内の回転アセンブリのラジアル荷重をサポートするために設計された単列深溝コンポーネントです。コンパクトな取り付けと安定した回転性能が求められる中負荷用途向けに設計されたクローズドエンドの円筒形穴ベアリングです。このユニットは、幅広い温度範囲で動作し、密閉されたメンテナンスが容易なローリングエレメントを必要とする設備に適しています。

• 20600 rpmの制限速度により、高速ローター動作が可能
• 14.7 kNの動的負荷定格により、連続的なラジアル負荷を維持
• 6.6 kNの静的定格により、衝撃負荷下での変形に対する耐性を発揮
• スチールシートメタルケージにより、高速での寸法安定性を実現

• オートメーション機器の精密モーターアセンブリに最適
• 産業用ドライブの小型ギアボックス入力シャフトに最適
• 電動アクチュエータモジュールのスピンドルサポートに使用
• 電子冷却システムのファンおよびブロワシャフトに使用可能

適切に取り付けるための最小シャフトショルダー径は25.6 mm、最大ハウジングショルダー径は41.4 mmで、確実な軸方向の位置決めを実現します。

このベアリングの定格動作温度範囲は-20°C～120°C

ショルダーの最大許容フィルト半径は1 mmで、リングエッジとの干渉を防止するための最小チャンフの寸法は1 mmです。

安定状態の熱性能および潤滑性能を計算する際は、18100 rpmの基準速度を使用します。
